23.07.2015
Комплексная система по регулировке углов установки колёс с интегрированным ножничным подъёмником.
Рассмотрим данное предложение по организации участка развал схождения колёс на примере стенда 4D MASTER ALIGNER от Итальянского производителя SPACE.
Основная суть данной идеи заключается в комплексном подходе к решению полной комплектации участка.
Как правило сам участок состоит из двух основных элементов которые необходимы для решения данной задачи -это стенд РУУК и подьёмник.
При подборе оборудования владельцы автосервисов зачастую в основу ставят сам стенд регулировки и уже потом заходит разговор в отношении автомобильного подъёмника который может быть 4-стоечный либо подъёмник ножничного типа.
При этом мысль о том что подъёмник и стенд регулировки должен взаимодействовать между собой допускают очень мало владельцев, хотя это важно.
Определяясь в выборе подъёмника выбирают зачастую модель с минимальными требованиями: углубления под передние поворотные круги и задние компенсационные пластины, но на самом деле это приводит только к колоссальным потерям драгоценного рабочего времени.
Посмотрим поближе чем нас хотят удивить на этот раз разработчики SPACE это одно из новых и новаторских решений для участков развал схождения колёс для проведения работ в автоматическом режиме по измерению и регулировке характерных углов установки колёс автомобилей с использованием принципа пространственного моделирования.
Большое преимущество сочетания стенда сход развал и подъёмника состоит в полном комплексе датчиков которые автоматически компенсируют все продольные и поперечные изменения подъёмника на любой высоте гарантируя максимальную точность.
Система развал схождения с интегрированным ножничным подъёмником позволяет строить безукоризненный измерительный контур вокруг автомобиля. Встроенные в платформу подъёмника измерительные головы с электроприводом “AUTODRIVE” автоматически позиционируются по центру мишени колес и только за 7 секунд позволяет получить одновременную визуализацию прямых передних и задних углов, то есть: схождение (Tое), развал (Camber), горизонтальное выравнивание и угол толчка.
Восемь измерений в секунду с разрешением 0,005 ° (пять тысячных градуса) гарантируют самую точную и самую быструю регистрацию автомобиля.
Все функции комплекса доведены до максимального автоматизма что существенно сказывается на скорости выполнения измерений.
Четвёртый фактор «время», вот основное объяснение производителя почему стенд назван 4D, который идёт как дополнение к общепринятым измеряемым векторам 3D моделирования.
В результате мы имеем меньшее время на операцию и большую пропускную способность.
Передача данных между измерительными головами и модулем управления по протоколу BLUETOOTH.
После завершения измерений измерительные головы автоматически перемещаются по направляющим к краям платформ освобождая свободное пространство для снятия мишеней и центрирующих зажимов с колёс автомобиля.
Выполнение компенсации биений методом «прокатки» без вывешивания, достаточно сделать оборот колеса в 30°.
То есть автомобиль в этом случае не требует вывешивания и разворачивания колес налево и направо, достаточно его только прокатить по прямой поверхности. Правда, европейские производители стендов сход-развал SPACE, учли пожелания любителей делать «по старинки» и оставили так же и традиционный метод с вывешиванием каждой оси.
Все четыре колеса компенсируются одновременно. После этого автомобиль возвращается в исходное положение.
Эта процедура производится быстрее и точнее, чем на традиционных стендах, что, несомненно, является еще одним неоспоримым преимуществом.
При желании есть возможность отказа от процедуры что существенно экономит время, особенно когда участок используется в проездном варианте.
Система не требует специальных условий освещенности помещения, нет ограничений по диаметру диска или формы автомобиля, благодаря специальному программному обеспечению которое контролирует и обновляет калибровку перед каждым новым измерением.
Данная версия предлагается в варианте с автоматическим центрированием электронных поворотных кругов к центру колеса (электропривод) с автоматической блокировкой/разблокировкой поворотных кругов.
Постановка поворотных кругов ровно по середине колеса происходит автоматически на основании размеров кузова полученных из базы данных по автомобилям, которые нужно выбрать из базы перед заездом автомобиля на подъёмник.
Подъёмник
Подъёмник в составе стенда MASTER ALIGNER 4D имеет грузоподъёмность 4200 кг с длинной платформ 4600 или 5200×615 мм и двойными задними скользящими пластинами встроенного типа что даёт возможность охватывать самую широкую гамму автомобилей с колёсной базой от 1800—4400 мм, практически 99%.
Скользящие пластины блокируются при помощи сжатого воздуха с пульта управления подъёмника или напрямую от модуля управления стенда через специальную программу. Подъёмник в составе стенда сход-развал может поставляться как в напольном варианте так и в заглубленном виде.
Пневмосистема для подключения траверс скрыта в корпусе платформ подъёмника, возможность подключения двух траверс одновременно. Возможность оснащения подъёмника системой освещения (неон) а также подсветка траверс (светодиодная).
В корпус платформ, с внутренней стороны встроены датчики с помощью которых перед каждым измерением происходит самокалибровка платформ.
Система
MASTER ALIGNER 4D поставляется в составе с многофункциональной мобильной с эргономичным дизайном, консолью на колёсах 360° с стопорами с выдвижной нишей для быстрого доступа к компьютеру и принтеру, выдвижная защитная от пыли крышка для клавиатуры. Монитор ЖК 22″, промышленный компьютер с процессором Intel Pentium обеспечивает системе мощность и скорость для просмотра мультимедийных приложений, цветной лазерный принтер гарантирует качественную и экономичную печать.
Профессиональные 3-х точечные зажимы от 12“-24” с дополнительным захватом за обод резины адаптированные для дисков автомобилей BMW, MERCEDES-BENZ, SMART.
Мишени из углепластика не содержат электронных компонентов, не боящиеся падений и не требующие калибровки) устанавливаются на колеса автомобиля, что обеспечивает их связь с положением элементов подвески и рулевого управления.
Все измерительные головы имеют дополнительную сенсорную панель управления под средством только 4-х клавиш позволяет оператору управлять стендом дистанционно во время всего процесса измерения и регулировки от любой из голов, без необходимости каждый раз подтверждать следующее действие на клавиатуре модуля управления.
Задние измерительные головы имеют встроенную систему визуальной индикации в виде поворотного ЖК дисплея который дублирует показания монитора что очень удобно при регулировке, когда монитор вне поля видимости оператора.
Встроенные электронные поворотные круги с энкодером для измерения максимального угла поворота 20º.
Программное обеспечение
Совершенно новое программное обеспечение для MASTER ALIGNER 4D разработано по технологии “dotNET” на базе операционной системы WINDOWS 7®.
База данных по автомобилям составляет 180 000 автомобилей.
Мультимедийная графика 3D с мастером подсказок в виде изображений и анимационных роликов (по управлению и регулировке автомобиля в течении всего измерения).
Возможность проверки геометрии подвески автомобиля, определить диагональные размеры, колесную базу слева и справа, вылет задних колес относительно передних и т.д. Это особенно актуально при восстановительном ремонте аварийных автомобилей. Изменение положения колес достигается регулировкой элементов подвески и рулевого управления, воздействующей на положение оси вращения колеса.
От процедуры компенсации биения можно отказаться благодаря специальной системе установки и крепления мишеней на колеса также как и процедура самокалибровки.
Возможность формирования собственной базы данных по автомобилям.
База данных по клиентам (до 25000) с быстрым поиском по имени клиента или по регистрационному номеру автомобиля а также по VIN номеру автомобиля.
Русифицированное профессиональное программное обеспечение SPACE с развитым и удобным управлением под средством только 4-х клавиш.
Анимационные ролики с указанием регулировочных точек и возможностью выбора элементов подвески подсказывают оператору, какие действия необходимо выполнить для регулировки подвески на незнакомом или на новом автомобиля.
Компенсация высоты поворотных кругов, если глубина выемки под поворотные круги в подъемнике отличается от высоты поворотных кругов.
Программа SPOILER, позволяет легко проводить измерения на спортивных и тюнинговых автомобилях с низким спойлером без применения спойлер-адаптеров.
По результатам регулировки выдается отчет в печатном виде с детальной расшифровкой параметров до и после регулировки.
Суммарное отображение сравнительных параметров измерений до регулировки и после регулировок на одной только странице, что удобно для сравнения.
Программное обеспечение поддерживает управление от консоли всеми необходимыми элементами:
|
|
Основными преимуществами этой системы по сравнению с конкурентами является то, что они работают на неограниченном диапазоне высот подъемника, т.е. не существует минимальная и максимальная высота подъема. Другими словами абсолютно на любой высоте подъёма камеры будут видеть отражатели когда у конкурентов при выходе из этого диапазона мишени выпадают из поля зрений камер и регулировка невозможна.
Модуль управления комплексом не имеет жесткой привязке к месту установки и может быть установлен в любом удобном месте, когда как у конкурентов требуется жесткое крепление и около двух метров свободного пространства перед подъемником.
Есть версия для установки на яму, которая состоит из двух полноценных платформ с моторизированными датчиками и модуля управления.
Выгладит он идентично фото на первой странице только без самого подъёмного механизма так как нет необходимости поднимать автомобиль.
Версия стенда для ям поддерживает все вышеперечисленные функции включительно установку траверсы, пневматической или гидравлической.
ПАРАМЕТРЫ ТОЧНОСТИ (Δ) / ПРЕДЕЛЫ ИЗМЕРЕНИЙ (lim)
| Передняя ось | Точность | Пределы измерений | Общие пределы измерений |
| полное схождение | ±2’ | ±2° | ±5’ |
| Частичное схождение | ±1’ | ±1° | ±2°30’ |
| Смещение оси Set Back | ±2’ | ±2° | ±5° |
| Развал | ±2’ | ±3° | ±10° |
|
Продольный угол наклона оси Caster |
±5’ | ±10° | ±18° |
| Поперечный угол наклона оси King-pin | ±5’ | ±10° | ±18° |
| Задняя ось | |||
| полное схождение | ±2’ | ±2° | ±5° |
| Частичное схождение | ±1’ | ±1° | ±2°30’ |
| Смещение оси Set Back | ±2’ | ±2° | ±5° |
| Развал | ±2’ | ±3° | ±10° |
| Угол тяги | ±2’ | ±2° | ±5° |
Гарантированная точность параметров измерений которая официально декларируется и подтверждается производителем.
Система предусматривает пять уровней точности регулировки которые могут быть выбраны из меню настроек ПО, предоставляется возможность выбора в зависимости от необходимости. В заключении хочу добавить что данный комплекс имеет большое значение именно для тех клиентов которым необходима только комплексное оснащение участка сход развал.
Клиенты которым необходим только сам стенд РУУК это предложение покажется крайне дорогим. Именно вся суть данного предложения заключается в полном комплексе оснащения без необходимости докупать или дооснащать чем либо.
Но при этом клиент должен понимать что сам комплекс достаточно серьёзный измерительный инструмент профессионального уровня который включает в себя исключительно «Топовую» комплектацию, которая обеспечивает не только повышенную точность и скорость но и охват почти 100% видов автомобилей.
Новости, статьи
04|07
Компания COMEC в 2023 увеличивает цены на всю линейку станков и аксессуаров в связи с рекордным увеличением цен на сырье в Европе, в частности это пластик и металл.
25|01
Представляем новый сервис быстрого поиска инструкций по эксплуатации на все продукты COMEC.
Откройте для себя мобильный компьютеризированный стенд IBEX IBMCWA, производимый в Великобритании и Италии. Этот портативный и компактный элайнер поставляется с 4 головками Fasep, Panasonic Toughbook CF-D1 Mk1, эргономичной складной клавиатурой, удлинителем EMG, 4 колесами из магниевого сплава.amps и прочный кейс для винтовки. Идеально подходит для мастерских или на ходу.
Получите точную развал-схождение с помощью лазерного стенда для развал-схождения HU2WLA Husky 2 от SharkEye. Этот 2-лазерный выравниватель с 2-пальцевой шкалой идеально подходит для профессиональных мастерских или домашнего использования. В комплект поставки входят 2 установочных датчика, настенная подвеска, инструкции и встроенное зарядное устройство, на все из которых распространяется 10-летняя ограниченная гарантия. Сделано в Шеффилде, Англия.
Узнайте, как использовать компьютеризированный стенд развал-схождения C8CCD ELEHANTE 8CCD, из этого подробного руководства пользователя. Этот качественный продукт, совместно производимый в Великобритании и Италии, обеспечивает показания в режиме реального времени, технические подсказки и индивидуальную систему измерения для каждого отдельного автомобиля. Пакет включает в себя неограниченное дистанционное обучение, поддержку по телефону и возврат в базовый комплект для безопасной транспортировки. Обновите лазерную центровку и предоставьте услуги премиум-класса для профессиональных мастерских и кузовных мастерских.
Узнайте все о четырехколесном лазерном выравнивателе колес BE4WLA BigEye в этом руководстве пользователя. Этот лазерный стенд, изготовленный в Шеффилде, Англия, представляет собой идеальное решение для точного выравнивания межосевого расстояния. Он поставляется с калибровочной установкой, прочным передвижным шкафом и ограниченной гарантией на 4 года. Получите свое сегодня!
Узнайте, как использовать четырехколесный лазерный стенд FALCON LC4WLA, следуя этим пошаговым инструкциям. Этот стенд предлагает три различных метода регулировки колес для получения точных результатов. Следуйте инструкциям по установке системы и точному выравниванию колес.
Узнайте, как правильно использовать четырехколесный лазерный выравниватель колес ROLLER RO4WLA с помощью этих пошаговых инструкций. Эта система предлагает три различных метода выравнивания и может быть легко установлена на любую ось. Добейтесь идеальной центровки колес с помощью этого точного и эффективного лазерного стенда.
В данном руководстве пользователя двухколесного лазерного выравнивателя колес HU2WLA приведены пошаговые инструкции для безопасной и точной работы. Изготовленный в Шеффилде, Англия, этот элайнер оснащен маховиками с мягкой фиксацией, лазерными трубками и кнопками на алюминиевом ободе для точных измерений. Следуйте СОВЕТУ для достижения наилучших результатов с двухколесной системой. Не забывайте всегда выключать лазеры при зарядке, чтобы не повредить глаза.
Узнайте, как использовать четырехколесный лазерный стенд HAWK SC4WLA для точной установки колес. Следуйте простым шагам, описанным в этом руководстве пользователя, и выберите один из трех методов выравнивания. Обеспечьте точные показания с помощью лазерных датчиков и кнопок на алюминиевом ободе.
HUNTER СЕРВИС:
Технические консультации по оборудованию HUNTER, помощь в выборе оборудования HUNTER, запчасти для оборудования HUNTER, ремонт оборудования HUNTER,калибровка оборудования HUNTER, монтаж оборудования HUNTER, обучение персонала работе на оборудовании HUNTER.
8 (965) 229-13-10, Бых Даниил, Руководитель сервисной службы
8 (495) 780-46-88 (89), доб. 273
8 (903) 750-14-10, Зайцев Андрей, Обновление базы данных HUNTER, гарантия, обучение.
8 (495) 780-46-88 (89), доб. 216
|
Сообщений: 8 |
Добрый день! Пришлось произвести смену системного блока взамен умершего родного (сгорел северный мост на материнке). |
|
Сообщений: 8 |
Есть-ли какая-то связь системника с блоком согласования сенсоров и ключей? Я думаю, нет. Тогда в чём-же проблема? |
|
Сообщений: 8 |
Понял, что написал не в той ветке. Прочитал соседнюю ветку про проблемы связанные с ПО и понял, что по-Вашему решить проблему можно только выполнив RECOVERY. Но… Изменено: |
|
Администратор Сообщений: 167 |
Здравствуйте, Александр. |
|
Сообщений: 8 |
Добрый день! Изменено: |
|
Администратор Сообщений: 167 |
Добрый. |
|
Александр Сообщений: 8 |
#7 04.05.2012 13:03:41 Спасибо! Я не думаю о Вашем предприятии плохо, напротив,мне нравится предлагаемая Вами продукция! Буду рад помочь по всем вопросам всех, кто об этом попросит. Мои контакты есть на этом форуме. |
Читают тему (гостей: 1, пользователей: 0, из них скрытых: 0)
Hunter Engineering Company является мировым лидером в области производства автосервисного оборудования. Компания Hunter предлагает весь спектр оборудования для обслуживания ходовой части автомобиля: уникальные стенды развал-схождения, балансировочные и шиномонтажные станки, станки для проточки тормозных дисков, подъемники и линии инструменального контроля. Оборудование Hunter одобрено всеми ведущими компаниями-производителями автомобилей, и используется в авторизованных сервисных центрах, шиноторговыми предприятиями, а также автосервисными центрами по всему миру.
WinAlign Software Quick Reference Guide
Aligner Set-Up
• 105
Настройка Алайнера
3.1 Настройка
Алайнер может быть сконфигурирован для удовлетворения многих различных
эксплуатационных потребностей. Например, экран «Идентификационные данные
заказчика» может быть удален из запросов на ввод данных, и не будет автоматически
появляться в начале процесса регулировки, однако будет по-прежнему доступным
через соответствующее меню. Могут быть установлены другие функции, такие как
порядок регулировки, предусмотренный по умолчанию. Функции настройки системы
хранятся в памяти на жестком диске и вызываются каждый раз, когда это требуется
для выполнения программы. Изменение настроек производится нажатием поля
«Сервисные программы» на исходном экране. При этом изменяются ярлыки меню.

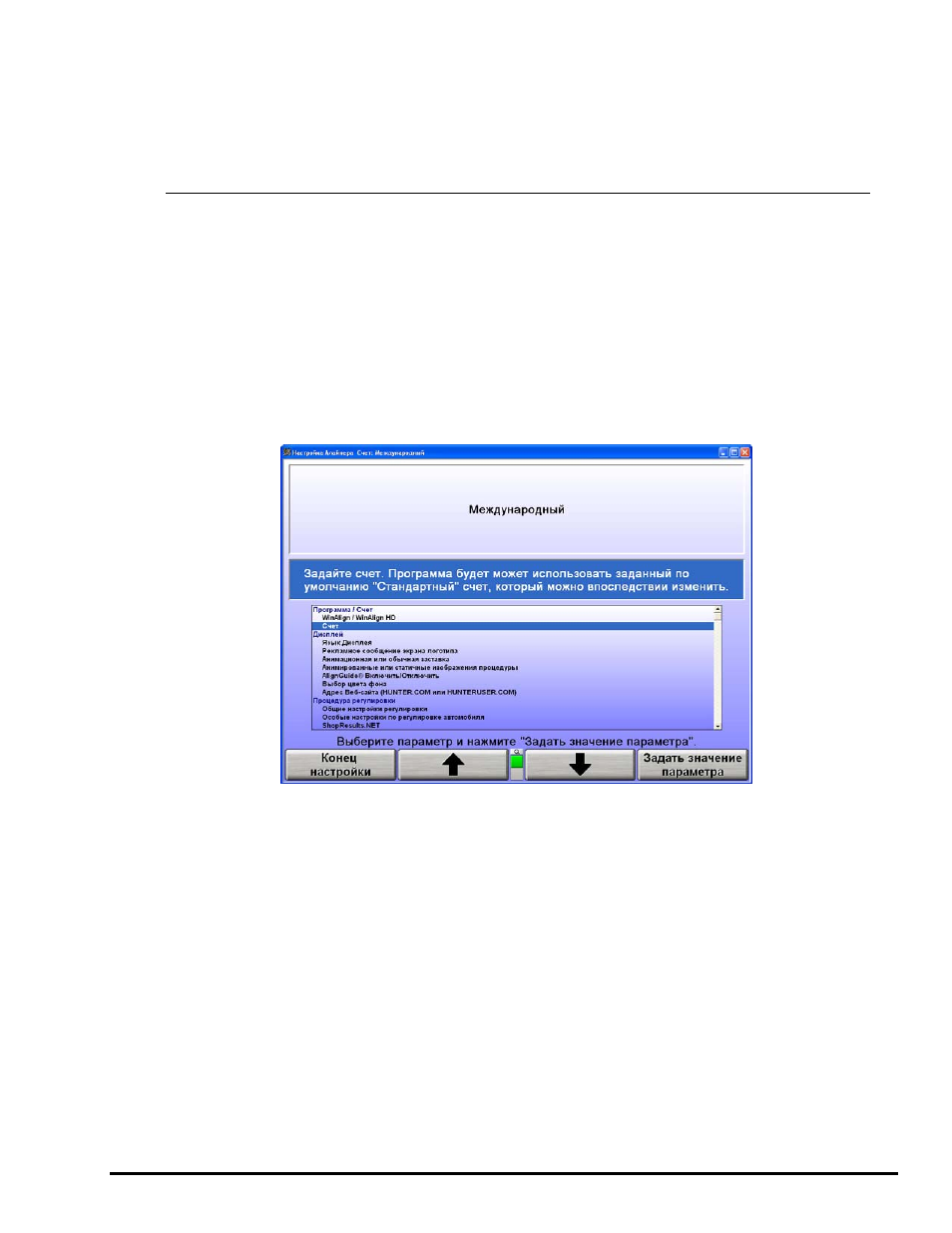

Нажмите «Настройка Алайнера»; при этом появится основной экран «Настройка
Алайнера».
Текущие настройки могут быть сохранены на диск или введены на печать. Для доступа
к таким настройкам вместе с технической информацией по системе WinAlign
®
нажмите
CNTRL+Shift+K1. Данный экран «Версия» может задержаться с появлением на
несколько секунд. Нажмите «Печать» для вывода на печать всех настроек и
информации о системе WinAlign, или же нажмите «Копировать файлы регистрации на
дискету».
WinAlign Software Quick Reference Guide
Aligner Set-Up
• 45
«Первичные спецификации» — это обычные спецификации и допуски развала, кастера,
суммарного схождения и угла тяги.
«Вторичные спецификации» — это спецификации и допуски угла поперечного наклона
поворотного шкворня, обратного схождения при повороте и максимального угла
поворота.
Вы можете выбрать опции «Показать дополнительные спецификации» и «Показать
основные спецификации» на главном экране «Спецификации автомобиля». Пункт
«Дополнительные спецификации» отображает как переднюю, так и заднюю ось.
Получить доступ к дополнительным спецификациям можно из любого главного экрана,
на котором имеется функциональная клавиша «Спецификации автомобиля».
Память спецификаций автомобиля
Всплывающий экран «Загрузить спецификации» позволяет загружать и сохранять
спецификации автомобиля в память спецификаций.
Всплывающий экран «Загрузить спецификации» вызывается нажатием клавиши
«Загрузить спецификации» на главном экране «Спецификации автомобиля».
Спецификации можно загружать из «Заводских спецификаций», основанных на
изначальных спецификациях изготовителя, «Заводские поправки» или «Спецификации
пользователя». «Заводские поправки» и «Спецификации пользователя» создаются и
сохраняются в памяти компьютера оператором оборудования.
Несмотря на то, что база данных довольно обширна, названия некоторых компаний-
производителей автомобилей и/или отдельные модели могли не войти в данные,
установленные в систему на заводе. Посмотрите регулировочные данные в сборнике
