BAC06A
SWITCH-TYPE BATTERY CHARGER
USER MANUAL
SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD.
Related Manuals for Smartgen BAC06A
Summary of Contents for Smartgen BAC06A
-
Page 1
BAC06A SWITCH-TYPE BATTERY CHARGER USER MANUAL SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD. -
Page 2
Smartgen Technology at the address above. Any reference to trademarked product names used within this publication is owned by their respective companies. SmartGen Technology reserves the right to change the contents of this document without prior notice. Software Version Date… -
Page 3: Table Of Contents
BAC06A Switch-type Battery Charger User Manual CONTENTS OVERVIEW………………………. 4 PERFORMANCE AND CHARACTERISTICS …………….4 CHARGING PRINCIPLE ………………….. 4 SPECIFICATION ……………………… 5 SETTING ……………………….5 VOLTAGE ADJUSTMENT ………………….5 CURRENT ADJUSTMENT ………………….. 5 OPERATION ……………………..6 PANEL DRAWING DESCRIPTION ………………6 TROUBLESHOOTING ………………….
-
Page 4: Overview
BAC06A Switch-type Battery Charger User Manual 1 OVERVIEW BAC06A switching battery charger adopts the latest switch power components, which is designed for charging lead-acid starting battery according to its property. The charger is suitable for lead-acid battery float charge. The maximum charge current for 12V charger is 6A; the maximum charge current for 24V charger is 3A.
-
Page 5: Specification
BAC06A Switch-type Battery Charger User Manual 4 SPECIFICATION Table 2 Product Parameters Category Items Nominal AC Voltage AC (95～280)V Input Max. AC Voltage AC (90～305)V Characteristi AC Frequency 50Hz/60Hz Max. Input Current Max. Efficiency Charging Current 4A～6A,(Error± 2%) 2A～3A,(Error± 2%)
-
Page 6: Operation

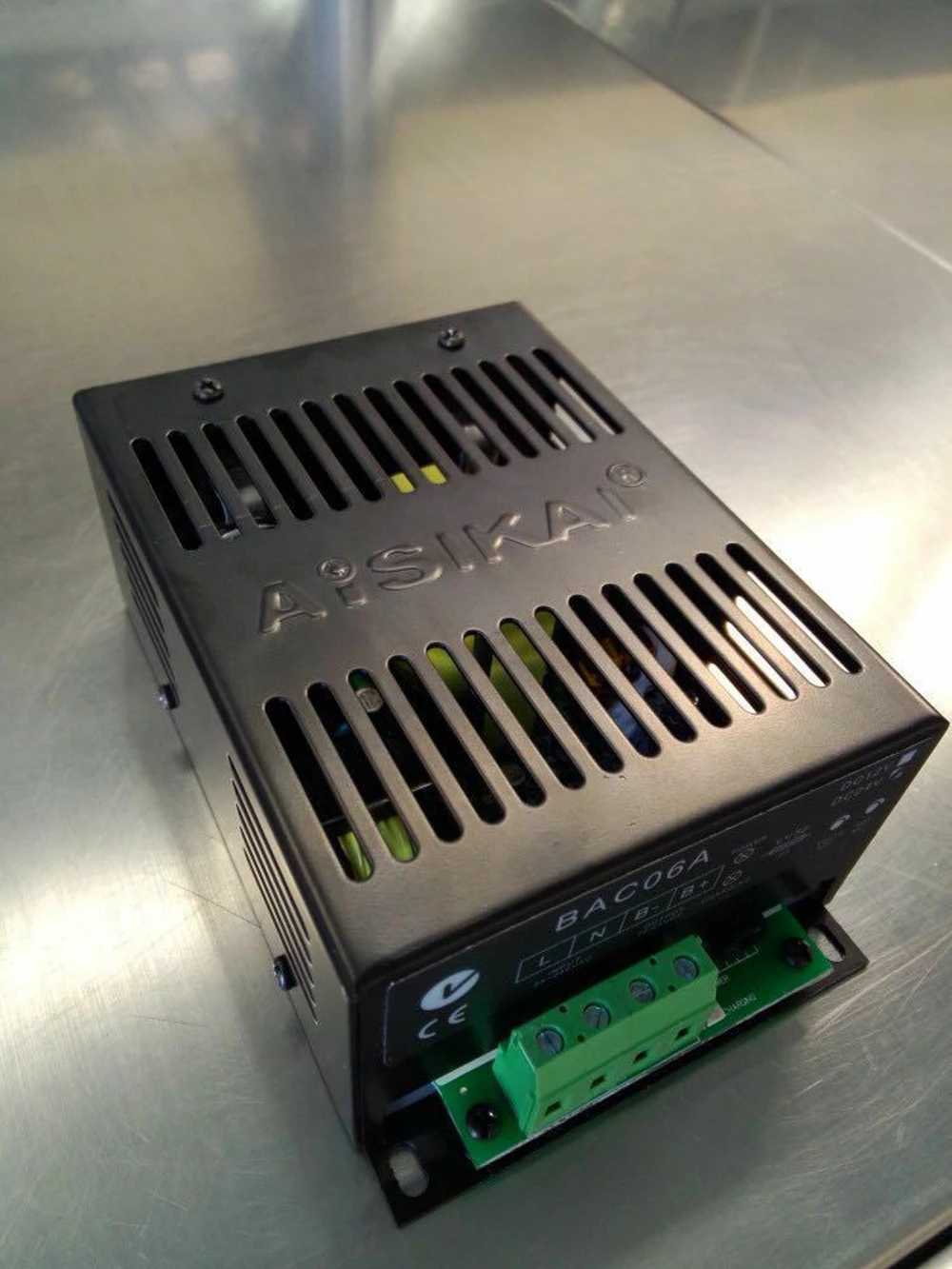

BAC06A Switch-type Battery Charger User Manual 6 OPERATION 6.1 PANEL DRAWING DESCRIPTION Chart 2. BAC06A — Terminals L and N connect AC 220V, using multi-strand BVR 1mm copper wires. — Terminals B+ and B- connect battery positive and negative, using multi-strand BVR1.5mm…
-

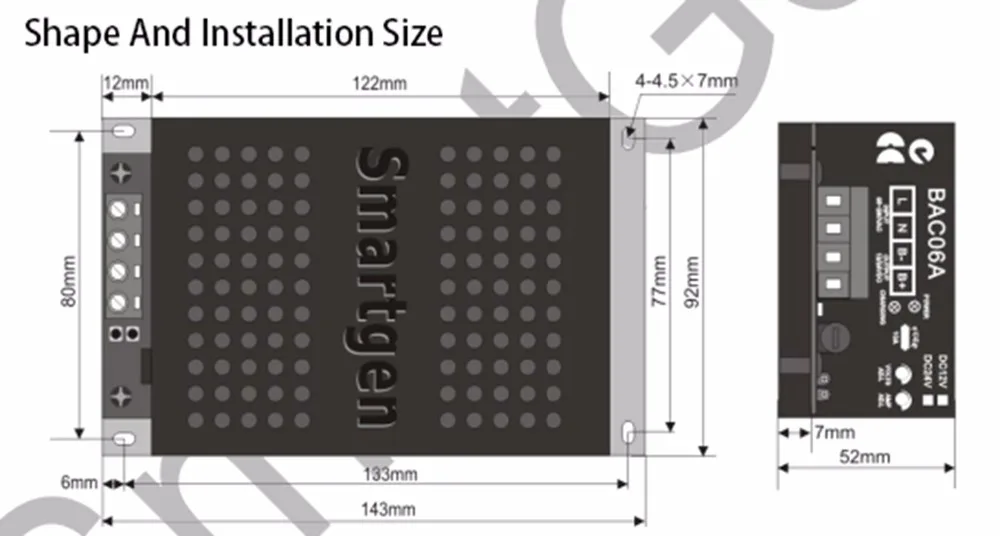

Page 7: Case Dimensions
BAC06A Switch-type Battery Charger User Manual 7 CASE DIMENSIONS Chart 3. BAC06A Dimension 8 ORDER INFORMATION When ordering BAC06A chargers, please choose charger types according to installation and voltage as the chart below: Table 3 Charger Model Model Installation Battery Type…
BAC06A DC 12V 24V автоматический интеллектуальный модуль зарядного устройства 6A Smartgen
Автомобильное зарядное устройство BAC06C 12В/24В
Зарядное устройство BAC06A с переключением принимает новейшие компоненты питания переключателя, которые предназначены для Зарядки Свинцово-кислотного пускового аккумулятора в соответствии с его собственностью. Зарядное устройство подходит для свинцово-кислотного поплавкового заряда батареи. Максимальный зарядный ток для зарядного устройства 12 В составляет 6 А; максимальный зарядный ток для зарядного устройства 24 В-3 А.
Производительность и характеристики
1. Предназначен для переключения структуры питания, широкого диапазона входного напряжения переменного тока, небольшого объема, легкого веса и высокой эффективности;
2. двухступенчатый метод зарядки (постоянный ток во-первых, а затем постоянное напряжение), полностью учитывая свойство Зарядки Свинцово-кислотного аккумулятора, может избежать перезарядки и продлить срок службы батареи в полной мере;
3. С защитой от короткого замыкания и обратного подключения;
4. Напряжение зарядки и ток можно регулировать через потенциометр на месте;
5. Подходит для батарей 12 В и 24 В, соответствующие типы BAC06A-12V и BAC06A-24V;
6. Светодиодный дисплей: индикация мощности и индикация зарядки;
Спецификация
| Напряжение батареи | 12 В | 24 В |
| Макс. Ток зарядки | 6А | 3A |
| Диапазон напряжения зарядки | (13 ~ 14,5) в | (26 ~ 29) в |
| Диапазон заряда тока | (3 ~ 7) A | (1,5 ~ 3,5) A |
| Напряжение переменного тока | (95 ~ 280) В переменного тока | |
| Частота переменного тока | 50 Гц/60 Гц | |
| Энергопотребление | 120 Вт | 115 Вт |
| Энергопотребление без нагрузки | Менее 3 Вт | |
| Эффективность | Более 80% | Более 85% |
| Рабочая температура | (-40 ~ 60) °C | |
| Температура хранения | (-40 ~ 85) °C | |
| Вес | 0,65 кг | |
| Размеры корпуса | 143 мм × 92 мм × 52 мм |
Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.
Отзывы покупателей
*о других товарах
Отзывы
Здесь вы можете оставить свой отзыв о данном товаре.
Описание
BAC06C 12 V/24 V Авто Батарея зарядное устройство
Зарядное устройство для аккумулятора с переключением BAC06A использует новейшие компоненты питания переключателя, которые предназначены для Зарядки Свинцово-кислотного пускового аккумулятора в соответствии с его свойствами. Зарядное устройство подходит для свинцово-кислотного поплавкового заряда аккумулятора. Максимальный ток заряда для зарядного устройства 12 В 6А; Максимальный ток заряда для зарядного устройства 24 В 3 А.
Производительность и характеристики
1. Разработан в импульсный источник питания структура, широкий диапазон напряжения переменного тока входного сигнала, малый объем, светильник вес и высокая эффективность;
2. двухступенчатый метод зарядки (постоянный ток, во-первых, а затем постоянное напряжение), полностью учитывая свойства Зарядки Свинцово-кислотного аккумулятора, может избежать перезарядки и продлить срок службы батареи до полной;
3. С защитой от короткого замыкания и обратного подключения;
4. Напряжение зарядки и ток можно регулировать с помощью потенциометра на месте;
5. Подходит для 12 В и 24 В батарей, соответствующие типы BAC06A-12V и BAC06A-24V;
6. Светодиодный дисплей: индикация питания и индикация зарядки;

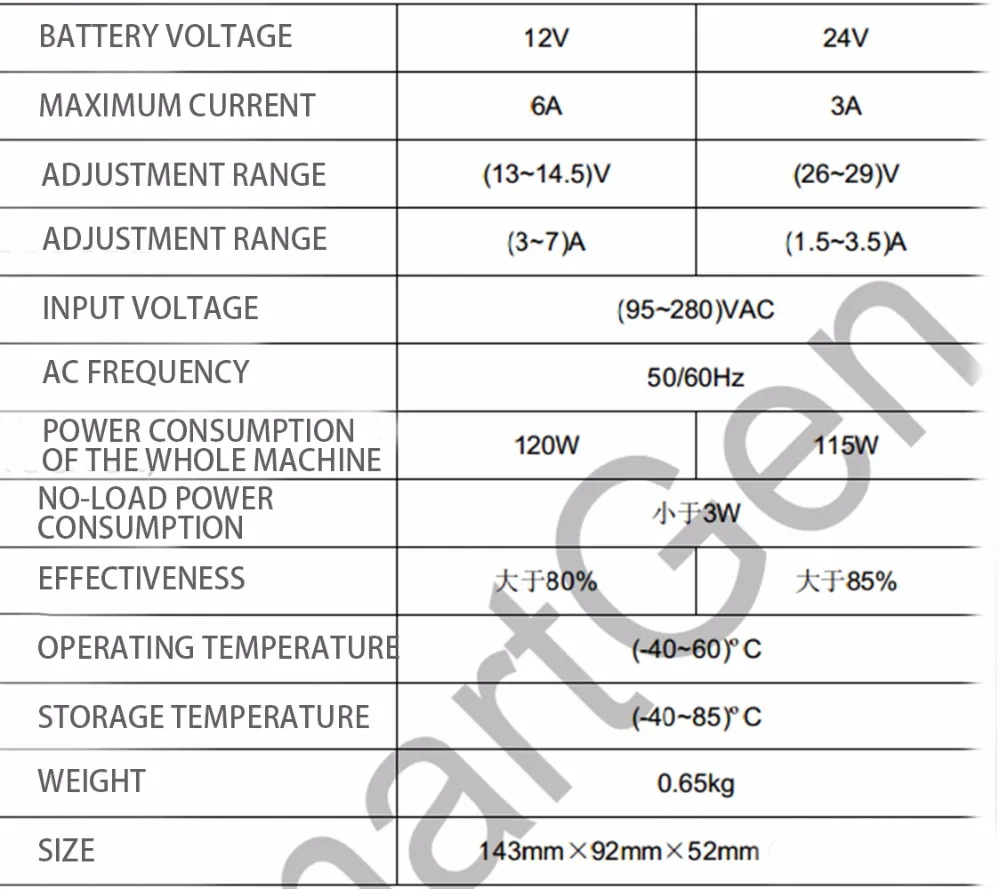

Спецификация
| Батарея Напряжение | 12 V | 24 V |
| Макс. Ток заряда | 6A | 3A |
| Зарядка Напряжение диапазон | (13 ~ 14,5) в | (26 ~ 29) в |
| Диапазон тока заряда | (3 ~ 7) а | (1,5 ~ 3,5) A |
| AC Напряжение | (95 ~ 280) В переменного тока | |
| Частота переменного тока | 50 Гц/60 Гц | |
| Мощность потребления | 120 W | 115 W |
| Энергопотребление без нагрузки | Менее 3 Вт | |
| Эффективность | Больше чем 80% | Больше чем 85% |
| Рабочая Температура | (-40 ~ 60) °C | |
| Для хранения Температура | (-40 ~ 85) °C | |
| Вес | 0,65 кг | |
| Чехол размеры | 143 мм × 92 мм × 52 мм |
Описание

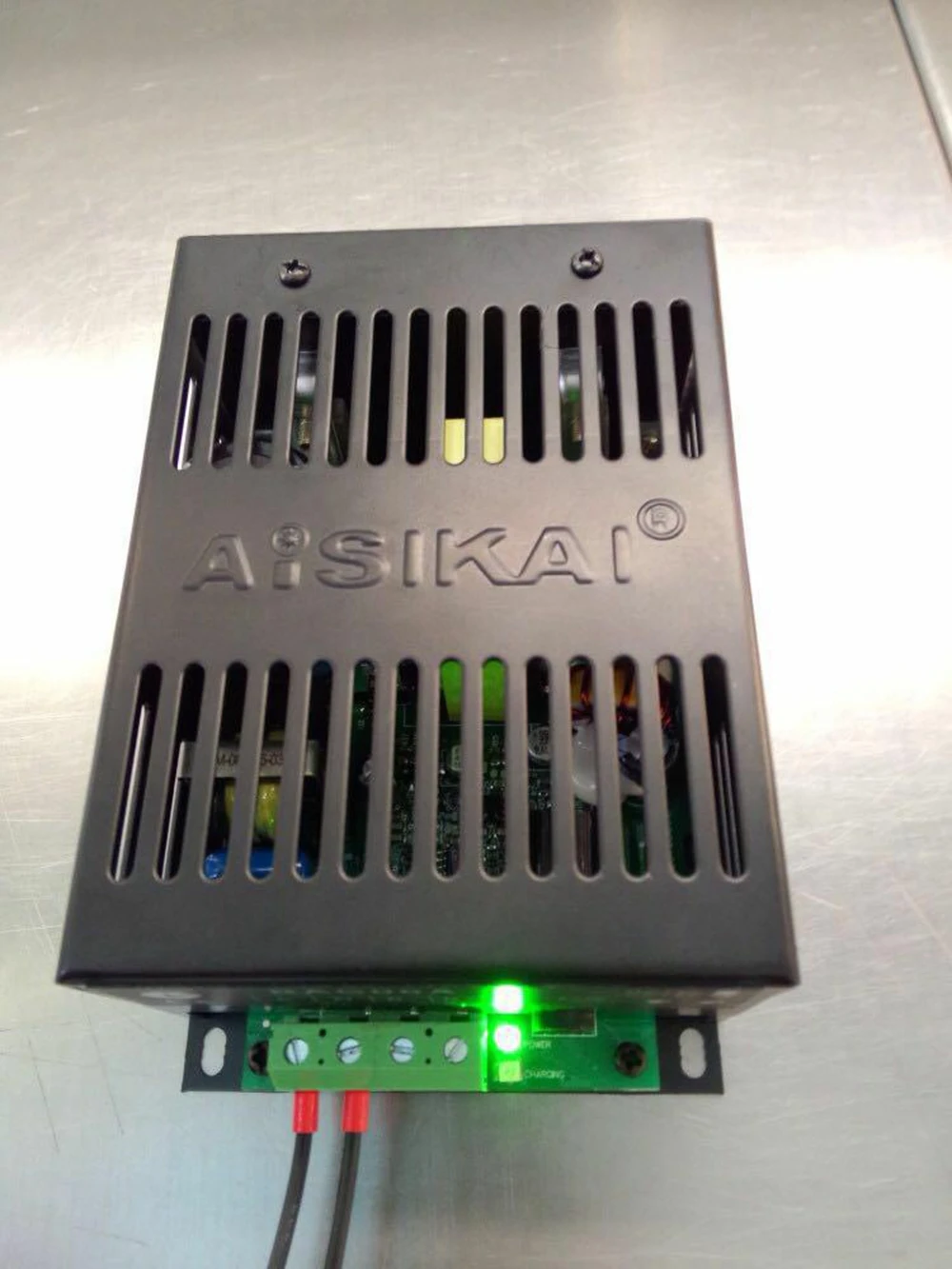

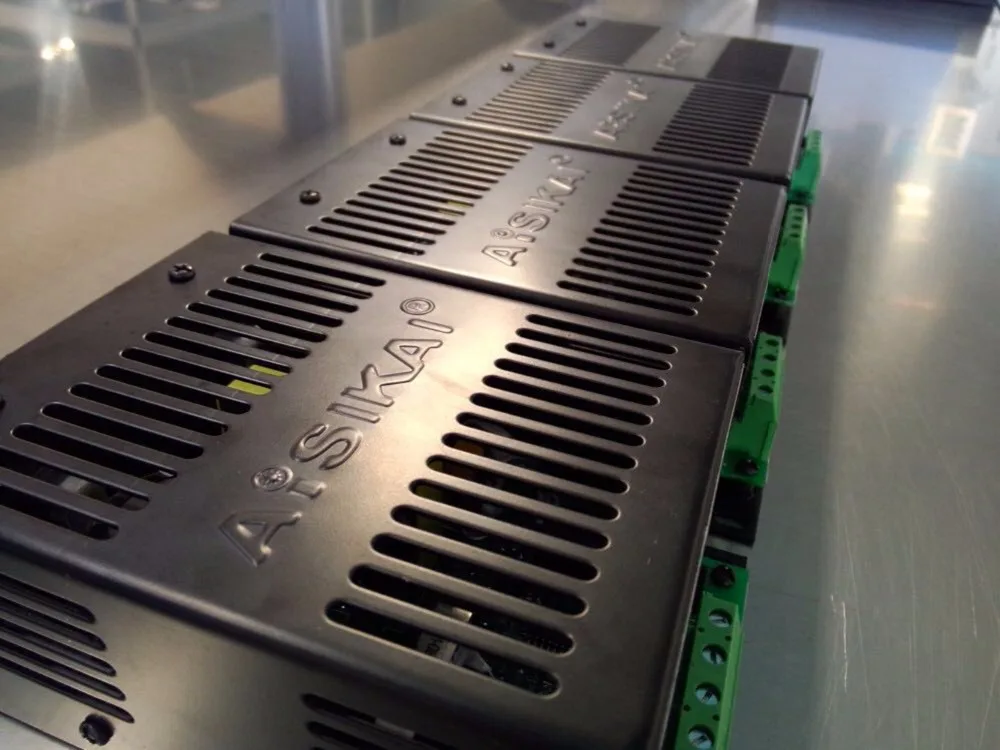

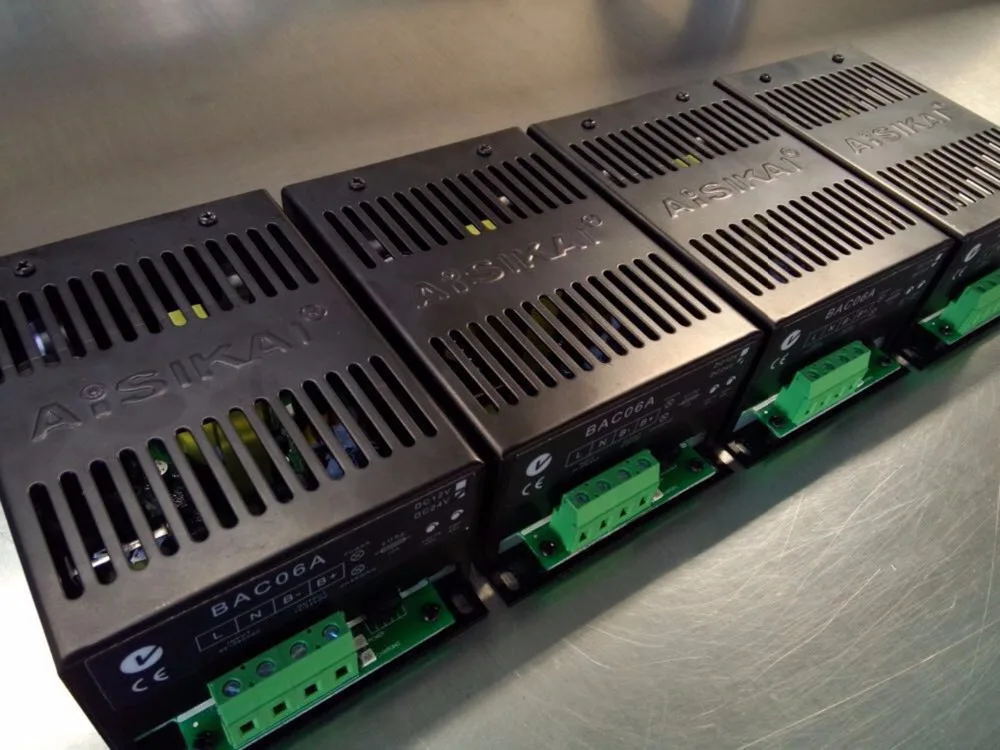

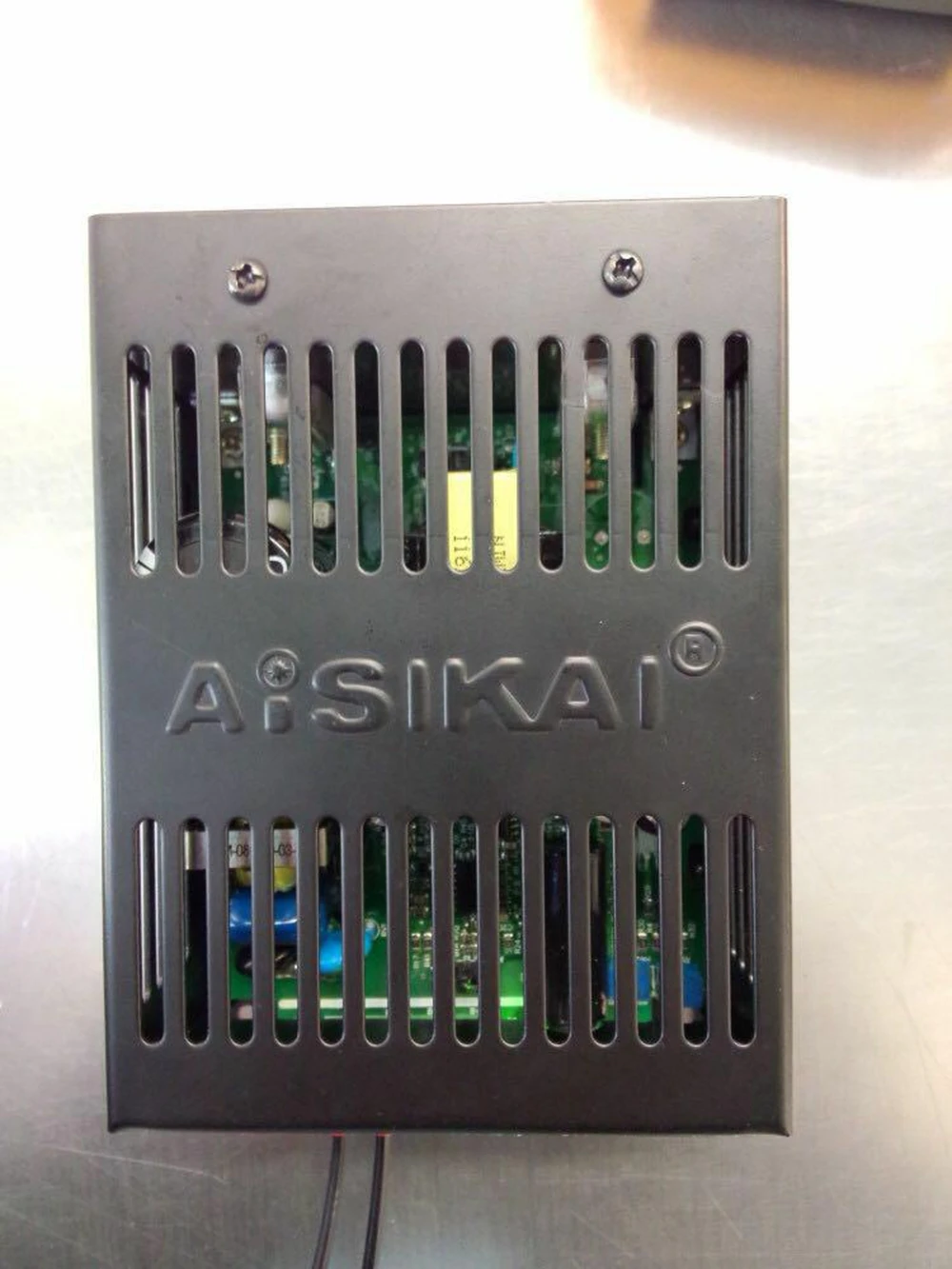

Оригинальное автоматическое зарядное устройство AISIKAI
Серия переключателей зарядное устройство принимает новейшие компоненты питания переключателя, который предназначен для Зарядки Свинцово-кислотного пускового аккумулятора в соответствии с его собственностью. Зарядное устройство подходит для свинцово-кислотного поплавкового заряда аккумулятора. Максимальный ток заряда для зарядного устройства 12 В 6А; Максимальный ток заряда для зарядного устройства 24 В 3 А.
Питание:(100 ~ 240) в
Чехол Размеры:143*96*55 (мм)
Работая Temp.:(-30 ~ + 55) ℃
Вес:0,65 кг
