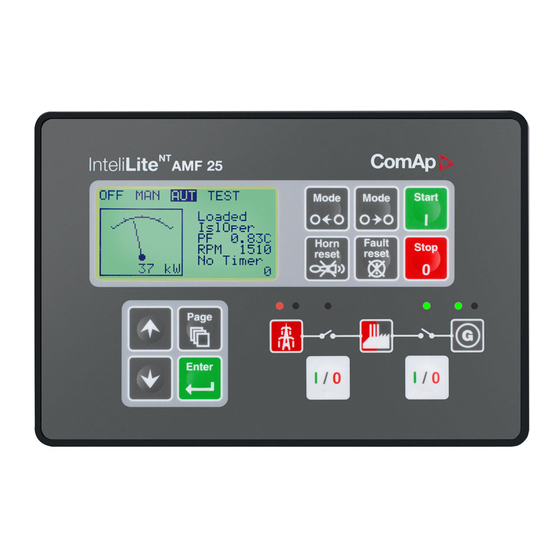

- InteliLite NT AMF 25
- Operator’s manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
InteliLite NT
Operator Guide
December 2008
Copyright © 2007 ComAp s.r.o.
Written by Adela Prochazkova
Prague, Czech Republic
®
ComAp, spol. s r.o.
Kundratka
2359/17, 180 00 Praha 8, Czech Republic
Tel: +420
246 012
111, Fax: +420 246 316 647
E-mail: info@comap.cz, www.comap.cz
Related Manuals for ComAp InteliLite NT AMF 25
Summary of Contents for ComAp InteliLite NT AMF 25
-
Page 1
® InteliLite NT Operator Guide December 2008 ComAp, spol. s r.o. Copyright © 2007 ComAp s.r.o. Kundratka 2359/17, 180 00 Praha 8, Czech Republic Tel: +420 246 012 111, Fax: +420 246 316 647 Written by Adela Prochazkova Prague, Czech Republic… -
Page 2: Operator Interface Amf
This button will not work if the controller mode is forced by one of binary inputs Remote OFF, Remote MAN, Remote AUT, Remote TEST. IL-NT Operator Guide ©ComAp – December 2008…
-
Page 3
UP button. Use this button to move up or increase a value. DOWN button. Use this button to move down or decrease a value. ENTER button. Use this button to finish editing a setpoint or moving right in the history page. IL-NT Operator Guide ©ComAp – December 2008… -
Page 4: Operator Interface Mrs
This button will not work if the controller mode is forced by one of binary inputs Remote OFF, Remote MAN, Remote AUT. IL-NT Operator Guide ©ComAp – December 2008…
-
Page 5
DOWN button. Use this button to move down or decrease a value. ENTER button. Use this button to finish editing a setpoint or moving right in the history page. Graphic B/W display, 128×64 pixels IL-NT Operator Guide ©ComAp – December 2008… -
Page 6: Display Screens And Pages Structure
History and Setpoints pages are available only when you choose Engineer interface (not User). See Controller Information Screen subchapter below. History Log is not supported in InteliLite MRS 3, 4, 10, 11 and AMF 8, 9, 20. IL-NT Operator Guide ©ComAp – December 2008…
-
Page 7: Browsing Ecu Alarms
Alarms AlarmList Inactive unconfirmed alarm *MCB Fail *Emergency Stop Active unconfirmed alarm Sd Override Active confirmed alarm Browsing ECU Alarms IL-NT Operator Guide ©ComAp – December 2008…
-
Page 8: Setpoint Change
Enter Page >EnterPassword Changepassword Enter Enter Page >EnterPassword Lost password? Display the Changepassword information screen containing serial number password decode number as described in the chapter below and send them to your local distributor. IL-NT Operator Guide ©ComAp – December 2008…
-
Page 9: Controller Information Screen
TEST ! Not ready MainsFlt 0.00 TEST ! No Timer Not ready Enter + 0 kW MainsFlt 0.00 TEST ! Enter + No Timer Not ready 0 kW MainsFlt 0.00 No Timer 0 kW IL-NT Operator Guide ©ComAp – December 2008…
- Двигатели
- Генераторы
- Шкафы управления
- Контроллеры
- Контроллеры ComAp
- Контроллеры DEIF
- Контроллеры Huegli Tech
- Регуляторы напряжения
- Радиаторы
- Системы обогрева и вентиляции
- Дополнительные опции
- Двигатели
- Генераторы
- Шкафы управления
- Контроллеры
- Контроллеры ComAp
- Контроллеры DEIF
- Контроллеры Huegli Tech
- Регуляторы напряжения
- Радиаторы
- Системы обогрева и вентиляции
- Дополнительные опции
В основном используется для дизельных электростанций с функцией удалённого мониторинга в качестве дополнительной опции по 2й степени автоматизации.
Управление двигателем
- Подготовка к пуску (подогреватель или предпусковая смазка);
- Программные последовательности пуска/останова с определенным числом попыток пуска, которое выбирается пользователем;
- Выбор электромагнитного клапана подачи топлива (типа катушки);
- Контроль скорости в холостом режиме;
- Выбор схемы локального или дистанционного пуска/останова;
- Последовательность отключения с периодом охлаждения;
- Контроль частоты вращения (выбирается пользователем):
- выход зарядного генератора (W или D);
- дискретный вход.
Контроль работы двигателя
- 3 конфигурируемых входа:
- входы VDO (резистивные);
- 4-20 мА от активного датчика;
- дискретные входы с функцией контроля обрыва кабелей;
- 6 конфигурируемых дискретных входов;
- По выбору вход таходатчика:
- магнитный измерительный преобразователь;
- измерительный преобразователь на npn- или pnp-структуре;
- Тахогенератор:
- генератор переменного тока зарядного устройства (зажим W).
- Контроль параметров всех 3-х фаз генератора: напряжение/ток/частота/мощность/реактивная мощность.
- повышение/понижение напряжения (27/59);
- повышение/понижение частоты (81);
- перегрузка по току (51);
- защита от реверсивной мощности (32).
- превыш./понижен. напряжения;
- превыш./пониж. частоты;
- ассиметрия по току/напряжению;
- превыш. нагрузки;
Сделайте заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Другие контроллеры
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Всем доброго здравия!
Вопрос следующего характера:
Сделали монтаж силовых агрегатов АВР, положили кабель силовой и контрольный от щита АВР до ДГУ, подключили все (вроде бы) согласно схем, а ДГУ тупо не видит наличие напряжения от сети, соответственно в режиме АВТО при пропаже напряжения от сети не даёт контроллер команду на запуск ДГУ. по сути мы разобрали схему оставили только три фазы и ноль на контроллер от сети, и даже в таком случае на экранчике контроллера не засвечивается индикация наличия напряжения от сети (опора ЛЭП). В ручном режиме все работает штатной, ДГУ ок.
Подскажите в чем загвоздка, скорее всего мы не видим и не знаем куда смотреть, а все на самом деле просто. Например, какие-то настройки параметров сети изменить или режима работы ДГУ.
Дело в том, что АВР схемы с простыми ДГУ мы собираем, а вот с контроллером мощного ДГУ столкнулись впервые и сразу лажа.
- Вложения
-
-
-
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 20 янв 2023, 09:30
Мирослав писал(а):Источник цитаты ДГУ тупо не видит наличие напряжения от сети
он должен видеть сигнал на старт ДГУ т.е — отсутствие напряжения сети
АВР работает нормально?
Могу предположить что это
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 20 янв 2023, 10:20
Мирослав писал(а):Источник цитаты … ДГУ тупо не видит наличие напряжения от сети, соответственно в режиме АВТО при пропаже напряжения от сети не даёт контроллер команду на запуск ДГУ. по сути мы разобрали схему оставили только три фазы и ноль на контроллер от сети, и даже в таком случае на экранчике контроллера не засвечивается индикация наличия напряжения от сети (опора ЛЭП)…
Извините, не совсем понятно … почему Вы решили, что контроллер «не видит» напряжение сети?
Предположу, что индикация наличия сети (генератора), контроллеру сообщает соответствующий контактор (в момент своего включения), т.е. проверьте доп_контакт на контакторе сети.
Вопросы:
1. Контроль «сети» производится по всем трем фазам или нет?
2. За что отвечает реле KF? (на фото не читаемо) Через его контакт, куда-то «уходит» L3 … может это тоже какой контроль?
3. Если контроллер не видит, почему включается сетевой контактор?
4. Может у Вас выбран не тот режим (логика) работы контроллера? Типа контроллер только включает и отключает сетевую, если есть такой режим.
Последний раз редактировалось TOPMO3 20 янв 2023, 11:08, всего редактировалось 1 раз.
Смеюсь последний … тормоз однако!
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 20 янв 2023, 10:37
Мирослав, а после вопросов TOPMO3, у меня возник вопрос у вас сколько контроллеров 1 в ДГУ или 2 в ДГУ и АВР?
Потому, что ваш лист №3 — это схема от ДГУ с АВР на генераторе. А лист 1 и 2 схема контроллера генератора с дистанционным запуском
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение Мирослав » 20 янв 2023, 15:32
aleksey.RU писал(а):Источник цитаты
Мирослав писал(а):Источник цитаты ДГУ тупо не видит наличие напряжения от сети
он должен видеть сигнал на старт ДГУ т.е — отсутствие напряжения сети
АВР работает нормально?
Могу предположить что это2.jpg
Попробовал поставить перемычку на контакты 3, 4 и дизель заработал, но когда подаю три фазы на контроллер на клемы 1, 2, 3, (фото 1) последний выдает предупреждение «Main voltage detected», а еще при выключенном генераторе в режиме авто подаю фазу на К1 (хотел проверить видит-ли обратную связь) и опять предупреждение «Wrn MCB Fail / Прд Сбой АВС»
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
-
Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 20 янв 2023, 15:42
Мирослав писал(а):Источник цитаты но когда подаю три фазы на контроллер на клемы 1, 2, 3, (фото 1) последний выдает предупреждение «Main voltage detected
Обнаружено основное напряжение
MCB- это автомат модульный
aleksey.RU писал(а):Источник цитаты А лист 1 и 2 схема контроллера генератора с дистанционным запуском
Это я затупил, не разглядел три фазы основного ввода
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение Мирослав » 20 янв 2023, 23:39
Wrn MCB Fail / Прд Сбой АВС
Это аварийное сообщение формируется в случае, если контроллером была
отдана команда АВС ЗАМКН/РАЗОМКН, но вход, настроенный в
контроллере как MCB FEEDBACK / ОБРАТНАЯ СВЯЗЬ АВС не
изменил свое состояние. Это событие будет активным до тех пор, пока не
исчезнет несоответствие между выходным сигналом и обратной связью от
автоматического выключателя.
У меня вышло ровно наоборот MCB FEEDBACK замкнулся, а АВС не сработал.
КАК включить АВС?
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
-
Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение Мирослав » 21 янв 2023, 00:32
TOPMO3 писал(а):Источник цитаты
Мирослав писал(а):Источник цитаты … ДГУ тупо не видит наличие напряжения от сети, соответственно в режиме АВТО при пропаже напряжения от сети не даёт контроллер команду на запуск ДГУ. по сути мы разобрали схему оставили только три фазы и ноль на контроллер от сети, и даже в таком случае на экранчике контроллера не засвечивается индикация наличия напряжения от сети (опора ЛЭП)…
Извините, не совсем понятно … почему Вы решили, что контроллер «не видит» напряжение сети?
Предположу, что индикация наличия сети (генератора), контроллеру сообщает соответствующий контактор (в момент своего включения), т.е. проверьте доп_контакт на контакторе сети.
Вопросы:
1. Контроль «сети» производится по всем трем фазам или нет?
2. За что отвечает реле KF? (на фото не читаемо) Через его контакт, куда-то «уходит» L3 … может это тоже какой контроль?
3. Если контроллер не видит, почему включается сетевой контактор?
4. Может у Вас выбран не тот режим (логика) работы контроллера? Типа контроллер только включает и отключает сетевую, если есть такой режим.
1. Контроль «сети» производится по всем трем фазам.
2. Реле KF это бин выход — «MCB Off», у него два норм замк контакта, один из которых одной стороной подкл к L3, а другой в воздухе ( к этому что в воздухе я подключил катушку пускателя АВС)
3.
4. Режим включал АВТО
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 21 янв 2023, 14:50
У нас базар-вокзал получатся … без ясной вводной информации «тыкания в небо» — авось что и выйдет.
Смеюсь последний … тормоз однако!
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 21 янв 2023, 15:21
причём каждый на своей волне, без ответов на вопросы
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 21 янв 2023, 15:47
Изначально был вопрос, почему не включается генератор … судя по этому восклицанию (и отсутствия ответа на вопрос №3, выше) … у Вас и сетевой контактор не включается.
Чувство вины ощущаю, что не догадался … что у Вас там делается и как всё это выглядит.
Смеюсь последний … тормоз однако!
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение Мирослав » 21 янв 2023, 23:06
По сути он напряжение видит потому, что выдает предупреждение «Main voltage detected» но если убрать напряжение с контактов контроля сети генератор должен запустится, а на самом деле ничего не происходит. Может бин входы/выходы неправильно настроены и как знать какие?
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 21 янв 2023, 23:21
Мирослав писал(а):Источник цитаты Может бин входы/выходы неправильно настроены и как знать какие?
Может. Для нас тайна, каким образом он к вам попал, кто копался в нем до вас, почему контакторы АВР не на генераторе.
Можно долго ломать голову
Если вы не первый, кто в нем копается, то можно всё что угодно предполагать, в том числе и наличие шаловливых рук в меню
Например:
— нахрена купили версию AMF25, когда АВР отдельно и можно было купить MRS?
— если переносили контакторы, почему не зарисовали схему?
Мирослав писал(а):Источник цитаты Может бин входы/выходы неправильно настроены
А может наличие
не совпадает с состоянием контакторов?
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 21 янв 2023, 23:49
Мирослав писал(а):Источник цитаты … Может бин входы/выходы неправильно настроены и как знать какие?
Так откройте Руководство, и почитайте. Потом берите бумажку с ручкой, переписываете прописанные настройки в памяти и выкладываете тут … может тогда не будет и вопросов в пустоту.
При всем желании, нам не видно … ни как собрана схема, ни настройки, ни как ведет всё оборудование при подаче напряжения … от Вас только вопросы, без системной разборки проблемы.
Смеюсь последний … тормоз однако!
-
aleksey.RU
- Сообщения: 1271
- Зарегистрирован: 12 сен 2022, 15:17
- Репутация: 116
- Откуда: СССР
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение aleksey.RU » 22 янв 2023, 00:05
Лирическое отступление:
Поиск неисправности — это когда ты учишься и тебе за это платят деньги.
Неисправность ВСЕГДА у тебя перед носом, просто у тебя не хватает знаний и опыта определить её мгновенно, а время ты тратишь на повышение своей квалификации и получение новых знаний
Тот, кто пытается использовать методы, не зная принципов, обречен на неудачу
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 22 янв 2023, 10:02
Мне кажется, нужно вернуться на исходную … сначала надо разобраться с картинами_схемами. Отсутствует инфа по многим линиям связи … т.е. отсутствуют еще какие-то листы. Даже выложенные три листа, не стыкуются по связям меж собой.
Мирослав писал(а):Источник цитаты… по сути мы разобрали схему оставили только три фазы и ноль на контроллер от сети, и даже в таком случае на экранчике контроллера не засвечивается индикация наличия напряжения от сети (опора ЛЭП).
«по сути», Вы, поотключали почти все провода, и хотите, чтобы контроллер продолжал работать в нормальном режиме.
Мирослав писал(а):Источник цитаты… В ручном режиме все работает штатной, ДГУ ок.
Вы наверно не поверите, но нам действительно не видно и не понятно, что значит «все работает штатной, ДГУ ок» … может напишите по-шагово:
1. подали питание на АВР — влючилось то-то, на дисплее — то-то;
2. переключили на РУЧНОЕ … включилось то-то … и т.д.
Мирослав писал(а):Источник цитаты… ДГУ тупо не видит наличие напряжения от сети, соответственно в режиме АВТО при пропаже напряжения от сети не даёт контроллер команду на запуск ДГУ.
Требуется тоже самое … описать что происходит при переключении на АВТО … включается/отключается контактор сети, при подаче питания на АВР, при появлении/пропадании напряжения сети.
Смеюсь последний … тормоз однако!
-
Мирослав
- Сообщения: 29
- Зарегистрирован: 20 янв 2023, 07:28
- Репутация: 0
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение Мирослав » 22 янв 2023, 11:00
В том то и дело, что в ДГУ нету контакторов, есть только 3 полюсный автомат, контроллер и плата BTB17v6 с двумя схемами и все это подключено между собой. Но чтобы это все заработало мне нужно взять свои контакторы и использовать уже имеющиеся на плате BTB17v6 контакты реле
-
TOPMO3
- Сообщения: 3457
- Зарегистрирован: 29 фев 2016, 10:37
- Репутация: 544
- Откуда: Ижевск
- Контактная информация:
Подключение ДГУ с InteliLite AMF25
Сообщение TOPMO3 » 22 янв 2023, 17:44
Мирослав писал(а):Источник цитаты В том то и дело, что в ДГУ нету контакторов, есть только 3 полюсный автомат, контроллер и плата BTB17v6 с двумя схемами и все это подключено между собой. Но чтобы это все заработало мне нужно взять свои контакторы и использовать уже имеющиеся на плате BTB17v6 контакты реле
И что Вам мешало, вчера, в старт_топике, сообщить, что у Вас всё на столе и Вы желаете, сначала проверить (смоделировать) работу АВР?
Ну коли они у Вас подключены меж собой … озвучьте пожалуйста куда подключены линии с х9 и х12, которые находятся на плате BTB17v6 ?
Предположу к каким то, что на рис. 3, но тама нумера другие.
Смеюсь последний … тормоз однако!
