Руководство по быстрому старту
MS6208A
Тахометры контактного типа
Особое внимание следует уделять использованию контрольно-измерительного прибора, поскольку неправильное использование может привести к поражению электрическим током и повреждению оборудования.
– Используйте правильную категорию измерения (CAT), vol.tagе, и ampРекомендуемые пробники, измерительные провода и адаптеры для измерений.
– Не используйте и не храните устройство вблизи взрывоопасных газов, паров или в условиях высокой температуры и влажности.
– При работе с тестовыми щупами и зажимами типа «крокодил» держите пальцы за физической защитой.
– Осмотрите измерительные щупы (если они есть) перед использованием. Любой элемент, изоляция которого ухудшилась (даже частично), замените его соответствующими функциональными тестовыми проводами.
– Подсоедините общий измерительный провод перед токоведущим измерительным проводом и отсоедините токоведущий измерительный провод перед общим испытательным проводом.
– Перед измерением тока убедитесь в наличии предохранителей прибора и отключите питание тестируемой цепи.
– Извлекайте батареи, если устройство не используется в течение длительного периода времени или хранится при температуре выше 45 °C.
Если батарейки не извлечь, протечка батареек может повредить устройство.
Содержание
Характеристики
ХарактеристикиТочность разрешения диапазона
Анализ эффективности
| 50 ~ 99.99 RPM | 0.01 RPM | ± (0.03% + 2) |
| 100 ~ 9999.9 RPM | 0.1 RPM | ± (0.03% + 2) |
| 10000 ~ 19999 RPM | 1 RPM | ± (0.03% + 2) |
Характеристики
Точность разрешения диапазона
Анализ эффективности
| 50 ~ 99.99 RPM | 0.01 RPM | ± (0.03% + 2) |
| 100 ~ 9999.9 RPM | 0.1 RPM | ± (0.03% + 2) |
| 10000 ~ 19999 RPM | 1 RPM | ± (0.03% + 2) |
Анализ эффективности
Хранение данных
режим
http://www.mastech-group.com/support.php?n=0
США
МГЛ АМЕРИКА, ИНК.
2810 Колизей Центр Драйв,
св. 100 Шарлотта,
Северная Каролина 28217 США
Тел: + 1 833-533-5899
Эл. почта: cs.na@mgl-intl.com
Артикул: MS6208ACBGLO
http://www.mastech-group.com/support.php?n=0
США
МГЛ АМЕРИКА, ИНК.
2810 Колизей Центр Драйв,
св. 100 Шарлотта,
Северная Каролина 28217 США
Тел: + 1 833-533-5899
Эл. почта: cs.na@mgl-intl.com
Артикул: MS6208ACBGLO
1 ГОД
ОГРАНИЧЕННАЯ ГАРАНТИЯ
700019244 Июнь 2021 г. Ред. 1
Технические характеристики могут быть изменены без уведомления.
Документы / Ресурсы
Добрый день, уважаемые читатели. Сегодня микро-обзор простого тахометра, прибора для измерения частоты вращения. Прибор не для повседневного использования, но иногда может сильно выручить.
Прибор этот мало кому нужен каждый день, однако, обозревался тут не один десяток раз. Я заказывал его на работу, для настройки ретортной печи. Потом положу его на дальнюю полку шкафа рядом с люксметром, авось когда еще пригодится.
Поставляется прибор в простецкой коробке:
Характеристики:
Материал корпуса: пластик
Дисплей: 5 цифр
Пределы измерений: от 2.5 до 99999 обмин
Разрешение: 0.1 обмин (от 2.5 до 999.9 обмин) и 1 обмин (выше 1,000 обмин)
Время измерения: 0,8 с
Точность: 0.05%+1 знак
Расстояние измерения: от 50 до 500 мм
Память: последнее, максимальное и минимальное значения.
Питание: 9V 6F22 Крона
Размеры: 130 * 70 * 29 мм
Масса: 79 г.
Комплектация скудна:
Нет чехла и батарейки.
Полоски светоотражающих наклеек:
20 см длиной
Внешний вид:
Прибор оснащен экраном на 5 знаков (18 мм высотой) без подсветки. Кнопок всего две: TEST запустить измерения и MEM — записать/прочитать из памяти измерения.
Кстати корпус, показался мне знакомым, а точно, заказывал коллеге прибор для измерения влажности древесины в таком же корпусе:
Такая вот китайская стандартизация.
Рабочая часть:
Излучатель и приемник разместились в окошке 15 мм диаметром. Тахометр бесконтактный, работает, считая отраженные лучи лазера.
Питание:
Крона 9 В.
Сзади:
Клеммы под крону тугие, для перезаряжаемой кроны их придется подогнуть.
Пятно:
Рабочее расстояние для измерения от 5 до 50 см.
Внутри:
6 МГц кварцевый генератор, основная микросхема «капля».
Масса
Потребление тока при измерении:
Прибор работает, измеряет. На белой бумаге работает хуже чем на отражающей пленке. Минимум 3 оборота в минуту намерил. Максимум около 30 тыс. на гравере.
Проверка на RC машинке:
Известный тут гравер:
УШМ:
Если люксметром можно карать нечестных продавцов лампочек на али, то тахометром — продавцов шпинделей для ЧПУ))
В целом прибор нишевый, нужен далеко не всем, но работает и стоит недорого.
Есть купон CXE3087 с ним цена:
Спасибо за просмотр! Удачных покупок!
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Доброго времени суток. Краткий обзор тахометра. В обзор вошли распаковка, разборка, макро фото, тестирование и применимость.
Тахометр-измерительный прибор, предназначенный для измерения частоты вращения (количество оборотов в единицу времени) различных вращающихся деталей, таких как роторы, валы, диски и др., в различных агрегатах, машинах и механизмах. (Википедия)
Данная модель — оптический бесконтактный цифровой тахометр.
Характеристики:
Модель: PEAKMETER MS6208B
Диапазон измерений: 50 ~ 99999 об/мин ±(0.03%+2)
Расстояние измерения: 50 мм ~ 250 мм
Ждущий режим: 30сек
Количество ячеек памяти для результатов измерений: 100
Фиксация максимального, минимального и среднего значения.
Индикация заряда батареи.
Брал по акции, осенью, за 19$
Коробок упакован в гофрированное газонаполненное полотно из несшитого полиэтилена.
Полиграфия
Девайс поставляется в чехле из полиэстера, с застёжкой-молнией.
Внутри тахометр, инструкция и светоотражающие полоски на клейкой основе.
Комплект полос состоит из двух полос, длиной 340 мм, с пятью рядами полосок шириной 8 мм. Суммарно 3,4 м.
Внешний вид тахометра. С одной стороны, прибор оснащен ЖК-дисплеем, кнопками. С другой крышка батарейного отсека. В верхней части линза. Корпус покрыт оранжевым soft-touch напылением.
Инструкция на английском языке
Аппарат питается от 4х ААА элементов. Батарейный отсек запирается винтом.
Разборка
Линза.
Фотодиод
Аппарат имеет подсветку дисплея
Проверка

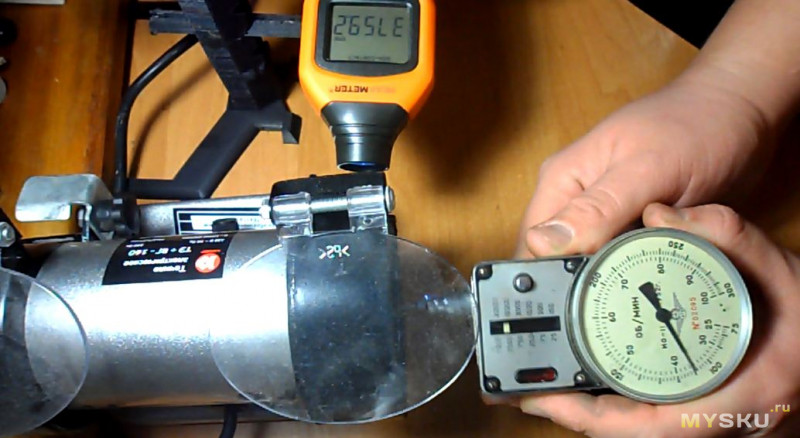

На mysku видел отличную методику проверки тахометра на блинах жесткого диска. Но мне ее повторить сложно. Зато есть старенький ИО-11.
К сожалению, из-за плохого контакта вала точила с валом контактного механического тахометра результат смазывался. Цифровой же показывал стабильный пик, что конечно ему в большой плюс.
Макро
Так же проверил свой некоторый инструмент.
Китайский клон Foredom-а из заявленных 20000 об/мин. выдал только 16700об/мин. С одной стороны, хоть и неприятно, но с другой, и этого хватает с лихвой.
Старенькая дрель, повидавшая многие ремонты, показала порядка 2200об/мин, от заявленных 2800 об/мин.
Так же тахометр, фиксируя одну физическую величину позволяет отслеживать другие, зависимые.
Например, получать данные с самодельного анемометра (скорость ветра).
Или из простого ротаметра (скорость, расход).
Вывод — это довольно узкопрофильный измерительный инструмент. Его покупка является следствием необходимости применения для работы или увлечения. И даже в таком случае тахометр может использоваться не часто. Но в те моменты, когда он нужен, его наличие ценно и оправдано.
Давно хотел приобрести для себя цифровой тахометр. Механический уже давно не использую, да и не хочется при измерении скорости вращения двигателя вплотную держать вал тахометра к валу двигателя. К тому же не всегда удаётся приблизиться к работающему двигателю. В приточных установках уж точно не особо приятно находится.
И вот присмотрелся я к testo 460, думаю, пора и тахометр заменить. Но, как и со всей техникой, которую хотел приобрести до роста доллара и евро, пролетел. Сейчас такой тахометр стоит 9900 рублей. Дороговато, что уж скажешь. Но в ноябре успел заказать для пробы китайский тахометр HS2234. Естественно, в Китае. Хотел было сравнить оба тахометра, да вот testo 460 под рукой не оказалось. Поэтому провёл небольшой тест цифрового тахометра HS2234 в одинокой битве. 🙂
Приехал ко мне тахометр HS2234 только в конце декабря. Ничего особенного, картонная коробка, тахометр, светоотражающие клейкие полоски, да инструкция на китайском и английском языках.
На задней крышке также приклеена подсказка по кнопкам. Практически вся инструкция.
Начну, как обычно, с корпуса.
Кто придумал сделать такую форму цифровому тахометру не знаю, но в руке он сидит не удобно. Постоянно думаешь о том, чтобы он не вывалился из рук при нажатии кнопок.
Материал тахометра достаточно качественный, ничем не пахнет, да и собран он добротно.
Сверху прибора лазер для наведения на метку (светоотражающие полоски, которые шли в комплекте) и «глазок», который считывает обороты.
Батарейный отсек рассчитан на 2 пальчиковые батарейки типа АА.
Дисплей цифрового тахометра HS2234 5-ти разрядный, достаточно хорошего качества. Имеет подсветку и размер его, как мне показалось, самый оптимальный.
Тахометр позволяет проводить измерения как в ручном режиме (нажал и измеряешь), так и в автоматическом режиме (положил, направил на метку, нажал авто и тахометр сам пытается измерить скорость вращения всего что найдёт 🙂 ).
При этом лазерную указку можно и не включать. Она вообще тут только для указания направления. Чтобы оптика тахометра была примерно направлена на метку.
Немного от технических характеристиках.
Диапазон измерений от 2,5 до 99999 об/мин
Разрешение от 2,5 до 999,9 об/мин — 0,1 об/мин
Разрешение от 1000 до 99999 об/мин — 1 об/мин
Точность показаний ±0,05%
Расстояние до объекта измерения от 50 до 500 мм
Что сказать достойные характеристики. Прямо прецизионный прибор. 🙂 Только проверить их точность нет возможности.
Что касается кнопок управления, то тут с первого раза не разобраться. Но потыкав пять минут всё подряд быстро разбираешься даже без инструкции. Шесть кнопок по кругу, всё на них написано, жми себе и жми. 🙂
Кнопка включения (она же подсветка, если её нажать ещё разок), кнопка записи показаний «Rec» (работает только в автоматическом режиме), кнопка «Auto» и «Laser» сами говорят о себе, а вот на кнопку «Max» повешены показания максимальных, минимальных и средних показаний за проведённое измерение. Ну, и конечно, кнопка «Test» (ручное измерение). Нажал, измерил, отпустил, показания зафиксировались на экране.
После остановки записи можно увидеть показания на экране.
Сам тест я решил провести на потолочном вентиляторе измерив вращения на 1, 2, и 3 скоростях. Для этого пришлось отрезать кусочек светоотражающей полоски и приклеить его на лопасть вентилятора.
Затем я задумался, как проводить измерения, если расстояние до объекта должно быть от 50 до 500 мм? Попробовал провести измерения вручную, максимально приблизив тахометр к лопасти. Но показания плясали как на дискотеке. Затем пристроил тахометр на потолок над вентилятором, но рука шевелилась, было страшно и опасно, а показания оборотов всё ещё плясали. К тому же всё это хотелось снять, а по такому поводу камеру мне бы пришлось вешать на лоб. 🙂
В итоге я плюнул на рекомендуемое расстояние до объекта измерения, взял штатив для видеокамеры, отобрал у сына машинку Lego (она как будто была предназначена для цифрового тахометра), собрал пирамидку, включил лазерную указку для обнаружения метки, взял камеру и понял, что второго штатива дома нет. Пришлось снимать с рук. Видео чуть ниже, а я заранее извиняюсь за расфокусировку в некоторых местах и за дрожь в руках. 🙂
В итоге имеем достаточно хороший прибор, который можно использовать повсеместно. Если, конечно, вам это требуется. А уж по цене в 3500-4000 рублей, так ему вообще конкурентов нет.
И опять же в нашем каталоге не представлен данный тахометр, т.к. приобретался для собственных нужд. Но можно купить его на одном известном китайском сайте. Сами знаете каком. 🙂
Андрей Л.
Обновлено: 11.07.2023
Приветствую! Представляю небольшой обзор мало кому нужного, но тем не менее нормально работающего девайса — цифрового лазерного тахометра. Девайс предназначен для определения частоты вращения у всего что может вращаться. Подробности, фото и видео далее.
Начнем с коробки
Дешевенький, но пошит аккуратно.
Внутри мануал в кармашке, светоотражающие самоклеящиеся полоски и сам прибор.
Протестировать решил на наждаке (больше ничего более подходящего дома не нашел)
Заявлено 2950 обмин
Отрезаем небольшой кусочек полоски
Светим лазером, лазер отражается от полоски, девайс считает эти отражения.
Ну и видео процесса
Итог: девайс рабочий. Ценник средний, можно найти и дешевле и дороже.
Зачем он мне? Мне не нужен, заказывал не для себя.
И да, я знаю что точило у меня фуфлыжное
Спасибо за внимание!
Девайс для меня бесплатный.
-
, ,
- 08 августа 2014, 07:39
- автор: dimmm84
- просмотры: 11181
Это еще что! Вот наличие дома лазерного сканера штрих-кодов, вот это ДА!
А Вы говорите — не смог придумать применения…
У меня такой же девайс уже года 2. Радует его точность: на разных станках ставил разные обороты, а тахометр всегда точно определял установленое число оборотов.
У меня такой дивайс уже больше трёх лет. Ни разу не использовался по назначению, зачем купил — не знаю, пользоваться очень не удобно (не везде можно наклейку приклеить).
штука хорошая, для обслуживания кондеек само то, мерять скорость вентиляторов и связанные с ними проблемы решать. Для ремонта копиров-копов тоже -кулера умирают незаметно, а тут померил — и причина ясна в чем дело. Вместо штатной бумаги хорошо подходят этикетки для цеников на рулоне, или если не подлзеть — можно мазнуть корректором для замазывания опечаток, сохнет быстро и густой.
Не знаю как у копиров, а компам тахометр как бы не сильно нужен.
У компов чаще просто подшипник разбивает и это просто слышно, не говоря о том, ну измерили Вы скорость вентилятора в компе, а как Вы поймете, все нормально или он медленно крутится? Скорость то нигде не указана?
— банально. Виснет комп. Прична не очень понятна. Все крутится, но проц вроде как горячеват. Меряем обороты — уууу… все ясно.
— ну я же знаю нужное число оборотов раз, всегда можно сравнить с соседним ( закуп по 10-50 одинаковых компов).
— вообще говоря ее почти всегда пишет БИОС, если кулер 4 проводной.Но прибором проще — щелк и все ясно :).
Я промолчу про встроенный тахометр, спрошу по другому, Вы знаете какие должны быть обороты, что бы сделать заключение о том что они занижены?
— ну я же знаю нужное число оборотов раз, всегда можно сравнить с соседним ( закуп по 10-50 одинаковых компов).
Откуда вам известно нужное число оборотов? Номенклатура вентиляторов включает в себя больше одного.
— вообще говоря ее почти всегда пишет БИОС, если кулер 4 проводной.Но прибором проще — щелк и все ясно :).
мне такие вещи обычно и без прибора ясны, достаточно просто выключит комп и попробовать мягкость хода вентилятора, дальше вполне понятно, работает он нормально или его пора менять.
Тогда уж сразу докупите в комплект прибор, измеряющий объем воздуха, прокачиваемый через вентилятор.
Я промолчу про встроенный тахометр, спрошу по другому, Вы знаете какие должны быть обороты, что бы сделать заключение о том что они занижены?
— для особо тупых мне нетрудно повторить еще раз — по буквам теперь » я ЗНАЮ сколько должно быть. Как из спеков, так и из опыта, так и в сравнении с соседним компом. Который точно такой же как этот. Ибо покупалось все сразу. Дошло? «
мне такие вещи обычно и без прибора ясны, достаточно просто выключит комп и попробовать мягкость хода вентилятора,
увы, мне не дано мерять на глаз 2 тыщи оборотов. А мягкость хода и число оборотов по факту разные вещи. Тем более когда разница в 200 уже критична для вываливания техники в ошибку.
— спасибо, это абсолютно лишняя вещь. На основании числа оборотов я сделаю все необходимые мне выводы как по оргтехнике, так и по конднейкам. А в компах как то трудновато замерять расход воздуха, проц мешает. Я передам Интелю, что они неправы :)). Всего Вам доброго.
Приветствую! Представляю небольшой обзор мало кому нужного, но тем не менее нормально работающего девайса — цифрового лазерного тахометра. Девайс предназначен для определения частоты вращения у всего что может вращаться. Подробности, фото и видео далее.
Начнем с коробки
Дешевенький, но пошит аккуратно.
Внутри мануал в кармашке, светоотражающие самоклеящиеся полоски и сам прибор.
Протестировать решил на наждаке (больше ничего более подходящего дома не нашел)
Заявлено 2950 обмин
Отрезаем небольшой кусочек полоски
Светим лазером, лазер отражается от полоски, девайс считает эти отражения.
Ну и видео процесса
Итог: девайс рабочий. Ценник средний, можно найти и дешевле и дороже.
Зачем он мне? Мне не нужен, заказывал не для себя.
И да, я знаю что точило у меня фуфлыжное
Спасибо за внимание!
Девайс для меня бесплатный.
- 08 августа 2014, 07:39
- автор: dimmm84
- просмотры: 10949
Это еще что! Вот наличие дома лазерного сканера штрих-кодов, вот это ДА! А Вы говорите — не смог придумать применения…
У меня такой же девайс уже года 2. Радует его точность: на разных станках ставил разные обороты, а тахометр всегда точно определял установленое число оборотов.
У меня такой дивайс уже больше трёх лет. Ни разу не использовался по назначению, зачем купил — не знаю, пользоваться очень не удобно (не везде можно наклейку приклеить).
штука хорошая, для обслуживания кондеек само то, мерять скорость вентиляторов и связанные с ними проблемы решать. Для ремонта копиров-копов тоже -кулера умирают незаметно, а тут померил — и причина ясна в чем дело. Вместо штатной бумаги хорошо подходят этикетки для цеников на рулоне, или если не подлзеть — можно мазнуть корректором для замазывания опечаток, сохнет быстро и густой.
Не знаю как у копиров, а компам тахометр как бы не сильно нужен.
У компов чаще просто подшипник разбивает и это просто слышно, не говоря о том, ну измерили Вы скорость вентилятора в компе, а как Вы поймете, все нормально или он медленно крутится? Скорость то нигде не указана?
— банально. Виснет комп. Прична не очень понятна. Все крутится, но проц вроде как горячеват. Меряем обороты — уууу… все ясно.
— ну я же знаю нужное число оборотов раз, всегда можно сравнить с соседним ( закуп по 10-50 одинаковых компов).
— вообще говоря ее почти всегда пишет БИОС, если кулер 4 проводной.Но прибором проще — щелк и все ясно :).
Я промолчу про встроенный тахометр, спрошу по другому, Вы знаете какие должны быть обороты, что бы сделать заключение о том что они занижены?
— ну я же знаю нужное число оборотов раз, всегда можно сравнить с соседним ( закуп по 10-50 одинаковых компов).
Откуда вам известно нужное число оборотов? Номенклатура вентиляторов включает в себя больше одного.
— вообще говоря ее почти всегда пишет БИОС, если кулер 4 проводной.Но прибором проще — щелк и все ясно :).
мне такие вещи обычно и без прибора ясны, достаточно просто выключит комп и попробовать мягкость хода вентилятора, дальше вполне понятно, работает он нормально или его пора менять.
Тогда уж сразу докупите в комплект прибор, измеряющий объем воздуха, прокачиваемый через вентилятор.
Я промолчу про встроенный тахометр, спрошу по другому, Вы знаете какие должны быть обороты, что бы сделать заключение о том что они занижены?
— для особо тупых мне нетрудно повторить еще раз — по буквам теперь » я ЗНАЮ сколько должно быть. Как из спеков, так и из опыта, так и в сравнении с соседним компом. Который точно такой же как этот. Ибо покупалось все сразу. Дошло? «
мне такие вещи обычно и без прибора ясны, достаточно просто выключит комп и попробовать мягкость хода вентилятора,
увы, мне не дано мерять на глаз 2 тыщи оборотов. А мягкость хода и число оборотов по факту разные вещи. Тем более когда разница в 200 уже критична для вываливания техники в ошибку.
— спасибо, это абсолютно лишняя вещь. На основании числа оборотов я сделаю все необходимые мне выводы как по оргтехнике, так и по конднейкам. А в компах как то трудновато замерять расход воздуха, проц мешает. Я передам Интелю, что они неправы :)). Всего Вам доброго.
Бытовой лазерный тахометр используется для вычисления частоты вращения разных элементов, может выступать как счетчик оборотов, находить максимальное, среднее, минимальное значение итп. Количеств функций зависит от стоимости прибора и, как правило, в недорогих тахометрах присутствуют только перечисленные выше две. Что можно делать им дома?
Для ПК:
1. Сравнивать скорость вращения вентилятора, которую выдают ШИМ реобасы, с реальным значением
2. При регулировке скорости вращения вентилятора напряжением, смотреть обороты вентилятора
Для домашнего мастера:
1. Смотреть скорости вращения сверлильных/фрезерных итп станков
2. Смотреть обороты для ручного инструмента — дрели, граверы итд
3. Использовать для подсчета оборотов специальных инструментов — например, при намотке катушек
В общем это полезная вещь для тех случаев, когда вас интересуют обороты чего-либо. Лазерные тахометры работают на основе принципа регистрации отраженного от поверхности луча лазера и подсчета данных. Конструктивно выполнены в виде линзы (или нескольких линз) через которую светит маломощный лазер и приемника света, который принимает отраженный свет через ту же линзу. Лазер и приемник расположены так, что бы в обычном состоянии (когда нет отражения лазерного луча), лазер не засвечивал приемник. Для четкой регистрации сигнала, в комплекте к тахометру идут отражающие полоски, которые вы можете наклеить на поверхность измеряемого устройства. Полоски не обязательны, если у вас есть четкое разделение отраженного луча — например, черный диск и белая полоса. Цифровые тахометры обладают хорошей точностью и недороги. Это если кратко. Для чего его купил я — появилось желание сделать счетчик оборотов для настольной циркулярки. Я хотел купить комплект — блок лазер/приемник со шлейфом к основной плате, плата подсчета частоты вращения плюс контроллер дисплея, дисплей на шлейфе. Почему-то я был уверен, что такие наборы есть. Потратив полдня на али и ничего не найдя, разозлился и решил купить самый дешевый тахометр, что бы потом его раздерибанить на части и использовать в своем проекте. Ну и хотелось максимального количества положительных отзывов на модель, дабы потом не было обидно. Такой нашелся. Итак, встречаем, DT2234C+
Приехало все в сильно помятой коробке, но сам тахометр не пострадал:
В коробке лежит чехол для переноски. Довольно удобный, кстати:
В чехле — сам тахометр, набор отражающих полосок, инструкция:
Измерение оборотов — 2.5 — 99999 об/мин
Точность — +-0.05% + 1 знак
Дистанция измерения — 5см — 50см
Питание — 9в крона
Ток потребления в рабочем режиме — 30мА
Измерение минимального, максимального значения
Подсветки нет. В приборе нет режима постоянной работы — для измерения надо нажать Test. После отпускания кнопки прибор выключается. Если в выключенном приборе нажать Mem, то в цикле показывает минимальное, максимальное, последнее значение. Сзади отсек для кроны:
В инструкции написано, что при длительном неиспользовании лучше вытаскивать батарею. Давайте измерим ток выключенного тахометра:
Ток 10мкА. С таким током батарею можно не вытаскивать. Теперь потребление в рабочем состоянии. По инструкции — 30мА
В принципе все совпадает. Теперь самое интересное. Давайте испытаем тахометр на реальных задачах. У меня есть процессорный вентилятор. Наклею на него полосу. Сравниваться будет с Uni-t UT373. Этот тахометр имеет больше функций, точнее, имеет подсветку, стеклянную просветленную оптику
Сразу скажу — ужасный тахометр сделала Unit-t. Не покупайте. Он глючит в показаниях при близком измерении, сбивается при наклонах под разными углами, иногда тупит и не показывает значение оборотов. Так что цена совсем не всегда показатель качества. Итак, клеим полосу на вентилятор:
Как видите, значения очень близки. Но, в отличие от Uni-t, китаец железно держит показания под разными углами, четко срабатывает от 5см (соответствует инструкции). Максимально расстояние, когда удалось измерить обороты, составило больше метра (при паспортных 50см)! Я вот совершенно серьезно думаю, что бы на станок раздерибанить Uni-t, а пользоваться китайцем. Давайте его разберем:
Все максимально дешево. Лазер впаян просто в плату без регулировки фокуса, приемник аналогично Тем не менее, работает очень хорошо. Кстати, лазер светит очень сильно, явно больше безопасных 5мВт. Потом покопаюсь в плате на предмет уменьшения тока лазера. Думаю для работы в постоянном режиме это будет полезно. Раз пошла такая пьянка, разберем и Uni-t:
Видно, что все гораздо качественнее сделано. Линзы в отдельном блоке с креплением, они стеклянные и с просветлением. Приемник в отдельном пластиковом креплении, как и лазер. Т.е. от модели к модели настройки фокуса выдерживаются с хорошей точностью. Юнит работает на 3ААА, что тоже плюс. Есть подсветка. Тем не менее, все эти плюсы не помогли этому тахометру.
Выводы — DT2234C+ отличный лазерный тахометр. Из минусов я бы назвал невозможность работы в постоянном режиме и отсутствие подсветки
Бытовой лазерный тахометр используется для вычисления частоты вращения разных элементов, может выступать как счетчик оборотов, находить максимальное, среднее, минимальное значение итп. Количеств функций зависит от стоимости прибора и, как правило, в недорогих тахометрах присутствуют только перечисленные выше две. Что можно делать им дома?
Для ПК:
1. Сравнивать скорость вращения вентилятора, которую выдают ШИМ реобасы, с реальным значением
2. При регулировке скорости вращения вентилятора напряжением, смотреть обороты вентилятора
Для домашнего мастера:
1. Смотреть скорости вращения сверлильных/фрезерных итп станков
2. Смотреть обороты для ручного инструмента — дрели, граверы итд
3. Использовать для подсчета оборотов специальных инструментов — например, при намотке катушек
В общем это полезная вещь для тех случаев, когда вас интересуют обороты чего-либо. Лазерные тахометры работают на основе принципа регистрации отраженного от поверхности луча лазера и подсчета данных. Конструктивно выполнены в виде линзы (или нескольких линз) через которую светит маломощный лазер и приемника света, который принимает отраженный свет через ту же линзу. Лазер и приемник расположены так, что бы в обычном состоянии (когда нет отражения лазерного луча), лазер не засвечивал приемник. Для четкой регистрации сигнала, в комплекте к тахометру идут отражающие полоски, которые вы можете наклеить на поверхность измеряемого устройства. Полоски не обязательны, если у вас есть четкое разделение отраженного луча — например, черный диск и белая полоса. Цифровые тахометры обладают хорошей точностью и недороги. Это если кратко. Для чего его купил я — появилось желание сделать счетчик оборотов для настольной циркулярки. Я хотел купить комплект — блок лазер/приемник со шлейфом к основной плате, плата подсчета частоты вращения плюс контроллер дисплея, дисплей на шлейфе. Почему-то я был уверен, что такие наборы есть. Потратив полдня на али и ничего не найдя, разозлился и решил купить самый дешевый тахометр, что бы потом его раздерибанить на части и использовать в своем проекте. Ну и хотелось максимального количества положительных отзывов на модель, дабы потом не было обидно. Такой нашелся. Итак, встречаем, DT2234C+
Приехало все в сильно помятой коробке, но сам тахометр не пострадал:
В коробке лежит чехол для переноски. Довольно удобный, кстати:
В чехле — сам тахометр, набор отражающих полосок, инструкция:
Измерение оборотов — 2.5 — 99999 об/мин
Точность — +-0.05% + 1 знак
Дистанция измерения — 5см — 50см
Питание — 9в крона
Ток потребления в рабочем режиме — 30мА
Измерение минимального, максимального значения
Подсветки нет. В приборе нет режима постоянной работы — для измерения надо нажать Test. После отпускания кнопки прибор выключается. Если в выключенном приборе нажать Mem, то в цикле показывает минимальное, максимальное, последнее значение. Сзади отсек для кроны:
В инструкции написано, что при длительном неиспользовании лучше вытаскивать батарею. Давайте измерим ток выключенного тахометра:
Ток 10мкА. С таким током батарею можно не вытаскивать. Теперь потребление в рабочем состоянии. По инструкции — 30мА
В принципе все совпадает. Теперь самое интересное. Давайте испытаем тахометр на реальных задачах. У меня есть процессорный вентилятор. Наклею на него полосу. Сравниваться будет с Uni-t UT373. Этот тахометр имеет больше функций, точнее, имеет подсветку, стеклянную просветленную оптику
Сразу скажу — ужасный тахометр сделала Unit-t. Не покупайте. Он глючит в показаниях при близком измерении, сбивается при наклонах под разными углами, иногда тупит и не показывает значение оборотов. Так что цена совсем не всегда показатель качества. Итак, клеим полосу на вентилятор:
Как видите, значения очень близки. Но, в отличие от Uni-t, китаец железно держит показания под разными углами, четко срабатывает от 5см (соответствует инструкции). Максимально расстояние, когда удалось измерить обороты, составило больше метра (при паспортных 50см)! Я вот совершенно серьезно думаю, что бы на станок раздерибанить Uni-t, а пользоваться китайцем. Давайте его разберем:
Все максимально дешево. Лазер впаян просто в плату без регулировки фокуса, приемник аналогично Тем не менее, работает очень хорошо. Кстати, лазер светит очень сильно, явно больше безопасных 5мВт. Потом покопаюсь в плате на предмет уменьшения тока лазера. Думаю для работы в постоянном режиме это будет полезно. Раз пошла такая пьянка, разберем и Uni-t:
Видно, что все гораздо качественнее сделано. Линзы в отдельном блоке с креплением, они стеклянные и с просветлением. Приемник в отдельном пластиковом креплении, как и лазер. Т.е. от модели к модели настройки фокуса выдерживаются с хорошей точностью. Юнит работает на 3ААА, что тоже плюс. Есть подсветка. Тем не менее, все эти плюсы не помогли этому тахометру.
Выводы — DT2234C+ отличный лазерный тахометр. Из минусов я бы назвал невозможность работы в постоянном режиме и отсутствие подсветки
В данной заметке речь пойдёт о бесконтактном тахометре. DT-2234C+ был заказан с ebay, долетел относительно быстро — за 3 недели, посылка была в обычном пластиковом пакете, но тахометр при этом не пострадал.
В данной заметке речь пойдёт о бесконтактном тахометре. DT-2234C+ был заказан с ebay, долетел относительно быстро — за 3 недели, посылка была в обычном пластиковом пакете, но тахометр при этом не пострадал.
Комплект поставки:
1. Цифровой бесконтактный тахометр DT-2234C+
2. Светоотражающая лента (общая длинна 600 мм)
3. Инструкция на английском языке
4. Чехол
Характеристики:
Дисплей: 5 цифр, 18мм (0,7″)
Диапазон: от 2,5 до 99 999 об/мин
Разрешение (цена деления): 0,1 об/мин (от 2,5 до 999.9 об/мин), 1 об/мин (выше 1000 об/мин)
Точность: ± (0.05% + 1 цифра справа)
Рабочая температура: 0-50C (32-122F)
Память: последнее значение, максимальное значение, минимальное значение.
Расстояние для измерения: от 50 до 500 мм
Питание: 9V (крона) (не входит в комплект поставки).
Размеры: 131x70x29 мм
Вес: 160г
Фото внутренностей (прибор основан на микросхеме AT89S52):
Результаты могут быть неточными, т.к. значения в программах постоянно меняются, причём бывает и на 20, и на 50 едениц, при этом на приборе показания изменяются всего на несколько едениц.
На момент заказа (февраль 2014) цена прибора составляла 430 руб. (доставка бесплатная), считаю что он её полностью отрабатывает, ведь в большинстве БП нет возможности мониторинга, а узнать скорость вращения вентилятора порой очень хочется
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Читайте также:
- На популяционно видовом уровне организации находятся личинки двукрылых в волге
- Греется мерседес 124 102 двигатель
- Bmw e32 long отличия
- Фильтр грубой очистки ваз 2104
- Самая мощная ауди тт
