Page 1

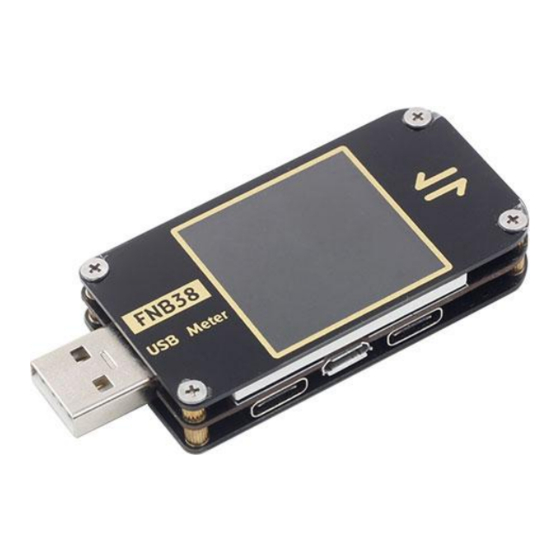

FNB38 manual (V1.2)
Page 2
Tips: The FNB38 user manual (V1.2) is applicable to firmware V1.3 and above. Firmware version description 2019.12.24：v1.00 Original firmware. 2020.02.29：v1.10 Fix some known issues. 2020.03.20：v1.20 Fix restart issue when PD protocol is triggered. 2020.05.29：v1.30 1、Add the setting to close the startup screen;…
Page 3: Table Of Contents

table of Contents 一、Overview…………………………4 二、Pay attention to safety matters…………………….4 三、Appearance structure diagram……………………4 四、Technical index……………………….5 五、Function page operation instructions………………….6 1、Features page………………………..6 2、Capacity / Power consumption observation page………………6 3、Capacity / power consumption list………………….8 4、Fast charge identification page……………………9 5、Curve display page……………………..10 6、Cable measurement page…………………….10 7、Fast charge detection and trigger page………………..11 7.1 Fast charge protocol detection………………….
Page 4: 一、Overview

1. Do not connect a power supply exceeding 24V to the tester. 2.The USB-A input port of FNB38 supports high-power input (such as 20V * 5A = 100W). The USB-A output port can withstand 5A current for a short time. The Micro-USB input port does not support large current and high power.
Page 5: 四、Technical Index

8.OK key, function key 9.HID-USB data transmission figure 1 四、 Technical index Accuracy: ± (a% (‰) reading + word count) index Range Resolution Accuracy Input voltage 4～24V 0.1mV ±(0.2‰+2) Input Current 0～5A 0.1mA ±(0.5‰+2) input power 0～120W 0.1mW ±(0.5‰+2) Load Equivalent 0～9999.9Ω…
Page 6: 五、Function Page Operation Instructions

(2) OK key Long press: Switch the screen display direction. 2、 Capacity / power consumption observation page (see Figure 3) Figure 3 description FNB38 supports 5 sets of capacity / power consumption records, and offline voltage and current curve records.
Page 7
Run:XXX:XX:XX Represents the tester’s startup time, without saving, restarts the timer after restart. Rec:XXX:XX:XX It indicates the valid time of the tester’s recording capacity / power consumption. It is saved offline and will not be lost after power failure. Time It shows the voltage and current offline curve recording time.
Page 8: 3、Capacity / Power Consumption List

(5) OK key Short press: When set to manual recording, recording can be paused / started, and it is invalid when set to automatic recording; Long press: Clear the current group record data, including capacity, power consumption, and record valid time. 3.Capacity / power consumption list (see Figure 4) Figure 4 description…
Page 9: 4、Fast Charge Identification Page

(2) Offline record curve page (as shown in Figure 8), click OK, pop-up clear confirmation window, you can clear the offline record curve separately. (3) Select Clear all Records in the settings to clear all records (5 sets of capacity / power consumption / recording time and voltage and current offline recording curves).
Page 10: 5、Curve Display Page

Figure 6 Figure 7 Figure 8 description Figure 6 is the real-time curve of voltage and current. Figure 7 shows the data D + and D- real-time curves. Figure 8 shows the offline recording curve of voltage and current. Instructions (1) <<…
Page 11: 7、Fast Charge Detection And Trigger Page

FNB38 uses the voltage drop method to measure the internal resistance of the cable. It needs to be used with a constant current load. Instructions (1) << >>key (2) Short press: page turning; (3) OK key Short press: Record the reference value. Long press: switch display curve.
Page 12: Qc2.0 Trigger

number of PDOs may be small. Complete PDO please trigger with PD Time shall prevail. If this problem is solved, the firmware will be updated in the future.(For easier operation, DANGEROUS will not be prompted after this version!!!) Note: Do not connect any electrical appliances during the testing process, otherwise the high voltage triggered during the testing process may burn the electrical appliances! Note: Do not connect any electrical appliances during the testing process, otherwise the high voltage triggered during the testing process may burn the electrical appliances!
Page 13: Qc3.0 Trigger

7.3 QC3.0 trigger Select QC3.0, press OK shortly to enter the QC3.0 trigger page (as shown in Figure 13), Fail Failure will display Trigger Failure! Figure 13 Instructions (1) << >>key Short press: Decrease / increase QC3.0 trigger voltage. (2) OK key Long press: Exit the current page.
Page 14: Huawei Scp Trigger

(2) OK key Long press: Exit the current page. (Still triggering). 7.5 Huawei SCP trigger Select Huawei SCP and press OK key to enter the Huawei SCP trigger page (as shown in Figure 15). Trigger Failure will display Trigger Failure! Figure 15 Instructions (1) <<…
Page 15: Pd Protocol Trigger

the voltage will return to 5V) (2) OK key Long press: Exit the current page. (Still triggering). 7.7 PD protocol trigger (requires connection to Type-C interface) Select PD trigger, short press OK to enter the PD protocol trigger page (as shown in Figure 17).
Page 16: Pd Protocol Monitoring

PD charger-CC line-FNB38-CC line-PD electrical appliances In order to avoid losing data, you can use the HID interface to provide power. When connecting, first connect the charger, FNB38 will automatically judge the communication CC line and switch to the corresponding interface to monitor.
Page 17: Pd E-Marker

(3) >> key Only valid on the monitoring page 2 (Figure 19), short press: switch to view the detailed information of the message package; long press to hold to quickly browse down the information. (4) OK key Short press: You can switch between page 1 (Figure 18) and page 2 (Figure 19). Long press: exit the current page.
Page 18: Pd Protocol Conversion

7.10 PD protocol conversion This function can convert QC2.0 charging head to PD2.0 charging head for PD electrical appliances. When entering the page, the system detects whether the charging head supports QC2.0, if it does not support, it cannot enter. This function automatically finds power-using equipment and supports 2-60W broadcasting.
Page 19: 8、System Information And Settings Page

8.System information and setting page (see Figure 18) Figure 18 description Press and hold << to power on, FNB38 enters the system information and settings page. VX.X Indicates the current firmware version. SN:XXXXXX Indicates the unique serial number of the device.
Page 20
<< >> key: short press: when the green dot is at the maximum grid (20Level, not explained later), change the parameter. Standby screen display brightness setting, the range is 0-20 level, when it is 0, the backlight is turned off. OK key: short press: switch green dot position.
Page 21
dot, which corresponds to which operational block. Long press: Effective when the green dots are NO / YES. << >> key: short press: when the green dot is on the largest grid, change the parameter. Recording time: curve recording time, no recording when NO, range is 0-9 hours, recording time interval is calculated automatically.
Page 22
Temperature display symbol: ° C / ° F. OK key: short press: switch green dot position. Where is the green dot, which corresponds to which operational block. Long press: Effective when the green dots are NO / YES. << >> key: short press: when the green dot is on the largest grid, change the parameter.
Page 23: 六、Upgrade Firmware Instructions

OK key：Short press: switch the green dot position. Where is the green dot, which corresponds to which operable block. Long press: Valid when the green dots are NO/YES. 六、 Upgrade firmware instructions 1、 Open the FNIRSI USB Meter upgrade tool.
Page 24
2. When FNB38 is off, press and hold the OK key to access the HID-USB interface. Shows connected, device model, device firmware version. 3. Click OPEN and select Upgrade Firmware.
Page 25
4.Click START to start upgrading the firmware. After the upgrade is completed, FNB38 will restart automatically.
Page 26
Common problem analysis 1. Why can’t the power reach the maximum power of the charger? 答：The PD protocol has a feature, if the current needs to exceed 3A. First: The charger needs to support protocols exceeding 3A; Second: The CC line connected to the charger needs to support a current of more than 3A.
Page 27
For the function of charging the mobile phone, FNB38 has a function called PD protocol conversion, which can convert the QC protocol to the PD protocol to charge the PD device.
Page 28
CC pull-down, so the PD charger will not supply power. After the power is not supplied, the physical chip of the PD is pulled down by default, and it is powered again, and it does not supply power after it is turned on.
Page 29
8.Why does the fast charge protocol automatically detect and display all red? Answer: During the test, please do not connect the load. If possible, test several charging heads. If all the charging heads are all red, and confirm that these charging heads support…

Несмотря на карантин и активное распространение нового вируса в Китае, разработка и производство USB — тестеров не прекращается. В очередной раз у меня на обзоре свежая модель от Fnirsi — под названием FNB38.

Устройство получило стандартных размеров цветной экран на 1.44″, все современные порты, внешнее питание, возможность обновления ПО и конечно же автоматический триггер протоколов зарядки.

Характеристики:
Бренд: FNIRSI
Модель: FNB38
Интерфейс: USB-A (папа), USB-A (мама), USB-C (in, out), microUSB (in).
Триггер: Есть, Ручной/АВТО: Qualcomm QC2.0/QC3.0/Huawei FCP/SCP/Samsung AFС, Power Delivery PD
Измеряемое напряжение: 4 — 24В
Измеряемый ток: до 5А
Разрешение: 0,0001 V/А
Измеряемая мощность: от 0 до 120Вт
Емкость: до 99999,9 мАч или 9999,99 Вт·ч, память 5 ячеек
Встроенный термодатчик.
Запись в память.
Обновление ПО

Упаковка и внешний вид
Приехал тестер в знакомой металлической коробке с прозрачным окном на лицевой стороне. Но если в прошлый раз, у FNB28 был фирменный логотип, то здесь его нет. Возможно просто не успели подготовить либо мне достался экземпляр из пробной партии.
Комплектация, как таковая отсутствует: кроме тестера ничего другого не положили. Инструкцию и прочие полезности можно найти по ссылке, отсканировав QR-код. Кому это делать лень, могут просто перейти по прямой ссылке на официальный сайт. fnirsi.cn/support.

По своему внешнему виду, новинка ничем не выделяется среди сотни других подобных устройств. Как всегда, корпус представляет из себя сборку на винтах из отдельных составляющих. Цельного варианта скорее всего и не будет. Лицевую сторону прикрывает плашка с прозрачным окошком под экран.

Задняя сторона так же закрыта от механического воздействия. На ней можно наблюдать графические подсказки расположений всех основных интерфейсов USB-тестера.

По оснащенности портами у нас все на должном уровне: имеются все необходимые для тестирования любых современных мобильных и не только устройств. Если говорить более детально, то установлены:

— порты USB-A мама и папа,
— порты Type-C на вход и на выход,
— порты microUSB на вход (один из которых служит для подключения внешнего питания, а также обновления прошивки).
Управление осуществляется через три кнопки: «ОК», «Назад», «Вперед».

USB-A обычные, версии 2.0, но с расчетом на ток до 5А.

Физические габариты соизмеримы с другими моделями, имеющими экран на 1.44″.

Во включенном состоянии:

Внутреннее строение
Далее на очереди осмотр внутреннего мира. Разбирается тестер так же легко, как и его ближайшие собратья — простым выкручиванием винтов.
Сняв с лицевой и задней стороны защитные плашки, остается только сердцевина — основная плата с компонентами.

Помимо цветного TFT экрана с диагональю 1.44 дюйма, есть еще масса других элементов, установленных с обратной стороны.
Как видим, новинка построена на базе популярного микроконтроллера STM32 (F103), шунта R010F на 0.01 Ом, энергонезависимой памяти FT24C256A на 256Кб, чипа распознавания протокола PD и выделенного АЦП для точных измерений INA226.

Применение на практике
Прежде чем приступить к реальным тестам, вкратце расскажу и в очередной раз напомню, для чего могут использоваться такие устройства как USB — тестеры. Конечно же основное их предназначение это быстрая проверка, можно сказать «на ходу» работоспособности сетевых и мобильных зарядных устройств. Определение выдаваемого тока и напряжения, сопротивления (т.е. падения напряжения) используемых нами простых кабелей. Кроме того, продвинутые тестеры дают возможность замерять отдаваемую/заливаемую емкость, измерять пульсации, а так же проверять поддерживаемые протоколы зарядки. Все это реализовано, в том числе и в сегодняшней новинке — Fnirsi FNB38.

И на момент написания данного обзора, модель считается самой дешевой среди своих прямых конкурентов.

По знакомой процедуре сначала обновим прошивку, благо уже есть более свежая версия. Переходим на официальный сайт, в раздел «Поддержка/Support» fnirsi.cn/support. Качаем файл Firmware_Fnb38.zip и распаковываем его содержимое в любое удобное место.

Подготовительные действия выполнены, поэтому возвращаемся к самому устройству. Напомню, управление в нем осуществляется через три функциональные кнопки: «ОК», «Вперед» и «Назад». Удерживаем зажатой первую из них (т.е. «ОК») и подключаем через вход HID USB (microUSB) к компьютеру. На экране тестера увидим надпись DFU 1.10.

Открываем программу Fnirsi USB Meter (не забываем перед этим, сменить на время язык системы на английский). Выбираем свежее ПО, в моем случае тестер пришел с прошивкой версии 1.00, а доступна уже — 1.10. И жмем кнопку START.

После всех выше указанных процедур, герой обзора можно считать готовым к использованию. Разберем доступные режимы и функционал детальнее.

Во-первых, тестер запоминает последний выбранный рабочий стол, что конечно нельзя не выделить. Первый виртуальный экран очень прост по своему виду, на нем отображается:
— Напряжение,
— Ток (и стрелка направления движения),
— Текущая мощность.
Находясь в этом режиме, кнопкой «ОК» можно вращать экран по часовой стрелке на 90, 180, 270 и 360 градусов.

Второй экран отображает:
— Напряжение,
— Ток,
— Текущую мощность,
— Счетчики мАч и Вт.ч
— Температуру,
— Номер ячейки памяти/всего,
— Время записи данных во внутреннюю память/ отсечку с которой начинается запись
— и т.д.
Удержание кнопки «Назад» переключает в режим таблицы с пятью группами памяти.

Третий экран выводит информацию о:
— Напряжении,
— Токе,
— Текущей мощности,
— Сопротивлении,
— Напряжении по дата — линиями и текущем протоколе
— Температуре и т.д.

Четвертый экран — это своего рода упрощенный осциллограф с частотой обновления данных от 0.1с до 5с:

Пятый виртуальный рабочий стол служит тестером падения напряжения на кабелях (сопротивлении). Управлять им очень просто, подключаем тестер с выставленной нагрузкой, сначала напрямую к источнику питания. Затем не меняя конфигурации, соединяем тестер с нагрузкой через кабель.

На фотографии ниже я проверил сопротивление у дорого кабеля microUSB от Blitzwolf и бюджетного от MyGeek. Видим, что у первого оно в два раза меньше чем у второго (чем меньше значение, тем лучше).

Последний, шестой экран — режим ручного и автоматического триггера протоколов зарядки. Поддерживаются: Qualcomm QC2.0, QC3.0, Huawei FCP, Huawei SCP, Samsung AFC, Power Delivery.

Для примера, решил проверить какие протоколы поддерживаются на выходе type-c у внешнего аккумулятора Xiaomi Power Bank 3 (PLM07ZM).

Отдельно можно остановится на скрытом меню, через которое можно произвести тонкую настройку тестера, например калибровку. Так же в нем отображается текущая версия ПО, серийный номер и количество включений. Вход осуществляется зажатием кнопки «Назад» перед подачей питания.

Заключение
Как видим, заявленный функционал у новинки полностью работоспособен. Есть удобное управление через три кнопки, сервисное меню с тонкими подстойками. На сегодняшний день USB-тестер Fnirsi FNB38 с экраном 1.44″, наличием полноценного триггера с Power Delivery можно считать самым доступным, самым дешевым из имеющихся на рынке. И это действительно так.
С купоном продавца 6/21$, его можно приобрести всего за 15$.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie

Приветствую! Сегодня речь пойдет про новинку среди инструментов для тестирования USB устройств и гаджетов — тестер FNB38 от FNIRSI. Это устройство позволяет не только измерять ёмкость батарей, отдаваемую энергию источников питания, но и определять поддерживаемые стандарты питания (есть автотест протоколов), оценивать падение напряжения на кабеле питания. Тестер имеет полный набор разъемов для подключения: USB-A, USB-C, MicroUSB. Есть и отдельный разъем MicroUSB-HID для внешнего питания и обновления встроенного программного обеспечения. Функция ручного включения триггеров быстрой зарядки позволяет запитывать устройства от соответствующих источников питания.

Проверить цену на USB тестер FNIRSI FNB38

Характеристики:
Бренд: FNIRSI
Модель: FNB38
Интерфейс: USB-A (папа), USB-A (мама), USB-C (in, out), MicroUSB HID (in).
Тест быстрой зарядки: Qualcomm QC2.0/QC3.0/Huawei FCP/SCP/Samsung AFС, Power Delivery PD3.0
Триггер: Есть, Ручной/АВТО: QC2.0/QC3.0/PD3.0
Измеряемое напряжение: до 24 В
Измеряемый ток: до 5 А
Разрешение: 0,0001 V/А
Емкость: до 99999,9 мАч или 9999,99 Вт · ч, 5 групп памяти
Встроенный термодатчик, возможность подключения внешнего.
Запись в память.
Возможность обновления прошивок.

Поставляется вот в такой подарочной алюминиевой коробке. Внутри инструкция, ссылка-QR код на полное описание.

Внешний вид USB тестера FNIRSI FNB38

На обороте присутствует полное описание разъемов и кнопок управления.

Основные коннекторы — это USB-A (папа) и USB-A (мама).

Вообще, есть и специализированные USB тестеры с разъемом USB Type-C, например, тестер FNC88 (подробный обзор).

Если вы еще не в курсе, для чего нужен USB тестер, или у вас есть вопросы — то посмотрите отдельную статью про USB тестеры.

Далее переходим к сравнению FNB38 с более старыми версиями.

Для примера тестер RD UM34C. В данном случае литера «С» означает встроенный беспроводной интерфейс (для смартфона, Bluetooth).

До этого я отдавал предпочтение другому USB-комбайну — тестеру WITRN Web-U2 (обсуждение про выбор тестера и WEB-U2).

Из плюсов отмечу большой «глазастый» экран у Web-U2, но стоимость почти в два раза выше. Функционал схожий.

При включении отображается заставка. Есть сервисное меню с тонкой настройкой тестера и активацией перепрошивки.

Экраные меню тестера.

Меню с отображением параметров работы устройства — режим QC, ток, напряжение.	Базовый экран с минимальной информацией (ток, напряжение, мощность), но выведенной крупным контрастным шрифтом. Такой режим интересен для фотографирования для диспута с продавцом.

Графический интерфейс — статистика изменения режима питания устройств. Хорошо видны выбросы по питанию при включении нагрузки.	Режим тестирования потерь в кабелях. Удобно для проверки качества зарядных кабелей.

Активация триггера быстрой зарядки вручную (9V)	Активация триггера быстрой зарядки вручную (12V)

Функция автоматического тестирования протоколов быстрой зарядки.	Меню с триггерами — можно проверить конкретный выбранный протокол.

Триггеры — удобная штука. Подробнее про триггеры в отдельной статье.

Разбирается тестер элементарно. Хорошо видно усиленную дорожку и токоизмерительный шунт в центре.

Сердце устройства — мощный ARM-контроллер STM32F103C8T6.

Если использовать тестер именно как ручной (внешний триггер) с активацией питания 9V / 12V / 20 V, то тогда подбираем себе соответствующий внешний аккумулятор с поддержкой PowerDelivery.

Для примера — можно запитать портативный паяльник TS100, используя кабель USB-DC5525 и павербанк ZMI QB821.

Бонусом — имея определенный набор переходников, можно устроить целую лабораторию по тестированию устройств, кабелей, элементов питания.

Таким образом, за скромные деньги мы получаем мультитестер USB с поддержкой протоколов быстрой зарядки, с возможностью автоматического теста протоколов и кабелей, с ручной активацией нужного триггера QC. Подобный тестер станет полезным в споре с продавцом (для диспута на Алиэкспресс).

Текущая стоимость $15 с учетом купона продавца $6, доставка бесплатная.

Сейчас на главной

Новости

Публикации

Раньше я скептически относился к подобного рода пилам из-за небольшой мощности, которую может выдать аккумулятор, но оказалось, что бесколлекторные высокооборотистые движки в паре с редуктором…

С помощью этого SSD накопителя вы сможете дать второе дыхание вашему старому ноутбуку или компьютеру. Если установите его как системный, то операционная система будет загружаться существенно…

Ненамного медленнее, но намного дешевле. Всё это универсальная SSD-флешка Movespeed с разъёмами USB-C и USB-A. Предлагаю посмотреть, чем же придётся расплатиться за двухкратную разницу в цене…

Этот обзор понравится геймерам, которые выросли в 80-х и 90-х годах или просто любят ретро-игры. В этом обзоре пойдет речь про портативную игровую консоль, которая объединяет большинство…

Компания Meta (признана экстремистской компанией на территории РФ) запустила в прошлую среду, 5 июля, новую социальную сеть под названием Threads. Что же это такое, и…

Весь учебный год дети, как и взрослые работают, на своей работе, у кого школа, а у кого сад. С наступлением лета, приходит долгожданная для детей пора каникул, наконец-то свобода и можно целыми…

Источник

Всем привет. Сегодня хочу рассказать о покупке USB тестера Fnirsi FNB38.
Этот тестер в последнее время активно рекламируют все, кому не лень. И я просто не смог пройти мимо. Очень уж любопытно пощупать новинку. Ну и естественно раз она попала ко мне в руки, расскажу и вам.
Если кратко, то за свои деньги тестер предлагает хороший набор функций, а также при небольших размерах имеет достаточно качественный и информативный экран. Можно сказать, что это одно из лучших предложений на рынке на сегодняшний день за текущую цену.
Начну с характеристик:

Бренд: FNIRSI
Модель: FNB38
Интерфейс: USB-A (папа), USB-A (мама), USB-C (in, out), microUSB (in).
Триггер: Есть, Ручной/АВТО: Qualcomm QC2.0/QC3.0/Huawei FCP/SCP/Samsung AFС, Power Delivery PD
Измеряемое напряжение: 4 — 24В
Измеряемый ток: до 5А
Разрешение: 0,0001 V/А
Измеряемая мощность: от 0 до 120Вт
Емкость: до 99999,9 мАч или 9999,99 Вт·ч, память 5 ячеек
Встроенный термодатчик.
Запись в память.
Обновление ПО

Тестер был куплен на одной из распродаж. Ехал он ко мне в этот раз довольно долго. Аж 35 дней.
На почте я получил вот такую пенопластовую коробку:

Внутри в антистатическом пакте находилась коробка с тестером:

Помимо самого тестера, в коробке находилась бумажка с информацией о сайте производителе:

Сам тестер имеет классическую форму флэшки. На передней стороне расположены название модели и экран, его можно будет увидеть далее.
На задней стороне расположены название модели, а также обозначение портов и кнопок:

На нижнем торце расположены два порта USB Type-C (IN и OUT) а также порт MicroUSB IN

На правом торце расположен штекер USB Type А, а на левом порт USB Type А:

На верхнем торце находятся порт MicroUSB HUB (для подключения к ПК и прошивки тестера) а также три кнопки:

Мой экземпляр пришел немного скажем так кривым. Уж не знаю, это такая сборка, или на него во время хранения кто-то сел, но штекер у тестера кривой. Наверно, чтобы проверять зарядки из-за угла:

В целом и по внешнему виду, и остальной сборке у меня к тестеру претензий нет.
Теперь о функционале. Включаем тестер в любой USB порт, видим первый экран:

Это упрощенный экран показывающий текущее состояние.
Нажимаем кнопку вправо и видим следующий экран:

Вот здесь уже можно увидеть много полезной (и не очень) информации: Напряжение, ток, текущую мощность, счетчики мАч и Вт.ч, температуру, номер ячейки памяти/всего, время записи данных во внутреннюю память/ отсечку с которой начинается запись и т.д.
На следующем экране можно увидеть график отображающий в текущем времени напряжение и силу тока:

На следующем экране отображается функция тестирования USB шлангов.

Нужно это для измерения сопротивления USB шнуров. Подключаем тестер к источнику питания, запоминаем, затем подключаем к этому же источнику уже через USB шнур. Тестер покажет сопротивление кабеля.
Следующий экран — это триггер. Тут можно проверить автоматически все поддерживаемые протоколы зарядного устройства, так и вручную выбрать, и проверить работу какого-то определенного протокола.

В каждом протоколе есть своё подменю, в котором можно вручную выставить нужное напряжение

И это последний экран. Как такового экрана настроек нету. Он тут скажем так скрыт. Чтобы войти в настройки, нужно подать на тестер питание с зажатой кнопкой влево.
А если подать питание на тестер с зажатой кнопкой OK, то он перейдет в режим DFU (режим прошивки). Кстати на моем тестере с завода стояла версия прошивки V1. Поэтому я сразу же решил обновиться до доступной версии 1.2
Для этого подключаю тестер к пк через шнур MicroUSB с зажатой кнопкой ОК.
Саму прошивку я взял на оффсайте.
Тестер без проблем определился в прилагаемой программе прошивальщика:

Программа очень простая. запускаем, выбираем файл прошивки, жмем Start и через 2 минуты имеем готовый результат

Почемуто перед прошивкой у меня выскакивала ошибка на Windows10, но это никак не повлияло на процесс прошивки:

Честно говоря, после прошивки я не заметил никакой разницы в интерфейсе между версиями V1 и v1.2, должно быть прошивка меняет какие-то свои алгоритмы работы или добавляет функции.
Теперь, когда тестер прошит, можно перейти к проверке своих зарядных устройств. Но тут, впрочем, всё в целом как и других тестеров.
Проверка наличия протоколов у разных зарядок и повербанков:

Всё отображается корректно. Как и заявлено.
Нагрузка тут заявлена до 5А. У меня есть нагрузка только до 3А и она также отображается корректно:

Фото наглядного сравнения с другими тестерами, возможно они у вас есть:

На фото тестеры Atorch Q7-T, нагрузка RD LD-25, RUIDENG UM34C, POWER-Z KM001, FNIRSI FNB28 и обозреваемый Fnirsi FNB38
Ну и теперь пара фото для любителей кишков/потрошков:

Заключение:
По характеристикам и внешнему виду пробежались. Немного протестировали и даже разобрали тестер. Теперь можно сделать выводы. А они на мой взгляд такие:
Плюсы тестера:
* Большой и информативный экран
* Наличие триггера и поддержка проверки современных протоколов зарядок
* Наличие портов Type-C
* Цена
* Возможность обновления ПО (на данный момент уже есть три версии прошивки), а значит есть шанс что у тестера будет добавляться функционал
В минусы я бы отнес следующие пункты:
* Цена (для некоторых достаточно иметь тестер за 3 бакса)
* Отсутствие порта Apple Lightning (я не знаю почему в большинстве тестеров нет этого порта, ведь он тоже бывает нужен)
* Отсутствие Bluetooth (не ахти какой важный пункт, но пусть он будет в минусах)
И вроде всё.
Для чего может пригодиться данный тестер. Ну конечно для проверки зарядных устройств и повербанков (проверка мощности, проверка ёмкости, проверка соответствия заявленным характеристикам)
Например, купили на али зарядку, проверили, а в лоте была заявлена поддержка QC3.0 а по факту ее нет. Вполне вариант для открытия спора. Или купили повербанк, заявлено 300 000mAh (утрирую) а в нем всего 3200mAh. Тоже повод для спора.
Также, например, стал плохо заряжаться телефон. Проверяем зарядку и шнур. Часто причина в них.
Занимаемся обзорами, тестер поможет проверить девайс (вариант не для всех, а только для обзорщиков)
В целом же за 15 баксов мы получаем хороший набор функций. Информативный экран. Поддержку всех нужных протоколов и триггер. Вот. Поэтому такой тестер я могу рекомендовать к покупке. Если вам нужны его функции.
Если хотите заказать себе этот тестер, обратите внимание что цена на него 21$, но на странице товара всегда есть купон продавца, дающий скидку до 15$, за которые и можно покупать этот тестер.
На этом весь обзор. Желаю всем хорошего настроения и здоровья. #Сидитедома #Пятница #Малонепейте
