Jd1a 40 инструкция на русском

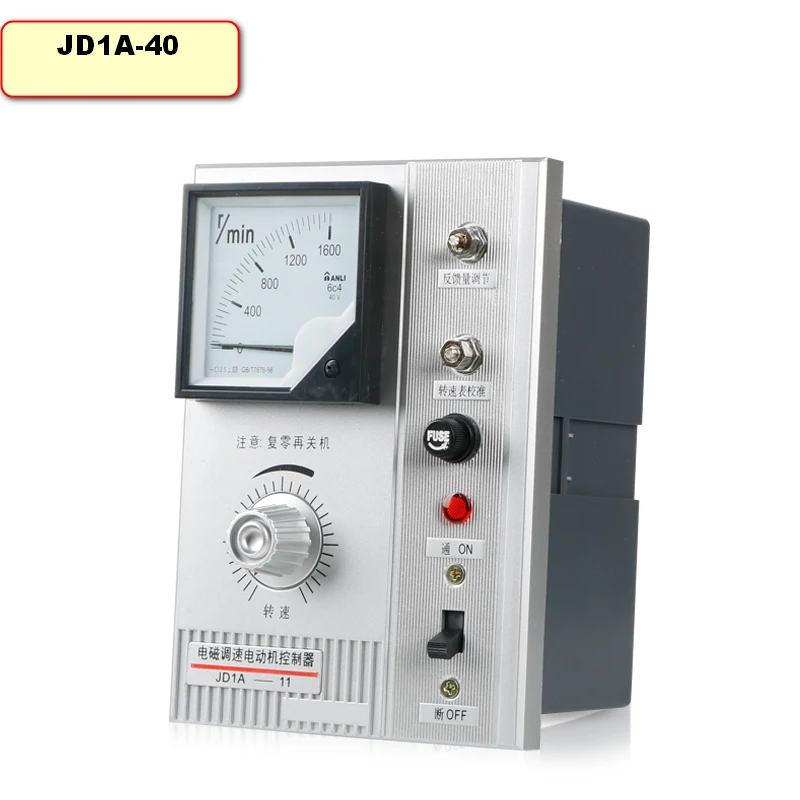

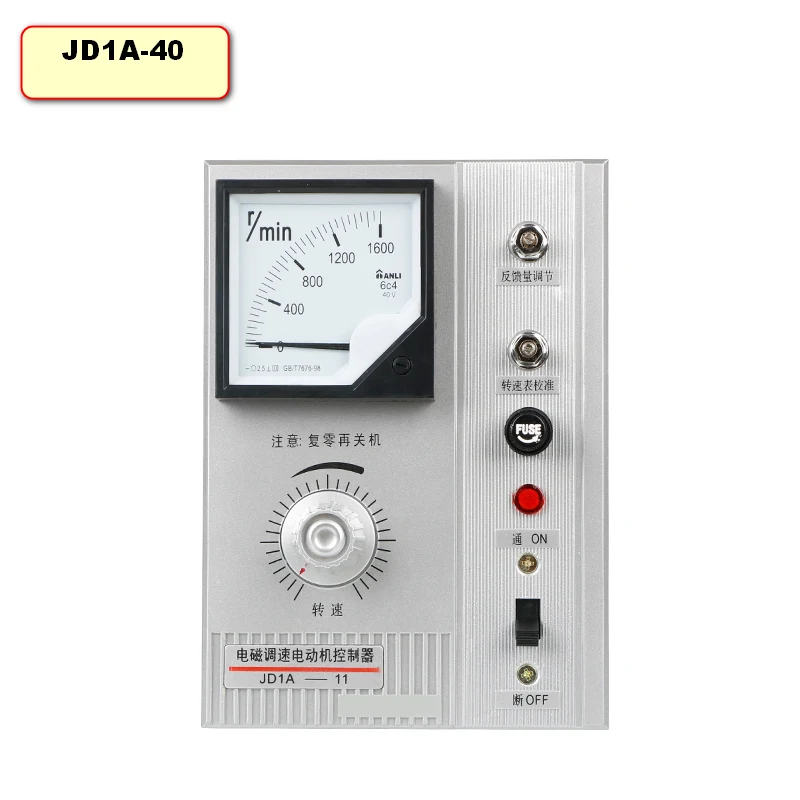

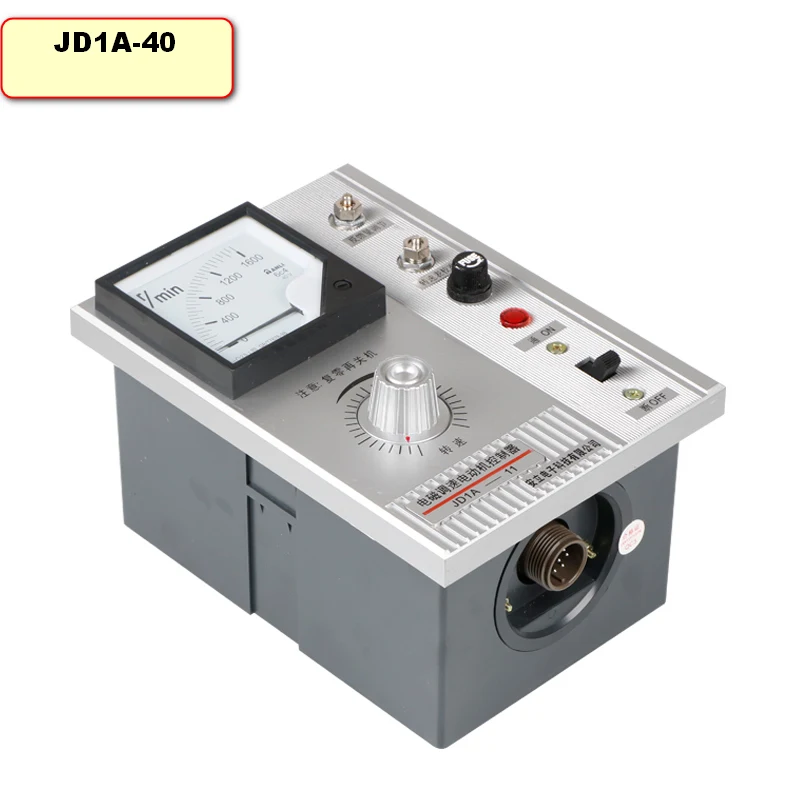

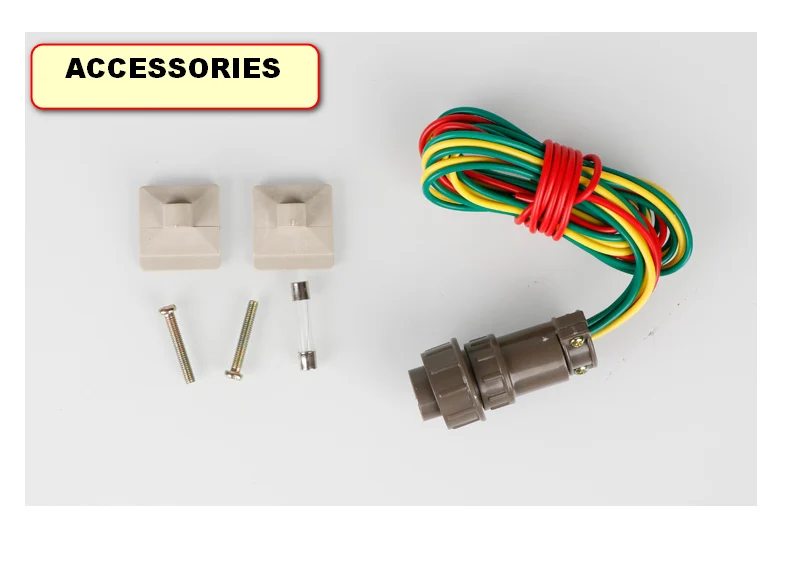

JD1A 40 регулятор скорости электромагнитного двигателя Регулируемый

JD1A-40 регулятор скорости электромагнитного двигателя Регулируемый регулятор скорости двигателя

Описание товара

JD1 серия электромагнитных скоростных устройств разработана продукция, машинное оборудование и электронная промышленность национальное единение является национальной десятой партией совместного продвижения энергосберегающих продуктов, используемых в электромагнитной скорости регулирования скорости двигателя управления скоростью, реализуйте плавное регулирование скорости постоянного крутящего момента, когда нагрузка вентилятора насосы, имеют очевидный энергосберегающий эффект.

Основные технические параметры:

Модель: JD1A-40

Источник питания: 220 В, 50-60 Гц

Макс. Выход: DC90V 5A

Управляемая Мощность двигателя: 11-40 кВт

Tachogenerator: трехфазный Промежуточный частотный коэффициент напряжения ≥ 2 В/100 об/мин

Скорость: ≤ 2.5%

Точность постоянной скорости: ≤ 1%

Диапазон скорости: 1420-100 об/мин

Примечание: При превышении 8А менее 12А рабочие часы не более 30 минут.

Номера штекеров ———— Описание

1 ————————- 220 В

2 ————————- 220 В

3 —————————————————————————————————

4 —————————————————————————————————

5 ватт выход генератора скорости U

6 ватт выходной генератор скорости V

7 ватт выходной генератор скорости

Обзор продукта

Доставка и обслуживание

Свяжитесь с нами

Оплата может быть осуществлена онлайн из системы Aliexpress. Или вы можете отправить платеж непосредственно на банковский счет нашей компании.
Удивленная цена будет предоставлена для оптового заказа. Свяжитесь с нами, чтобы узнать о товарах и хорошей стоимости курьерской доставки.

Мы гарантируем, что продукт является 100% оригинальным брендом, новый и Отгрузка в хорошем состоянии!

С нетерпением ждем вашего заказа и нашего хорошего сотрудничества!
Электронная почта (адрес горячей почты): welltechcn на hotmail.com
Тел: + 86 15067869100
Wechat ID: welltechcn
Whatsapp: + 8615067869100

Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.

Отзывы покупателей

*о других товарах

Отзывы

Здесь вы можете оставить свой отзыв о данном товаре.

Источник

Описание

Если вы хотите купить другую модель, свяжитесь с нами!

JD1A-40/11/90 м, по умолчанию является JD1A-40

Номер модели: Jd1a-11 скорость: 125 ~ 1250 об/мин 0,55 ~ 11 кВт

Номер модели: Jd1a-40 скорость: 132 ~ 1320 об/мин 15 ~ 40 кВт

Номер модели: Jd1a-00 скорость: 440 ~ 1320 об/мин 45 ~ 90 кВт

Источник

20 Янв 2013

Всем доброго дня!
Собственно проблема — движок на станке не держит скорость, разгоняется. Дефект в регуляторе (проверено заменой на заведомо исправный). При включении на столе, с нагрузкой вместо муфты — лампа, всё в норме, ничего не плывёт, питания стоят как влитые.Подетальная прозвонка ничего не дала, всё вроде исправно. Но дефект есть.
Вопрос — как сэмулировать таходатчик или как обмануть ОС?
Таходатчик трёхфазный, подключается к клеммам J K L

Ещё инфа во вложении, если потребуется.

► 20090522105129 (1).rar

20 Янв 2013

AKTAU сказал(а):

Вопрос — как сэмулировать таходатчик или как обмануть ОС?
Таходатчик трёхфазный, подключается к клеммам J K L

Напряжение, снимаемое с таходатчика, выпрямляется и сглаживается конденсатором. На любые два вывода подаешь постоянное напряжение.

20 Янв 2013

А через С4 пульсации снимаются? Чёт не пойму.

20 Янв 2013

AKTAU, ты бы схему в нормальном качестве выложил.

Добавлено 20-01-2013 16:30

В схеме два источника напряжения включены встречно.
Первый ( опорное ) VS1 + VS2. Второй – таходатчик.
В исходном состоянии транзистор BG2 открыт напряжением первого источника.
Как только напряжение с таходатчика сравняется с опорным напряжением, транзистор закроется.

20 Янв 2013

20 Янв 2013

AKTAU сказал(а):

Короче, если на С3 тупо подать постоянку с БП

на два любых вывода таходатчика, в любой полярности, вольт до 16 регулируемое, можно и переменку.

20 Янв 2013

Что-то в схеме управление тиристора тормознулся я. Никак не врублю.

20 Янв 2013

AKTAU сказал(а):

Блин, не могу найти схему в лучшем качестве,

Так выложи то что имеешь туда, откуда можно скачать.

20 Янв 2013

culibin, так виднее?

21 Янв 2013

ссылка скрыта от публикации
тут получше схема видна

21 Янв 2013

Вобщем подал я напругу на выход выпрямителя, на С3, идеально всё работает. На диоды я не грешу, ну с чего бы им там вылетать, ни напруги ни токов (но заменил все на всякий случай) поеду на объект, воткну, ещё повнимательней гляну. Такие дела.

21 Янв 2013

Всё. Запустил станок.
culibin, спасибо! :beer:

21 Янв 2013

21 Янв 2013

culibin, поменял диоды в выпрямителе таходатчика с 1N4007 на FR207. Потому что проверить не смог корректно эту цепь и всё завелось. Все шесть штук. Может какой в утечке был, не знаю.

21 Янв 2013

AKTAU, Лихо! повезло…

21 Янв 2013

Два варианта — либо повезло, либо нет. Время покажет.

22 Янв 2013

По трезвом размышлении, вынужден признаться, коллеги, что занимался я хернёй.
Блок был исправен, просто неотстроен. А с методой регулировки я был незнаком, поэтому начал не с того, с чего нужно было бы.
Там дело в чём — система с э/магн. муфтой достаточно инерционная и таходатчик отрабатывает не мгновенно, а при неправильной регулировке контроллера (да блок-то примитивный) вообще начинает себя вести как попало — двигаться рывками, разгоняться и.т.д.
Короче, вся фишка была в том, чтобы очень медленно крутить потенцы, учитывая инерционность, отстраивая характеристику. А не менять диоды :gigi:
Недостаток профессионализма, да
Будем тренироваться
На сегодня робот с PLC, во где гемор походу будет!

22 Янв 2013

Брам сказал(а):

Что-то в схеме управление тиристора тормознулся я. Никак не врублю.

Похож на фазовый регулятор с обратной связью ИМХО. Можно проверить блок отдельно на столе. Подать на два входа тахо вольт 12 , лампочку на муфту и крутить один или два регулятора. В очень узком диапазоне лампочка должна менять яркость.

23 Янв 2013

Брам, да так оно и есть. Но лампочка не двигатель, у неё инерционности нет.И яркость меняется не в узком диапазоне, а вполне в широком. А вот движок с муфтой ведёт себя по другому.

15 Сен 2014

AKTAU, у нас такой же блок управления э/муфтой JD1A-40. Стоит на китайском криогенном насосе.

Сбили настройки «чувствительности» и «колибровки»… (((
Отстроить пока не получается, муфта двигается рывками, горят ремни даже без нагрузки и т.д. и т.п.

Вы не могли бы подсказать методику отстройки блока.

На входе у нас эл. двигатель 18,5kW, 1250 об/мин.

Источник

Описание и отзывы

Характеристики

JD1A-40 220 В 90VDC 5A 40 кВт электромагнитный Регулируемый регулятор скорости двигателя

Описание продукта:

Рабочие условия

1. Широта не более 1000 м

2. Температура окружающей среды:-5 ℃ ~ 40 ℃

3. Относительная влажность не более 90%(below20 ℃)

4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г

5. Колебания напряжения <10% рейтинг работы гарантировано

6. На рабочем месте, не должно быть проводящий газа.

Регулировка и пусконаладочных работ

Настройка и ввод в эксплуатацию JD1A и JD1B

1) Установите проводку согласно pic.1, выходные затычки 3 и 4 подключен к обмотка муфты или к нагрузке

Осветительные лампы и выходной терминал соединены с 100 Вт выше Вольтметр постоянного тока

2Переключатель на производстве источников питания, индикация лампы освещения выход или потенциометров WI для регулировки скорости sjall у вас 0-90V прыжки напряжения, таким образом, при открытии цепи, по нашему мнению, Рабочая будет хорошо

1. Калибровка тахометр, из-за напряжения имеет некоторую разницу в каждом измеряется мотор, следовательно, соотношение цена/качество отображения в Тахометр: будет пересмотрена в соответствии с фактическими скорость вращения, когда муфта до заданной скорости, используйте дополнительный осевой Тахометр или цифровой тахометр для измерения фактической скорости вращения. При измерении значение отличается от значения, отображаемого в Указателе тахометра. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».

2. Самая высокая скорость: поворотный потенциометр скорости для макси по часовой стрелке. И регулировать потенциометр обратной связи; Сделать двигатель работать под высоким Скорость вращения.

3. Во время бега, если периодически делает это происходит, развязка выходные клеммы 3 и 4.As для JD1B, он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции,

Осуществляет лучшую устойчивость.

Он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции.

Структура и проводки

JD1A, JD1B Тип электромагнитного мотора активатор имеет литой корпус структуры, до LP5X
Степень защиты, это может быть панель вставки, провод доход от нижней части.

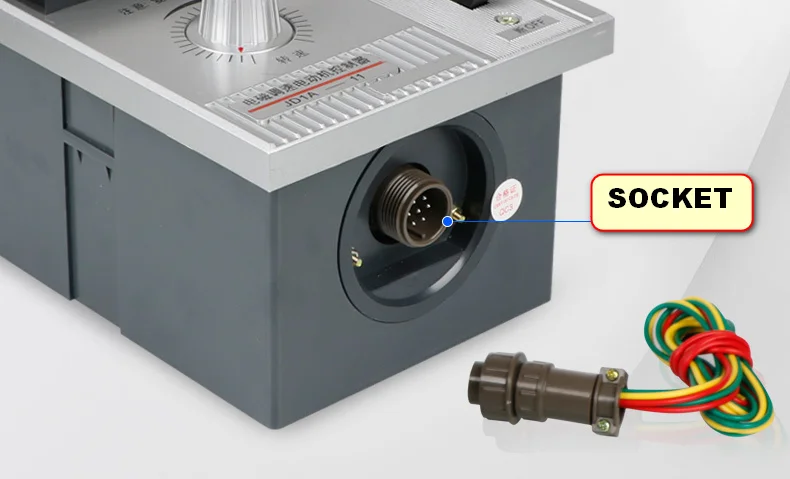

Фото 1 проводка штепсельной вилки исходящего

WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plugВо избежание повреждений.

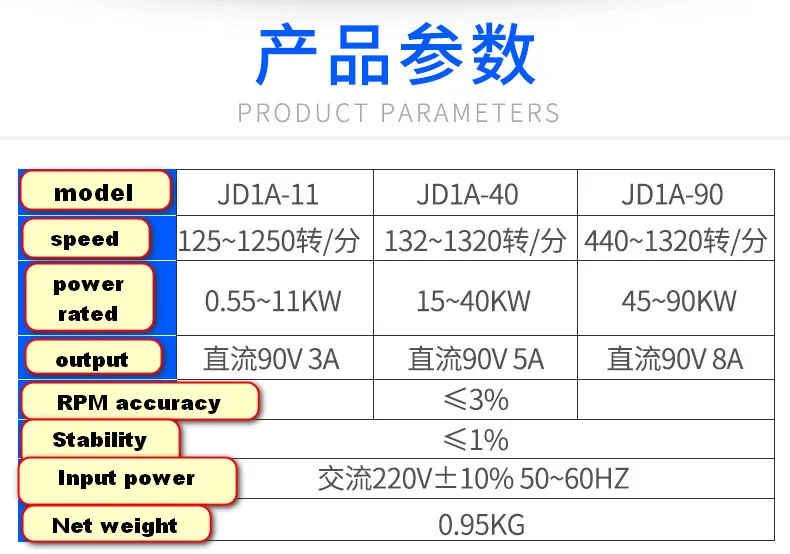

Параметр метода

Модель	JD1A-11	JD1A-40	JD1A-90
Напряжение питания	~ 220 В +-10% 50 ~ 60 Гц
Максимальная выходная мощность	DC90V/3.15A	DC90V/5A	DC90V/8A
Детали для мотора контроллера питания	0,55 ~ 11KW	15-40 км	45-90 км
Тахогенератор	Трехфазный	В	24-45V
Изменения в скорости	<= 2.5%	<= 2.5%	<= 2.5%
Фиксированный-скорость, высокая точность		<= 1%
Размер (мм)	245150135

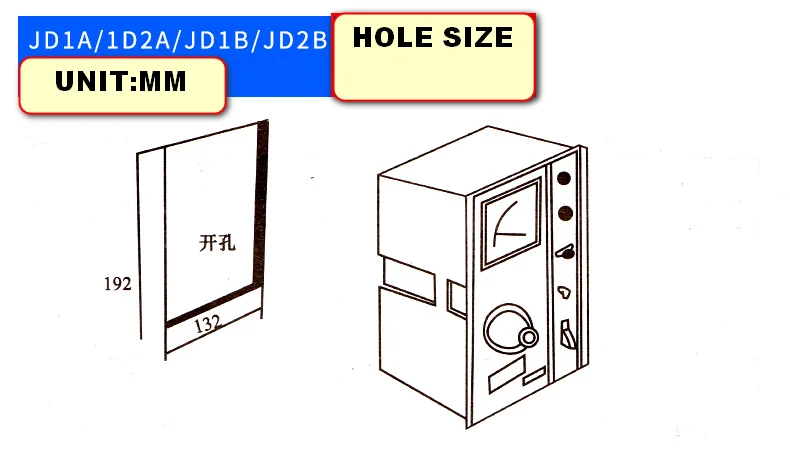

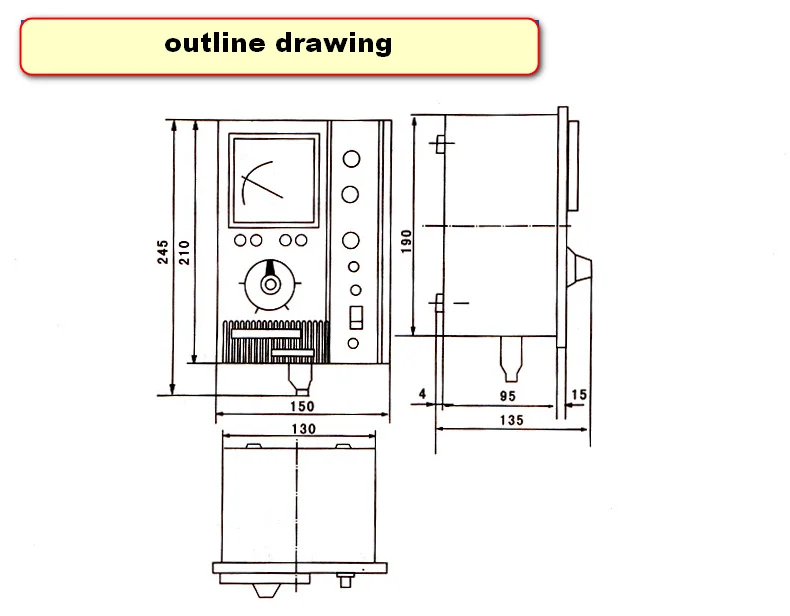

Габаритные размеры

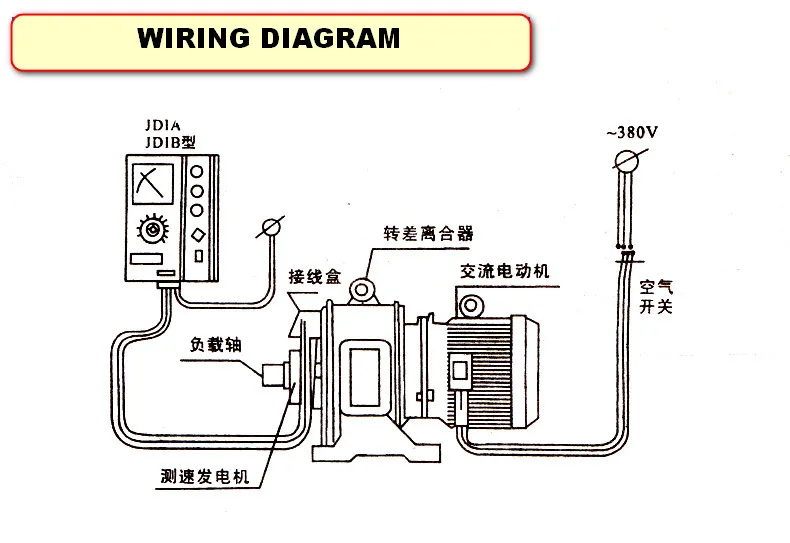

Схема подключения
