Котел газовый газовик напольный инструкция по применению

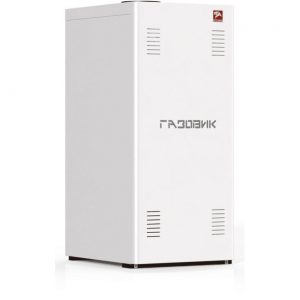

Котел lemax ГАЗОВИК АОГВ-11.6-1 — инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Вы можете скачать инструкцию к lemax ГАЗОВИК АОГВ-11.6-1 по ссылке ниже, если не хотите ждать загрузки. Если остались вопросы, задайте их в комментариях после инструкции.

«Загружаем инструкцию», означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Полезные видео

СОДЕРЖАНИЕ УВАжАемый пОкУпАтель…

Страница 2

• Изображение
• Текст

2

АОГВ В. 1.01АОГВ В. 1.01

СОДЕРЖАНИЕ

УВАжАемый пОкУпАтель! …………………………………………………………3

1. ВнимАние ………………………………………………………………………………..3 2. кОмплектнОСть……………………………………………………………………….4 3. ОБЩие УкАЗАниЯ ……………………………………………………………………..4 4. тРеБОВАниЯ БеЗОпАСнОСти …………………………………………………….4 5. УСтРОйСтВО АппАРАтА ……………………………………………………………..7 6. пОДГОтОВкА к РАБОте ………………………………………………………………7 7. пОРЯДОк РАБОты ……………………………………………………………………..7 8. УкАЗАниЯ пО мОнтАжУ, теХниЧеСкОе ОБСлУжиВАние …………….8 9. ГАРАнтийные ОБЯЗАтельСтВА ………………………………………………….9 10. пРАВилА УпАкОВки, тРАнСпОРтиРОВАниЯ и ХРАнениЯ …………..10 11. СВиДетельСтВО О пРиемке ……………………………………………………11 13. ВОЗмОжные неиСпРАВнОСти и метОДы иХ УСтРАнениЯ ……….11

УСтРОйСтВО АппАРАтА ……………………………………………………………12

СХемА мОнтАжА СиСтемы ОтОплениЯ …………………………………..13

. УСтРОйСтВО АппАРАтА …

Страница 7

• Изображение
• Текст

АОГВ В. 1.01

7

АОГВ В. 1.01

5. УСтРОйСтВО АппАРАтА

5.1. Аппарат представляет собой сварную конструкцию, образующую по всему пе-

риметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части аппарата находится газоотводящий патрубок для удаления продуктов сгорания из топки.

на задней поверхности аппарата раположены резьбовые патрубки, предназна- ченные для подключения аппарата к системе отопления. Регулирование и под- держание заданной температуры обеспечивается терморегулятором, модули- рующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

6. пОДГОтОВКА К РАБОтЕ

6.1. после подключения аппарата к системе газоснабжения и заполнения тепло-

носителем отопительной системы, работники специализированного сервис- ного центра или местного управления газового хозяйства должны отрегули- ровать и проверить на срабатывание автоматику безопасности и регулиров- ку температурных режимов, а также проверить герметичность всех резьбо- вых соединений на газопроводе аппарата и до него.

6.2. перед розжигом газовой горелки проверить наличие тяги по п. 4.3. при отсут-

ствии тяги зажигать газогорелочное устройство запрещается.

7. пОРЯДОК РАБОты

Для АОГВ на основе «630 EUROSIT» и инжекционной горелки (см. рис. 1)

7.1. Открыть газовый клапан на подводящем газопроводе. 7.2. начальное положение круглой рукоятки управления 3 (рис. 4) в позиции «вы-

ключено» (

). повернуть рукоятку управления 3 против часовой стрелки в

позицию розжига (

).

7.3. нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд,

нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной го- релке.

после розжига запальной горелки рукоятку управления необходимо удер- живать нажатой 60 секунд, затем плавно отпустить. если пламя погаснет – посторить пункт 7.2.-7.3. не ранее, чем через 1 минуту (или после самопро- извольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

7.4. Для включения основной газовой горелки повернуть рукоятку управления 3

против часовой стрелки до позиции 1-7. максимальная температура 80

ºС те-

плоносителя соответствует цифре 7 на рукоятке управления (при соблюдении условий п. 8.4.).

7.5. Для отключения основной газовой горелки повернуть рукоятку управления 3 по

часовой стрелке до позиции (

). при этом на пилотной горелке будет удер-

живаться пламя.

7.6. Для полного отключения подачи газа на пилотную горелку повернуть рукоятку

управления по часовой стрелке в позицию «выключено» (

).

Приступаем к работе

Для определения причины возникновения неисправности проверим цепь термопары — электромагнитный клапан. Для начала проверяем датчик тяги. В данном котле он расположен на газоходе. Для этого снимаем две клеммы с датчика.

Замыкаем две клеммы между собой, они должны соединиться плотно (для этого можно их немного поджать плоскогубцами).

Пробуем произвести розжиг запальника. В случае если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Для начала проверим его.

Примечание: в данной работы мы демонтируем датчик для того, чтобы показать особенности его установки на котле и маркировку. Для проверки это делать не обязательно.

Откручиваем два винта крепления датчика тяги к газоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу газохода, а установлен на паронитовых прокладках. Это необходимо для того, чтобы уменьшить нагрев датчика через его контакт с корпусом, а также чтобы обеспечить зазор между отверстием в газоходе и плоскостью датчика.

Осматриваем датчик. Его контакты должны крепко держаться на корпусе. На них не должно быть окисления. Номинал датчика (температура, при котором контакт датчика разомкнется) в данном случае 75 °С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, измеряя его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1–2 Ом. В случае если датчик не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания).

Если датчик удалось прозвонить, протираем спиртом контакты датчика и клеммы цепи, поджимаем их плоскогубцами и просушиваем. Монтируем датчик на место и подключаем его. Пробуем произвести розжиг.

Если розжиг удалось произвести, причина неисправности найдена и устранена.

Обязательно после розжига основной горелки нужно проверить тягу. Для этого можно поднести руку к месту, где установлен датчик тяги. Из этого отверстия не должно идти тепло. Если это происходит — необходимо устранять причину, вызывающую недостаточную тягу. Датчик в таком случае срабатывает правильно.

Внимание! Эксплуатировать котел с неисправным дымоходом категорически запрещено!

Если розжиг произвести не удалось, идём дальше по цепи. Контакты от датчика тяги идут к тягопрерывателю (прерывателю термопары).

Снимаем клеммы с контактов тягопрерывателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

Если это условие соблюдается, производим следующие действия. Ключом № 9 откручиваем гайку крепления термопары к тягопрерывателю. Ключом № 12 откручиваем на пол оборота тягопрерыватель, который состоит из двух деталей: латунной гильзы и пластиковой вставки.

. Горизонтальные участки трубопроводов системы отопления нео…

Страница 9

• Изображение
• Текст

АОГВ В. 1.01

9

АОГВ В. 1.01

8.7. Горизонтальные участки трубопроводов системы отопления необходимо выпол-

нять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату. Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

8.8. трубопроводы, отопительные радиаторы и места их соединений должны быть

герметичными, подтеки воды не допускаются.

8.9. не сливайте воду из аппарата и системы отопления в неотопительный период, т.

к. это приводит к ускоренному корродированию и преждевременному выходу ап- парата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

8.10. Для исключения засорения (загрязнения) аппарата и отопительной системы на

обратном трубопроводе перед аппаратом рекомендуется установить шлакоот- делитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

8.11. наблюдение за работой аппарата возлагается на владельца, который обязан

содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

8.12. Ежегодный профилактический осмотр, обслуживание и ремонт аппара-

та должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая быто- вые газовые приборы.

8.13. Запрещается эксплуатация аппарата при заполнении отопительной си-

стемы этиленсодержащей жидкостью. Жесткость воды для заполения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л

1)

. несоблюдение данных требований влечет за собой пре-

кращение гарантийных обязательств.

9. ГАРАНтИйНыЕ ОБЯЗАтЕльСтВА

9.1. Гарантийный срок эксплуатации аппарата при выполнении обязательно-

го ежегодного профилактического обслуживания и соблюдении потре- бителем условий транспортировки, хранения, монтажа и эксплуатации – 36 месяцев со дня продажи. Срок службы аппарата 14 лет.

9.2. В случае отказа в работе аппарата в течение гарантийного срока эксплуа-

тации при соблюдении требований п. 9.1. потребитель имеет право на бес- платный ремонт, а в случае заводского брака теплообменника – замену ап- парата.

Гарантийный ремонт аппарата производится специализированными сервис- ными центрами или службами газового хозяйства. по результатам ремонта оформляется талон на гарантийный ремонт.

9.3. предприятие-изготовитель не несет ответственности и не гарантирует работу

аппарата в случаях: – несоблюдения правил установки и эксплуатации; – если монтаж и ремонт аппарата проводились лицами или организациями на

это не уполномоченными

2)

;

1) жесткость воды выражают в ммоль экв/л (1 ммоль экв/л соответствует 20,04 мг/л катионов Са2+ или 12,16

мг/л катионов мд2+). Различают воду мягкую (общая жесткость до 2 ммоль экв/л), средней жесткости (2-10 ммоль экв/л) и жесткую (более 10 ммоль экв/л).

2) пОСтАнОВление от 29 сентября 2003 г. №170 об утверждении правил и норм технической эксплуатации жи-

Какой принцип действия у автоматики

Если взять к рассмотрению, по какому принципу работает система безопасности прибора, то из этого будет сделан однозначный вывод – основные моменты всего устройства конструкции – это:

• предохранительный клапан;
• основной клапан.

Именно они ответственны за то, что прекращается подача газа в рабочую камеру. Они же и открывают доступ топлива. На этом принципе выстроена вся автоматика для газовых котлов.

Разница же наблюдается только в том, что есть наличие функций, идущих, как дополнительные в работе приборов, которые снабжены автоматической регулировкой.

То есть само устройство работает за счет того, что взаимодействуют оба клапана.

В основном, все системы функционируют по следующей схеме:

1. Регулятор ставится в положение, необходимое для того, чтобы начался набор температуры для отапливания помещения.
2. На датчик подается сигнал, что система заработала.
3. Отсечной и моделирующий клапаны начинают регулировать величину потока топлива. Как следствие, устанавливается та интенсивность, с которой нагревается котел.

Для того чтобы понимать, как происходят все эти внутренние процессы, необходимо рассмотреть саму конструкцию устройства автоматики для газовых котлов.

На этом пункте лучше остановиться детально, потому что тогда вопрос о том, какой котел выбрать для домашнего отопления на газе, будет более понятен. А также можно будет приобрести самую эффективную модель с высоким порогом безопасности.

если не заполнен контрольный талон на установку котла …

Страница 10

• Изображение
• Текст

10

АОГВ В. 1.01АОГВ В. 1.01

– если не заполнен контрольный талон на установку котла (нет печати органи-

зации);

– если в гарантийном талоне отсутствует штамп торгующей организации и

дата продажи;

– если не проводилось обязательное ежегодное обслуживание аппарата; – при механических повреждениях и нарушениях пломб; – при образовании накипи и прогара на стенках теплообменника.

9.4. Срок службы аппарата 14 лет. 9.5. предприятие оставляет за собой право вносить изменения, не ухудшающие

эксплуатационных характеристик.

9.6. Работы, связанные с техническим и профилактическим обслуживанием, не яв-

ляются гарантийными.

10. пРАВИлА УпАКОВКИ, тРАНСпОРтИРОВАНИЯ И ХРАНЕНИЯ

10.1. Аппараты поставляются в упаковке предприятия-изготовителя. 10.2. Аппараты транспортируются автомобильным, водным и железнодорожным

транспортом в соответствии с правилаим перевозки грузов, действующими на конкретном виде транспорта.

10.3 Аппараты транспортируются только в вертикальном положении, резкие встря-

хивания и кантовка не допускаются. при транспортировке необходимо преду- смотреть надежное закрепление аппаратов от горизонтальных и вертикальных перемещений.

10.4. Упакованные аппараты должны складироваться вертикально. 10.5. неустановленные аппараты хранятся в упаковке предприятия-изготовителя.

Условия хранения аппаратов в части воздействия климатических факторов – 4 ГОСт 15150-86.

11. СВИДЕтЕльСтВО О пРИЕмКЕ

Аппарат стальной газовый отопительный водогрейный.

Заводской номер _____________________________________________________

модель аппарата __________________________________________________________________

соответствует ГОСт 20219-74 и признан годным для эксплуатации

Аппарат проверен на прочность и герметичность гидравлическим давлением

0,2 мпа (2 кг/см

2

)

Дата изготовления _________________________________________________________________

представитель завода ________________________________________________

Отк ____________________________________________________________________________________ м.п.

лищного фонда.

5.5.2. монтаж и демонтаж газопроводов, установка газовых приборов, аппаратов и другого газоиспользую- щего оборудования, присоединение их к газопроводам, системам поквартирного водоснабжения и тепло- снабжения производится специализированными организациями.

Комментарии

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

• Кликнуть →

Купила новый препарат в аптеке для похудания. Открываю, а там пусто и только инструкция по применению, два слова: — Не жрать!

Мануалза!manualza.ru

Всё ещё не с нами?

Причины срабатывания

Поводом срабатывания автоматической системы контроля могут быть разные неполадки в установке конструкции дымоудаления, сбои самих параметров датчика.

Предохранительный термостат отходящих газов 70 °С

Рассмотрим самые распространённые:

1. Сильный ветер. Порыв ветра может задуть газовую горелку. Чтобы этого не случилось, приобретают стабилизатор для агрегата и устанавливают его на месте выходного патрубка.
2. Засорение дымоходной системы. В данном случае потребуется чистка.
3. Слабые тяговые параметры. Датчик тяги газового котла реагирует при нагреве 950-1500 °С. Из-за сложности отвода дыма, происходит перегрев внутри дымоудаляющей системы и отключение газового клапана.
4. Неверный монтаж газового оборудования.
5. Неправильность расчёта габаритов дымохода. Высота дымохода измеряется в зависимости от отдалённости трубы от конька кровли. Рекомендуемое расположение – точно по центру крыши. В данном случае оголовок будет возвышаться над коньком более чем на полметра.

Газовые котлы Лемакс составляют серьезную конкуренцию европейским аналогам.

Они собраны из запчастей, изготовленных признанными лидерами в производстве теплотехники — фирмами Vaillant, Sit и прочими известными производителями.

При отличном качестве, стоимость котлов Лемакс в два и более раз ниже, чем у «европейцев».

В основном, это достигается путем исключения из конструкции всех дополнительных устройств и узлов, оставлены только самые необходимые элементы.

Это положительно сказывается на работоспособности агрегатов, снижает частоту поломок или отказов, но некоторые неисправности все же случаются.

СОДЕРЖАНИЕ УВАжАемый пОкУпАтель…

Страница 2

• Изображение
• Текст

2

АОГВ В. 1.01АОГВ В. 1.01

СОДЕРЖАНИЕ

УВАжАемый пОкУпАтель! …………………………………………………………3

1. ВнимАние ………………………………………………………………………………..3 2. кОмплектнОСть……………………………………………………………………….4 3. ОБЩие УкАЗАниЯ ……………………………………………………………………..4 4. тРеБОВАниЯ БеЗОпАСнОСти …………………………………………………….4 5. УСтРОйСтВО АппАРАтА ……………………………………………………………..7 6. пОДГОтОВкА к РАБОте ………………………………………………………………7 7. пОРЯДОк РАБОты ……………………………………………………………………..7 8. УкАЗАниЯ пО мОнтАжУ, теХниЧеСкОе ОБСлУжиВАние …………….8 9. ГАРАнтийные ОБЯЗАтельСтВА ………………………………………………….9 10. пРАВилА УпАкОВки, тРАнСпОРтиРОВАниЯ и ХРАнениЯ …………..10 11. СВиДетельСтВО О пРиемке ……………………………………………………11 13. ВОЗмОжные неиСпРАВнОСти и метОДы иХ УСтРАнениЯ ……….11

УСтРОйСтВО АппАРАтА ……………………………………………………………12

СХемА мОнтАжА СиСтемы ОтОплениЯ …………………………………..13

Не запускается (зажигается)

Розжиг агрегата производится по определенной схеме. С первого раза он запускается далеко не всегда, и это вполне нормально. Но, если после многократных попыток котел не разжигается, необходимо проверить состояние узлов, ответственных за розжиг.

Возможными причинами могут быть:

• Выход из строя электронной или механической системы розжига. Надо заменить систему, или прочистить контакты термопары.
• Пропало напряжение в сети электропитания (для энергозависимых агрегатов).
• Закрыт вентиль на трубе подачи газа.
• Давление газа в системе не соответствует номинальным показателям.
• Засорились форсунки главной горелки. Необходимо прочистить их и запустить котел.

Все эти причины являются наиболее распространенными, но далеко не единственно возможными. Любая неисправность в системе может отрицательно повлиять на розжиг котла.

ОБРАТИТЕ ВНИМАНИЕ!

Если перепробованы все варианты, но проблема не решена, надо вызывать мастера из сервисной организации.

. УСтРОйСтВО АппАРАтА …

Страница 7

• Изображение
• Текст

АОГВ В. 1.01

7

АОГВ В. 1.01

5. УСтРОйСтВО АппАРАтА

5.1. Аппарат представляет собой сварную конструкцию, образующую по всему пе-

риметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части аппарата находится газоотводящий патрубок для удаления продуктов сгорания из топки.

на задней поверхности аппарата раположены резьбовые патрубки, предназна- ченные для подключения аппарата к системе отопления. Регулирование и под- держание заданной температуры обеспечивается терморегулятором, модули- рующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

6. пОДГОтОВКА К РАБОтЕ

6.1. после подключения аппарата к системе газоснабжения и заполнения тепло-

носителем отопительной системы, работники специализированного сервис- ного центра или местного управления газового хозяйства должны отрегули- ровать и проверить на срабатывание автоматику безопасности и регулиров- ку температурных режимов, а также проверить герметичность всех резьбо- вых соединений на газопроводе аппарата и до него.

6.2. перед розжигом газовой горелки проверить наличие тяги по п. 4.3. при отсут-

ствии тяги зажигать газогорелочное устройство запрещается.

7. пОРЯДОК РАБОты

Для АОГВ на основе «630 EUROSIT» и инжекционной горелки (см. рис. 1)

7.1. Открыть газовый клапан на подводящем газопроводе. 7.2. начальное положение круглой рукоятки управления 3 (рис. 4) в позиции «вы-

ключено» (

). повернуть рукоятку управления 3 против часовой стрелки в

позицию розжига (

).

7.3. нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд,

нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной го- релке.

после розжига запальной горелки рукоятку управления необходимо удер- живать нажатой 60 секунд, затем плавно отпустить. если пламя погаснет – посторить пункт 7.2.-7.3. не ранее, чем через 1 минуту (или после самопро- извольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

7.4. Для включения основной газовой горелки повернуть рукоятку управления 3

против часовой стрелки до позиции 1-7. максимальная температура 80

ºС те-

плоносителя соответствует цифре 7 на рукоятке управления (при соблюдении условий п. 8.4.).

7.5. Для отключения основной газовой горелки повернуть рукоятку управления 3 по

часовой стрелке до позиции (

). при этом на пилотной горелке будет удер-

живаться пламя.

7.6. Для полного отключения подачи газа на пилотную горелку повернуть рукоятку

управления по часовой стрелке в позицию «выключено» (

).

Как устроен и как работает котел Лемакс

Местом расположений предприятий фирмы Лемакс выступает российский город Таганрог. Поставка основных комплектующих для собираемого на собственных мощностях котельного оборудования осуществляется как западными, так и отечественными партнерами. Изготовлением теплообменника и корпуса в основном занимаются российские предприятия, ну а блоки управления, автоматика и горелки поступают из-за рубежа.

Котлы данного типа могут оснащаться как открытыми, так и закрытыми камерами сгорания. На корпусе агрегатов всегда имеются регуляторы давления и температуры. Включить котел Лемакс, как правило, можно не только от сети: некоторые модели вообще не зависят от электрической энергии. Как гласит техника безопасности, прибор фирмы Лемакс всегда должен коммутироваться с дымоходом. Для установки оборудования подходят только помещения с хорошей вентиляцией.

Характерными особенностями таганрогских приборов выступает простота процедуры, как зажечь котел Лемакс. Вне зависимости от того, сколько контуров обслуживает это оборудование, и какой именно материал был использован для его изготовления, коммутация его с электросетью обычно не вызывает особых сложностей. Обязательным условием является использование в схеме, как включить газовый котел Лемакс, стабилизатора напряжения (любой скачок может спровоцировать поломку аппарата).

Котел Лемакс состоит из следующих узлов:

• Газовой горелки.
• Клапана.
• Платы управления.
• Расширительной емкости.
• Циркуляционного насоса.

Работает оборудование данного типа в основном на газу, где за счет действующей горелки происходит нагревание теплообменника. В составе конструкции имеется также змеевик, предназначенный для подачи горячей воды. Для циркуляции теплоносителя в контуре может применяться как естественный, так и принудительный способ.

. Горизонтальные участки трубопроводов системы отопления нео…

Страница 9

• Изображение
• Текст

АОГВ В. 1.01

9

АОГВ В. 1.01

8.7. Горизонтальные участки трубопроводов системы отопления необходимо выпол-

нять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату. Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

8.8. трубопроводы, отопительные радиаторы и места их соединений должны быть

герметичными, подтеки воды не допускаются.

8.9. не сливайте воду из аппарата и системы отопления в неотопительный период, т.

к. это приводит к ускоренному корродированию и преждевременному выходу ап- парата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

8.10. Для исключения засорения (загрязнения) аппарата и отопительной системы на

обратном трубопроводе перед аппаратом рекомендуется установить шлакоот- делитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

8.11. наблюдение за работой аппарата возлагается на владельца, который обязан

содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

8.12. Ежегодный профилактический осмотр, обслуживание и ремонт аппара-

та должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая быто- вые газовые приборы.

8.13. Запрещается эксплуатация аппарата при заполнении отопительной си-

стемы этиленсодержащей жидкостью. Жесткость воды для заполения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л

1)

. несоблюдение данных требований влечет за собой пре-

кращение гарантийных обязательств.

9. ГАРАНтИйНыЕ ОБЯЗАтЕльСтВА

9.1. Гарантийный срок эксплуатации аппарата при выполнении обязательно-

го ежегодного профилактического обслуживания и соблюдении потре- бителем условий транспортировки, хранения, монтажа и эксплуатации – 36 месяцев со дня продажи. Срок службы аппарата 14 лет.

9.2. В случае отказа в работе аппарата в течение гарантийного срока эксплуа-

тации при соблюдении требований п. 9.1. потребитель имеет право на бес- платный ремонт, а в случае заводского брака теплообменника – замену ап- парата.

Гарантийный ремонт аппарата производится специализированными сервис- ными центрами или службами газового хозяйства. по результатам ремонта оформляется талон на гарантийный ремонт.

9.3. предприятие-изготовитель не несет ответственности и не гарантирует работу

аппарата в случаях: – несоблюдения правил установки и эксплуатации; – если монтаж и ремонт аппарата проводились лицами или организациями на

это не уполномоченными

2)

;

1) жесткость воды выражают в ммоль экв/л (1 ммоль экв/л соответствует 20,04 мг/л катионов Са2+ или 12,16

мг/л катионов мд2+). Различают воду мягкую (общая жесткость до 2 ммоль экв/л), средней жесткости (2-10 ммоль экв/л) и жесткую (более 10 ммоль экв/л).

2) пОСтАнОВление от 29 сентября 2003 г. №170 об утверждении правил и норм технической эксплуатации жи-

Какие бывают модели

Основными разновидностями газовых котлов Лемакс являются:

• Напольные модели со стальным или чугунным теплообменником.
• Настенные на твердом топливе.

Твердотопливная разновидность оборудования представлена двумя моделями:

• Дровяные буржуйки.
• Угольные котлы.

Котлы настенного типа крепления выпускаются только двухконтурными: они способны работать при давлении до 3 бар. Во всех случаях используется итальянская автоматика и циркуляционные насосы. В комплектацию настенных моделей входит расширительная емкость объемом 6 литров. Гарантия на это оборудование дается на 2 года. Высоким уровнем спроса пользуются также напольные модификации, оснащаемые стальными теплообменниками. Для их изготовления используется высокопрочный металл толщиной 2 мм.

Существует 5 моделей стальных котлов, имеющих различную мощность:

1. Лемакс премиум.
2. Премиум nova.
3. Газовик.
4. Clever.
5. Патриот.

Наиболее продвинутой на сегодняшний день считается модель Премиум nova. Благодаря автоматическим настройкам прибор может самостоятельно как запустить газовый котел Лемакс, так и установить оптимальные рабочие параметры в системе. Для приборов серии Патриот характерно наличие закрытой камеры горения. Они выпускаются исключительно одноконтурными, не нуждаясь в электрическом питании и дымоходе. Наличие чугунного теплообменника толщиной 4 мм у агрегатов Лидер и Wise продлевает срок эксплуатации примерно на 2 года. Они не боятся различных загрязнений и воздействий коррозии.

если не заполнен контрольный талон на установку котла …

Страница 10

• Изображение
• Текст

10

АОГВ В. 1.01АОГВ В. 1.01

– если не заполнен контрольный талон на установку котла (нет печати органи-

зации);

– если в гарантийном талоне отсутствует штамп торгующей организации и

дата продажи;

– если не проводилось обязательное ежегодное обслуживание аппарата; – при механических повреждениях и нарушениях пломб; – при образовании накипи и прогара на стенках теплообменника.

9.4. Срок службы аппарата 14 лет. 9.5. предприятие оставляет за собой право вносить изменения, не ухудшающие

эксплуатационных характеристик.

9.6. Работы, связанные с техническим и профилактическим обслуживанием, не яв-

ляются гарантийными.

10. пРАВИлА УпАКОВКИ, тРАНСпОРтИРОВАНИЯ И ХРАНЕНИЯ

10.1. Аппараты поставляются в упаковке предприятия-изготовителя. 10.2. Аппараты транспортируются автомобильным, водным и железнодорожным

транспортом в соответствии с правилаим перевозки грузов, действующими на конкретном виде транспорта.

10.3 Аппараты транспортируются только в вертикальном положении, резкие встря-

хивания и кантовка не допускаются. при транспортировке необходимо преду- смотреть надежное закрепление аппаратов от горизонтальных и вертикальных перемещений.

10.4. Упакованные аппараты должны складироваться вертикально. 10.5. неустановленные аппараты хранятся в упаковке предприятия-изготовителя.

Условия хранения аппаратов в части воздействия климатических факторов – 4 ГОСт 15150-86.

11. СВИДЕтЕльСтВО О пРИЕмКЕ

Аппарат стальной газовый отопительный водогрейный.

Заводской номер _____________________________________________________

модель аппарата __________________________________________________________________

соответствует ГОСт 20219-74 и признан годным для эксплуатации

Аппарат проверен на прочность и герметичность гидравлическим давлением

0,2 мпа (2 кг/см

2

)

Дата изготовления _________________________________________________________________

представитель завода ________________________________________________

Отк ____________________________________________________________________________________ м.п.

лищного фонда.

5.5.2. монтаж и демонтаж газопроводов, установка газовых приборов, аппаратов и другого газоиспользую- щего оборудования, присоединение их к газопроводам, системам поквартирного водоснабжения и тепло- снабжения производится специализированными организациями.

Комментарии

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

• Кликнуть →

Купила новый препарат в аптеке для похудания. Открываю, а там пусто и только инструкция по применению, два слова: — Не жрать!

Мануалза!manualza.ru

Всё ещё не с нами?

Сильные и слабые стороны

Ежегодно специалистами компании Лемакс осуществляется разработка и выпуск новых разновидностей газовых котлов и прочих обогревающих приборов. При этом наблюдается последовательный рост их качества и улучшение технических характеристик. Для сборки котельного оборудования применяются лучшие комплектующие германского, австрийского и итальянского производства. Это является причиной заметного возрастания качества данных изделий.

Как и любые другие приборы, газовые котлы Лемакс обладают сильными и слабыми сторонами. Для них характерна энергетическая независимость, стойкость к износу, наличие защиты от перегрева, хорошая мощность и высокий КПД. На продукцию дается гарантия на 3 года. Отопительные приборы этого производителя представлены в нескольких моделях, отличающихся по своим техническим характеристикам.

Перечень положительных характеристик котла Лемакс:

• Энергонезависимость.
• Долговечность.
• Надежность.
• Простата эксплуатации.
• Доступная цена.
• Удобство процедуры, как запустить котел Лемакс.

Газовые котлы данной фирмы бывают настенными и напольными. В состав настенных моделей входит только одна серия этого оборудования. Ассортимент напольных моделей более обширен — их шесть. Для каждой из разновидностей характерна хорошая продолжительность службы, надежность, простота устройства и дешевизна.

моНтаж, подГотовка к раБоте…

Страница 10

• Изображение
• Текст

10

Премиум-M В. 1.03

6.

моНтаж, подГотовка к раБоте

6.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м

3

. Рас-

стояние между облицовкой котла и стенами должно быть не менее: – 150 мм сзади; – 100 мм справа и слева; – 1000 мм спереди.

6.2. В помещении, в котором устанавливается котел, необходимо предусмотреть есте-

ственную вентиляцию.

6.3. При монтаже котла к отопительной сети необходимо на пол уложить лист негорючего

теплоизолирующего материала, сверху — лист железа, на него установить котел.

6.4. Соединения котла с системой отопления и газовой магистралью должны быть резь-

бовыми, позволяющими в случае необходимости отсоединять котел. Если котел уста- навливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка. При невы- полнении данных требований продукты отложений (ржавчина, осадок) переносятся в котел, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу котла. В данном случае претензии относительно температурных показателей тепло- носителя при работе котла заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости тепло- носителя — количество радиаторов, труб) от установленных стандартами, температу- ра теплоносителя может не достигать 80 °С, что не означает брак котла.

6.5. Емкость теплоносителя в системе отопления не должна превышать: Премиум 10 – 150

литров, Премиум 12,5 — 180

литров, Премиум 16 —
240
литров, Премиум 20 —
300
ли- тров, Премиум 25 —
375
литров, Премиум 30 —
450
литров, Премиум 40 –
600
литров.

6.6. Для правильного наполнения и подпитки системы обязательно установите сбросной

предохранительный клапан на 1,5-1,7 кгс/см

2

на расстоянии не более 150 мм от места

присоединения вентиля для заполнения системы отопления.

6.7. Расширительный бачок устанавливается в верхней точке главного стояка, желательно

в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной тру- бе (см. рис. 2, 3).

6.8. Горизонтальные участки трубопроводов системы отопления необходимо выполнять с

уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к котлу. Это делается с целью обеспечения свободного выхода воздуха при заполнении си- стемы водой и исключает возникновение воздушных пробок.

6.9. Трубопроводы, отопительные радиаторы и места их соединений должны быть герме-

тичными, подтеки воды не допускаются.

6.10. Для закрытой системы отопления необходимо установить систему безопасности с

предохранительным клапаном на давление не более 1,5-1,7 кгс/см

2

.

6.11. Устройство дымохода, к которому подключается котел, должно соответствовать СП42-

101-2003 «Общие положения по проектированию и строительству газораспредели- тельных систем» (см. рис. 4).

6.12. После подключения котла к системе газоснабжения и заполнения теплоносителем

отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на сра- батывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе котла и до него.

6.13. Перед розжигом газовой горелки проверить наличие тяги по п. 4.3. При отсутствии

тяги зажигать газогорелочное устройство запрещается.

Комментарии

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

• Кликнуть →

В отдалённых ракетных гарнизонах служат очень простые парни и понятные инструкции писать не боятся. Например, в одной инструкции ракетной части СибВО была такая запись: — Дежурному оператору запрещается спать положив голову на пульт управления ракетной установкой, чтобы слюни из открытого рта не замкнули электрические контакты.

Мануалза!manualza.ru

Всё ещё не с нами?

Каталитические излучатели

Ключевая особенность газовых горелок с каталитическими излучателями – предельно высокий КПД, который почти достигает 100%. Для изготовления нагревательного элемента используется стекловолокно, которое впоследствии покрывается платиновым слоем.

Каталитические обогреватели пожаробезопасны и экологичны – топливо сгорает без открытого огня, поэтому вредных выделений не возникает. Рабочий процесс происходит практически бесшумно, а скорость прогрева воздуха достаточно высока, поэтому весь объем палатки нагревается очень быстро.

Стоимость подобных устройств напрямую зависит от их мощности, причем разница в цене может быть весьма ощутимой. К тому же, каталитический безопасный обогреватель для палатки работает только на фирменных картриджах, за которые тоже придется платить.

Почему растет давление

Возрастание давления — серьезная и опасная ситуация. Рост давления в системе может означать только увеличение количества воды.

Это происходит из-за расширения теплоносителя при нагреве. Любая жидкость несжимаема, поэтому увеличение ее объема может привести к разрыву теплообменника, либо, в самом серьезном случае, спровоцировать взрыв.

Для исключения подобной возможности в конструкции котлов применяют расширительный бак. Он принимает в себя лишний объем воды, компенсируя его увеличение при нагреве.

Возрастание давления чаще всего свидетельствует о неполадках в состоянии расширительного бака. Его конструкция состоит из емкости и эластичной мембраны, установленной примерно посередине.

Когда жидкость начинает прибывать, мембрана прогибается и дает место для лишнего количества воды.

При уменьшении объема она возвращается в прежнее положение. Если мембрана порвана или недостаточно прочно закреплена на стеках расширительного бака, теплоноситель заполнит весь объем емкости.

При расширении воде некуда будет уходить, что спровоцирует постоянное возрастание давления. Решение проблемы заключается в восстановлении состояния мембраны или замене расширительного бака на другой, исправный экземпляр.

АвтомАтический проточный гАзовый водонАгревАтель…

Водонагреватели Лемакс

• Изображение
• Текст

АвтомАтический проточный

гАзовый водонАгревАтель «лемАкс»

серии «АльфА» модель 20м

пАспорт и руководство по эксплуАтАции

ту 4858-001-24181354-2009
