Партнер 1м палатная сигнализация инструкция

Описание товара

Палатная сигнализация Партнер-1М работает круглосуточно и обеспечивает возможность вызова пациентом дежурной медсестры с любого индивидуального пульта при помощи звуковой и световой сигнализации на ЦП, а также световой коридорной сигнализации и световой сигнализации на индивидуальном пульте. При этом осуществляется идентификация палаты и места вызова внутри палаты.
Количество обслуживаемых палат (шт)
1–16
Количество обслуживаемых пациентов в каждой палате (шт)
не ограничено
Сопротивление шлейфа, связывающего распределительную коробку и палатный пульт, не более (Ом)
300
Время непрерывной работы в дежурном режиме
круглосуточно
Напряжение питания и частота ЦП (В/Гц)
220±10%/50*
Мощность, потребляемая от сети в дежурном режиме, не более (Вт)
1,0
Габаритные размеры ЦП (мм)
160х140х60
Габаритные размеры индивидуального пульта (мм)
50х50х25
Габаритные размеры палатного пульта (мм)
50х40х20
Масса ЦП, не более (кг)
3,0
Диапазон температур эксплуатации (°C)
10–35

Палатная сигнализация партнер 1м схема подключения

(000 557 000) Сигнализация Партнер 1 М

(000 557 000) Сигнализация Партнер 1 М

провод; 1-16палат; 270х200х60в; 2,00кг; 220В; пульт центр ЦП 1шт; без ИП, ПП, ПС, провода;

Цена на 26 .11.2009 за 1 шт. 19 000,00р.

Срок поставки при отсутствии на складе: 1-4 недель

(рис. А) Фото палатной сигнализации Партнер-1М

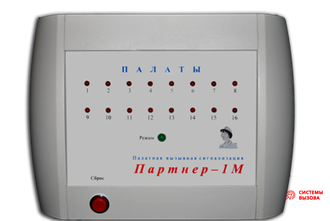

(рис. А1) Пульт центральный (ЦП)

(рис. А2) Светильник коридорный (КС)

(рис. А3) Пульт индивидуальный (ИП)

(рис. А4) Пульт отмены (палатный) (ПП)

палатная сигнализация системы вызова медицинского персонала (медсестер) Партнер-1М

— рассчитана на оснащение 16 больничных палат

— при том, что количество индивидуальных пультов (ИП) пациентов в палате не ограничено

— обеспечивает на центральном пульте медсестры — при поступлении вызова от пациента

— загорание светового индикатора номера вызывающей палаты (или сразу нескольких палат)

Особенности и преимущества

Палатная сигнализация Партнер-1М

— позволяет одновременно подключать

— от 1 до 16 палат в медицинском отделении любого профиля

— разумно неограниченное количество индивидуальных пультов вызовов

— быстрый вызов медицинского персонала к постели больного

— отсутствие неблагоприятного влияния радиоволн на медицинского оборудование в отделении

Больничная сигнализация Партнер-1М позволяет

— поднять уровень оказания помощи в отделении на качественно новый уровень

— быстро и эффективно контролировать необходимость оказания помощи пациентам

— оказывать медицинскую помощь незамедлительно после поступления вызова от пациентов

— качественно улучшить труд медицинских работников — экономить силы и время персонала

— добираться до нуждающегося пациента с минимальными потерями времени

— не совершать ошибок при розыске нуждающегося в помощи пациента (особенно в ночное время)

— четко прокладывать маршрут в ночное время, когда в отделении не горит дневное освещение

Монтаж палатной ночной дежурной сигнализации Партнер-1М осуществляется:

— центральный пульт (ЦП) медицинской сигнализации — монтируется стационарно, на рабочем месте дежурной медсестры

— индивидуальные пульты (ИП) — монтируются в палатах, рядом с кроватями пациентов (в пределах вытянутой руки)

— коридорные светильники (КС) — в коридоре над дверью входа в каждую палату

— или в коридоре — при входе в палату

— или в палате — на выходе из палаты

Электропитание больничной сигнализации осуществляется

— центральный пульт (ЦП) — от сети переменного тока 220В

— всех остальных устройств — от центрального пульта по проводом 15В

Методика работы медицинской сигнализации Партнер-1М

На центральном пульте медсестры имеется

— 16 светодиодов — по максимальному количеству обслуживаемых палат

— звуковая сигнализация (регулируемая по громкости)

Индивидуальные пульты управления

— представляют собой выключатель с встроенным светодиодом

— устанавливаются на стенах в палатах рядом с койками пациентов

При нажатии пациентом на пульт индивидуального вызова

— раздается звуковая сигнализация

— загорается световой индикатор той палаты, в которой находится вызывающий пациент

— загорается коридорный светильник (КС) над дверью той палаты, из которой осуществляется вызов

— на индивидуальном пульте (ИП) пациента

— загорается встроенный светодиод — что позволяет прибывшей в палату в ночное время медсестре мгновенно определить вызывающего пациента

Дежурная сигнализация Партнер-1М

— позволяет медперсоналу идентифицировать

— с центрального пульта — по загоревшемуся светодиоду ЦП — номер палаты, откуда поступает вызов

— из коридора — по загоревшемуся наддверному коридорному светильнику — палату откуда поступает вызов

— прибыв в палату — по загоревшемуся светодиоду индивидуального пульта — непосредственное нахождение больного вызвавшего помощь

Медицинская сигнализация Партнер-1М не позволяет

— определить конкретного пациента, осуществляющего вызов из палаты

— вести переговоры с вызывающим пациентом

— получить информацию — о количестве вызывающих пациентов из одной палаты

— подключать более 16 палат

Медсестра находясь у центрального пульта (ЦП) и получив вызов из той или иной палаты

— сразу увидеть, по зажженному над дверью палатному светильнику, палату из которой поступает вызов

— проложить маршрут кратчайшим путем к вызывающей палате

— сразу увидеть горящий светодиод того индивидуального пульта (ИП), с которого производился вызов

— подойдя к вызывающему пациенту

— выключить индивидуальный пульт (ИП) данного пациента

— начать оказывать помощь вызвавшему её пациенту

— после окончания медицинской помощи

— выключить включенную сигнализацию на палатном пульте (ПП), если она не была выключена на индивидуальном пульте (ИП)

Как предварительно рассчитать комплектацию для заказа сигнализации Партнер-1М

Для того чтобы, корректно заказать требуемую комплектацию сигнализации Партнер-1М

— общее количество палат, которые будут оснащены сигнализацией (их не должно быть более 16)

— общее количество мест (коек или пациентов), которые необходимо оснастить индивидуальными пультами (ИП)

Например, необходимо оснастить сигнализацией 12 палат с общим количеством 29 койко-мест, где

— три одноместные палаты (всего 3 койко-места)

— четыре двухместные палаты (всего 8 койко-мест)

— две трехместные палаты (всего 6 койко-мест)

— три четырехместные палаты (всего 12 койко-мест)

Исходя из общего количества палат (12 шт.) потребуется

— 12 коридорных светильников (КС)

— 12 палатных пультов (ПП) (по 1 пульту на палату — для выключения сигнализации)

— 1 общий центральный пульт управления (ЦП)

Исходя из общего количества койко-мест (29 шт.) в отделении потребуется

— в три 1-местные палаты — по 1 индивидуальному пульту в каждую из 3 палат (1ИП Х 3палаты = 3 шт. ИП)

— в четыре 2-местные палаты — по 2 индивидуальных пульта в каждую из 4 палат, итого (2ИП Х 4палаты = 8 шт. ИП)

— в две 3-метные палаты — по 3 индивидуальных пульта в каждую из 2 палат (3 ИП Х 2палаты = 6 шт. ИП)

— в три 4-метные палаты — по 4 индивидуальных пульта в каждую из 3 палат, итого (4ИП Х 3палаты = 12 шт. ИП)

общее количество индивидуальный пультов (ИП) (3+8+6+12) = 29 шт.

Итого для данного примера (в отделение из 12 палат на 29 пациентов) потребуется

— ЦП (центральных пультов) — 1 шт.

— ИП (индивидуальных пультов) — 29 шт.

— ПП (палатных пультов) — 12 шт.

— КС (коридорных светильников) — 12 шт.

Блок центрального пульта ЦП (1шт/компл)

Рассчитывается из конкретного количества палат и койко-мест в медицинском отделении

В случае необходимости, можно заказать (и рассчитать исходя из схемы помещений медицинского отделения)

— Провод двужильный 15В (в метрах)

— Желоб наружной проводки пластиковый (в метрах)

— Стыки желобов для наружной проводки пластиковые (шт.)

— Повороты желобов для наружной проводки пластиковый (шт.)

— Шурупы (саморезы) для крепления пластиковых желобов наружной проводки (шт.)

Поставляется: в разобранном виде

Количество обслуживаемых палат, шт.: 1-16

Количество обслуживаемых пациентов в каждой палате, человек: не ограничено

Сигнал звуковой сигнализации (двухтональный, с регулятором громкости)

— длительность пачки/паузы, сек: 0,75±0,25

— частота заполнения, кГц: 1,0±0,1

Время непрерывной работы в дежурном режиме: круглосуточно

— ток переменный однофазный, 220 ± 10% В, 50 Гц

— потребляемая мощность в дежурном режиме, Вт, не более: 0,5

— остальные устройства сигнализации осуществляется от центрального пульта: постоянный ток, 15В

— пуль центральный (ЦП), мм: 270х200х60в

— пульт палатный пульт (ПП), мм: 50х40х20

— светильник коридорный (КС), мм: 140х140х40в

— пульт индивидуальный (ИП), мм: 50х50х20

Производитель оставляет за собой право изменять конструкцию, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления продавца и покупателя.

Информация размещенная на сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

Источник

Центральный пульт «Партнер-1М»

Устанавливается на рабочем месте медицинской сестры (медицинский пост).

Предназначен для звуковой и световой сигнализации при вызове из палат.

Разработана по ТУ-6653-432-82127121-2006.

Устанавливается на рабочем месте медицинской сестры (медицинский пост).

Предназначен для звуковой и световой сигнализации при вызове из палат.

Разработана по ТУ-6653-432-82127121-2006.

Количество обслуживаемых палат: от 1 до 16

Количество обслуживаемых пациентов в каждой палате: не ограничено

Сигнал звуковой сигнализации (двухтональный , с регулятором громкости):

• длительность пачки, длительность паузы, сек — 0,75±0,25
• частота заполнения, кГц — 1,0±0,1

Время непрерывной работы в дежурном режиме — круглосуточно

Питание центрального пульта:

• сеть перемен.тока(50Гц), В — 220±10%
• источник постоянного тока(остальных устройств), В15

Мощность, потребл. от сети в дежурном режиме, не более, Вт 0,5.

Монтаж между центральным пультом и остальными комплектующими изделия ведется обычным телефонным проводом (физическая пара) сечением 0.2-0.5 мм

Источник

Палатная сигнализация партнер 1м схема подключения

(000 556 000) Сигнализация Партнер 1

(000 556 000) Сигнализация Партнер 1

провод; 1-12 палат; 160х140х60в ; 3,00кг; 220В; пульт центр ЦП 1шт; без ИП, ПП, БЛС, ЛС, РК, КК, провода;

Цена на 14 .03.2005 за 1 шт. 15 000,00р.

Срок поставки при отсутствии на складе: 1-4 недель

(рис. А) Фото палатной сигнализации Пртнер-1

(рис. Б) Схема устройства палатной сигнализации Пртнер-1

(рис. Б1) Центральный пульт (ЦП)

(рис. Б2) Блок сигнальной лампы (БЛС) — Лампа сигнальная (коридорная) (ЛС)

(рис. Б3) Распределительная коробка (РК); Коммутаторная коробка (КК)

(рис. Б4) Пластиковый кожух защитной наружной проводки

(рис. Б5) Палатный пульт (ПП): 50х40х20

(рис. Б6) Индивидуальный пульт (ИП): 50х50х20

палатно-вызывная сигнализация (ПВС) Партнер — 1 у которой

— центральный пульт — размещается на рабочем месте дежурной медсестры

— индивидуальные пульты — находятся в палатах, рядом с пациентами

— остальные блоки — в коридоре медицинского учреждения

Особенности и преимущества

Сигнализация Партнер-1 обеспечивает

— вызов дежурной медсестры с любого индивидуального пульта при помощи

— звуковой и световой сигнализации на центральном пульте

— световой коридорной сигнализации

— световой сигнализации на индивидуальном пульте

— идентификацию палаты и места вызова внутри палаты

— отключение сигнализации как с центрального, так и с палатного пультов

Центральный пульт палатной сигнализации Партнер-1 (1шт/компл)

Блок включения сигнальной лампы

Плафон сигнальной лампы, для злектролампы 220 В, 40 Вт

Ответная часть разъемов, расположенных в ЦП и РК ( IDC-14) (2шт/компл)

Плоский кабель AWG-14 (необходимая длина в метрах)

Телефонный провод (необходимая длина в метрах)

Клещи для соединения разъемов IDC с плоским кабелем, тип: НТ-214

Крепежные скобы (крепление проводки к стене)

— обслуживаемых палат: от 1 до 12

— обслуживаемых пациентов в каждой палате: не ограничено

— обслуживаемых пациентов в каждой палате при условии идентификации места пациента: не более 1

Сопротивление шлейфа, связывающего РК и ПП не более, Ом: 300

Сигнал звуковой сигнализации (двухтональный ):

— длительность пачки, длительность паузы, сек: 0,75±0,25

— частота заполнения, кГц: 1,0±0,1

Время непрерывной работы в дежурном режиме: круглосуточно

— сеть переменного тока частотой 50 Гц, В: 220±10%

— источник постоянного тока, В: 15

— мощность, потребляемая от сети в дежурном режиме, не более, Вт: 0,5

— ЦП, ЛС, БЛС – от сети переменного тока напряжение, В : 220±10%, частота, Гц 50

— РК, ПП, ИП – от источника пост. тока, В 15

Время непрерывной работы в дежурном режиме: 24 часа

— в закрытых помещениях при температуре 10 … 350С

— атмосферном давлении 84 … 106,7 кПа (630…800 мм рт. ст.)

— относительной влажности не более 80% при температуре 250С

— центральный пульт (ЦП): 160х140х60в

— палатный пульт (ПП): 50х40х20

— коммутаторная коробка (КК) Распределительная коробка (РК): 60х60х25

— блок сигнальной лампы (БЛС) Лампа сигнальная (коридорная) (ЛС): 60х60х25

— индивидуальный пульт (ИП): 50х50х20

Производитель оставляет за собой право изменять конструкцию, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления продавца и покупателя.

Информация размещенная на сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

Источник

СИГНАЛИЗАЦИЯ ПАЛАТНО ВЫЗЫВНАЯ «ПАРТНЕР-1М» ИНСТРУКЦИЯ ПО МОНТАЖУ, подключению и проверке изделия на объекте

1 СИГНАЛИЗАЦИЯ ПАЛАТНО ВЫЗЫВНАЯ «ПАРТНЕР-М» ИНСТРУКЦИЯ ПО МОНТАЖУ, подключению и проверке изделия на объекте Данная инструкция представляет собой руководство для проведения монтажных работ по установке, подключения и проверки работоспособности сигнализации палатно-вызывной «Партнер-М» Общие указания Монтаж проводится специально подготовленными лицами, рекомендованными предприятием-изготовителем или по согласованию с ним Монтаж должен проводиться после ознакомления с Руководством по эксплуатации и настоящей Инструкцией Монтаж производится согласно принципиальной электрической схеме (см Руководство по эксплуатации, Рис) и монтажной схеме (см Рис данной Инструкции) 4 Количество подключаемых палат и индивидуальных пультов должно быть в пределах, указанных в Руководстве по эксплуатации Меры безопасности По требованиям безопасности изделие соответствует ГОСТ Р класс защиты тип BF Монтаж проводится лицами, допущенными к производству ра- бот на установках до 000 В и прошедшими специальный инструктаж Монтаж изделия проводится при обесточенном ЦП Монтаж изделия Достать изделие из упаковочной тары и убедиться в его комплектности Для проведения монтажа изделия требуются инструменты и материалы, перечисленные в таблице Таблица Наименование Количество Примечание Телефонный провод Необходимая длина в метрах Тип: ТРП, или любой другой сходный с Кабельканал Необходимая длина в метрах указанным Для крепления плоского кабеля, телефонного и сетевого проводов Возможно использование крепежных скоб Тестер один Для прозвонки прокладываемых проводных линий 4 Отвертка один 4 5 мм 5 Отвертка крест один 4 мм 6 Плоскогубцы один 7 Бокорезы один

2 Сделать проводку проводов от палат к месту, отведенному для установки ЦП От каждой палаты идет своя пара проводов В некоторых случаях (небольшая длина проводки, применение проводов достаточной толщины и тд) разрешается один провод использовать для нескольких палат 4 ЦП Х9 Х8 Х7 Х6 Х5 Х4 Х Х громкость Р к палате 6 к палате 5 к палате 4 к палате к палате к палате к палате 0 к палате 9 к палате 8 ПП 7 к палате к палате к палате к палате 4 к палате 5 к палате 6 ЛК7 Общий х Рис Монтажная схема «Партнер-М» Монтаж центрального пульта Укрепить корпус ЦП (п, Табл РЭ) на стену в удобном 5 для эксплуатации месте на заранее установленные (согласно петлям на задней крышке) в стене крючки (шурупы) и не нарушая пломб на его задней стенке При установке ЦП обратить внимание на близость сетевой розетки, или осуществить дополнительный подвод сетевого напряжения учитывая длину сетевого шнура центрального пульта Поддеть отверткой и вытащить стопор снизу левой крышки ЦП, См РисА 4 Нажать на защелку (См РисА), откинуть вверх левую боковую крышку корпуса ЦП и открыть отсек распределительной платы (РП), См РисБ

3 5 Продеть провода, идущие от палат, через продолговатое отверстие снизу корпуса ЦП, обозначенного как «ВХ» и вывести их в отсек платы РП, РисБ Подключить провода к трехконтактным разъемам X платы РП согласно Рис и таблице данной Инструкции 6 Защелкнуть левую крышку корпуса ЦП обращая внимание на свободное расположение проводов внутри корпуса 7 Вставить на место снятую ранее стопорную планку Монтаж ламп коридорных 7 Монтаж проводится последовательно для каждой подключаемой к системе палаты и не требует подводки сетевого напряжения 8 Открыть корпус лампы коридорной сняв прижимное кольцо, выполненное на защелках 9 Подключить провода к внутреннему клемнику согласно схеме рис 0 Корпус ЛК монтируется с помощью двух саморезов над входной дверью в палату в месте, защищенном от возможного попадания прямых солнечных лучей Закрыть корпус, укрепить его на отведенном месте защелка стопор клемники Х Х9 А Б регулировка громкости Рис Вид на центральный пульт Таблица палаты Плата РП Назначение разъема контакта -ая палата X X -ая палата X X — я палата X X 4-ая палата X X

4 5-ая палата 6-ая палата 7-ая палата 8-ая палата 9-ая палата 0-ая палата -ая палата -ая палата -ая палата 4-ая палата 5-ая палата 6-ая палата Монтаж палатных пультов Монтаж палатных пультов производится параллельно для каждой подключаемой к системе палаты Палатный пульт (п5, Табл, РЭ) монтируется около входной двери в палату (внутри палаты, или в коридоре), в месте, удобном для его эксплуатации вызванной дежурной медсестрой (сброс сигнализации) Открыть корпус ПП (п5, Табл РЭ) и укрепить его заднюю часть на стене в выбранном месте 4 Подключить провода от ЛК и провода (п, Табл) идущие к индивидуальным пультам согласно схеме рис 5 Закрыть корпус ПП, обращая внимание на свободное распожение проводов внутри корпуса 6 Проложить провода, идущие к индивидуальным пультам, по удобным маршрутам к местам выбранным для их размещения 4 Монтаж индивидуальных пультов 4 Монтаж индивидуальных пультов проводится последовательно для всех ИП каждой из палат 4 Индивидуальный пульт (п6, Табл, РЭ) крепится к стене в непосредственной близости к обслуживаемой койке, в месте, удобном для его использования пациентом в случае необходимости экстренного вызова дежурной медсестры 4 Открыть корпус ИП Укрепить его заднюю часть на стене в выбранном месте 44 Подключить провода идущие от ПП к контактам индивидуального пульта согласно Рис, Рис

5 C R Примечание Соответствующие жилы проводов определяются прозвонкой между ПП и ИП 45 Закрыть корпус ИП, обращая внимание на свободное размещение проводов внутри корпуса VD + Общий Рис Схема подключения ИП 4 Включение изделия 4 Убедиться в правильности проведенных подключений всех составных частей изделия 4 Вставить вилку сетевого провода ЦП в розетку электросети 0 В, 50 Гц 5 Проверка работоспособности 5 После выполнения п4 зафиксировать следующее состояние сигнализации: 5 На ЦП: Светодиод (зеленый) «Вкл» горит, Светодиоды (красные) «Палаты» не горят, Звуковая сигнализация на ЦП отсутствует 5 Лампы коридорные (все) не горят 5 Светодиоды индивидуальных пультов (все) не горят 5 Последовательно включать ( кратковременным нажатием ) по одному ИП в каждой из палат Зафиксировать следующее состояние сигнализации: 5 На ЦП: Светодиод (зеленый) «Вкл» горит, Светодиод (красный) палаты вызова горит, Светодиоды (красные) других палат не горят, Звуковая сигнализация на ЦП работает 5 Лампа коридорная палаты вызова горит 5 Лампы коридорные других палат не горят 54 Светодиод индивидуального пульта вызова горит Примечание Громкость звуковой сигнализации можно отрегулировать по желанию с помощью потенциометра, расположенного на плате РП центрального пульта, см РисБ 5 Отключение световой и звуковой сигнализации вызова осуществляется с помощью ПП (для соответствующей палаты), или с помощью кнопки «СБРОС» на ЦП (для всех палат сразу) 54 При каких либо отклонениях от приведенных выше состояний сигнализации проверить правильность проведенного монтажа изделия или обратиться к п9 РЭ 55 При соответствии алгоритма работы сигнализации данным, приведенным в п,п 5 5, считать палатно-вызывную сигнализацию исправной и готовой к эксплуатации Об этом сделать запись в п4 РЭ о вводе изделия «Партнер-М» в эксплуатацию

Источник
