#1
Купил китайские частотные привода Powtran, у них есть модели мощностью 4 квт, 2,2 квт, 1,5 квт.
Решил опубликовать вот этот отчет, пользуюсь 4 квт и 1,5 квт частотником год и три месяца соответственно. Кроме того, проверял для Саши и 2,2 квт модели.
Частотники — векторные, «умные», иногда даже чересчур
В комплекте с каждым девайсом идет мануал под полторы сотни страниц на английском языке.
Русскоязычный вариант руководства вот:
http://www.powtran.r…al_rus_site.pdf
Вот подробные характеристики линейки:
http://www.powtran.r…id=73&Itemid=71
У меня 4 квт частотник стоит на токарном станке 1е61м. Крутил им также циркулярку (двигатель 4 квт 3000 об/мин).
Подключение частотника в 1 ф 220 В и к двигателю — элементарное:
Прикрутить провода к соответствующим контактам на рычаге станка я так и не удосужился. Так и тыкаю в кнопки.
Панель управления частотником — съемная, соединяется прикольной «фишкой» с основным блоком. Если вместо фишки воткнуть обычный компьютерный патч-корд — можно вынести панель куда угодно.
Поделиться сообщением
Ссылка на сообщение
-
#2
Надо отметить, что китайцы традиционно привирают. 4 квт частотник на самом деле имеет мощность 3,6-3,7 квт (максимальный ток — 16А).
Вывести девайс из строя мне не удалось, пару раз выбивал его в защиту при резком торможении станка.
Пробовал сдирать стружку до 4 мм за проход (подачу не помню, вручную) — двигатель тянет без проблем.
Поделиться сообщением
Ссылка на сообщение
-
#3
Когда мне в руки попались первые частотники «на проверку», оказалось, что хитрые китайцы перемудрили и поставили выходную частоту равной 0. Соответственно, частотник стартовал, но двигатель не крутился.
Картинки выше — частота 0, частота 50 гц и частота 10 Гц. Выставляется просто крутилкой.
Кроме того, по умолчанию ЗАПРЕЩЕН РЕВЕРС, что не отражено в мануале. Его надо разрешить, и можно поставить, например, на многофункциональную кнопку MF1 или MF2.
1,5 квт частотник я присобачил на сверлильный станок 2М112, выкинув все родные пускатели и т.п.
В частотник можно завести довольно много разных кнопок, например, старт/стоп/реверс. И запрограммировать их поведение. Методом тыка определяется минут за 10.
Поделиться сообщением
Ссылка на сообщение
-
#4
Далее — частотник может выдавать частоту до 800 Гц, что позволяет крутить им китайские же ШПИНДЕЛИ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ.
При этом стартовая частота должна быть не менее 300 Гц, а то шпиндели попалите!
Тестирование проводилось на модели на 2,2 кВт. Проверял я тогда два частотника и три шпинделя. Ни один девайс не пострадал, но, поскольку надо было проверять быстро, фотки я не сделал
Поделиться сообщением
Ссылка на сообщение
-
#5
Программирование девайса:
1. Нажать PRG
2. Крутилкой выбрать ГРУППУ параметров, опять PRG
3. Крутилкой выбрать ПАРАМЕТР, опять PRG
4. Крутилкой накрутить значение, нажать SET (если все ок) или ESC (если передумали)
Поделиться сообщением
Ссылка на сообщение
-
#6
И, наконец, внутренности девайса.
Словесное описание:
Силовая часть сделана на IGBT транзисторах STM (6 на фазы и 1 тормозной). Драйвера — оптика с отдельными питаниями, на отдельной платке, прямо над ключами.
Силовое питание — мостик типа KBPC, пачка банок электролитов, есть реле «мягкого заряда». Питание логики — на чем-то вроде TOPSwitch.
ДВА проца (NXP, кажется) — один управляющий, второй — интерфейсный, в панели.
Я фотографировал и смотрел названия всех активных компонентов, не привожу их здесь, поскольку не вижу смысла
Еще фото — в мом альбоме: http://www.chipmaker…ery/album/1358/
Заключение — очень умные девайсы, с которым приятно работать.
И личное ИМХО — для многих целей (просто пуск трехфазного двигателя от однофазной сети с реверсом и плавным стартом, как в небольших школьных станках) они немного избыточны. Можно и что-то попроще, но существенно дешевле
Благодарю за внимание, готов ответить на интересующие вопросы.
Изменено 17.06.2012 12:48 пользователем Dr_Law
Поделиться сообщением
Ссылка на сообщение
-
#7
Алексей а есть ли по мощней 5,6,7.5 квт с одной фазы? надежный ? скоко стоит ?
Поделиться сообщением
Ссылка на сообщение
-
#8
Нет, китайцы более мощных не делают. Да и больше 4 квт из 1 фазы выжимать стремно.
Про надежность могу судить лишь по своему опыту. Убить не получилось
Цены и контакты продавца — в личку. Я тут указал, но поправили — ибо реклама, наверное…
Поделиться сообщением
Ссылка на сообщение
-
#9
Хотел в личку отписать, но не дается. Глюки какие-то с написанием сообщений который день. Напишу здесь. Если возможно, контактнуую информацию и цену в личку.
Поделиться сообщением
Ссылка на сообщение
-
#10
ТУТ полный перечень продукции этой фирмы.
Под заказ можно привезти любой, только ждать долго….
Изменено 17.06.2012 21:26 пользователем polkin
Поделиться сообщением
Ссылка на сообщение
-
#11
Пробовал написать в личку чето тишина. Алексей ,а что за ключи там стоят , и что за опторазвязка?по подробней плиз.
зарание блогодарен.
Поделиться сообщением
Ссылка на сообщение
-
#12
Сейчас быстро не посмотрю, оба частотника подключены. Саша привез еще один на 4 квт, в нем уже посмотрю.
Поделиться сообщением
Ссылка на сообщение
-
#13
Так, разобрал, пофоткал частотник на 4 квт. В отличие от брата на 1.5 квт, больше выводных, а не SMD-компонентов, все в защитном лаке, сделан как бы «грубее» и «кондовее».
Мозги панельки управления — процессор STC 10L08XE (корпус LQFP44).
Основной мозг частотника — TMS 320 (корпус LQFP80), остальную маркировку не разобрал. Маркировки не затерты, просто лаком закрашено уж очень старательно…
Управление ключами осуществляется с помощью оптодрайверов А3120. В младших моделях они SMD, здесь — выводные.
Силовые элементы:
— выпрямительный мост GUERTE 5016 (кстати, трехфазный, на пять клемм, одна, видимо, не разведена);
— конденсаторы EPCOS 820мкФх400В, 4 шт;
— транзисторы, насколько смог разобрать, K40T120.
Поделиться сообщением
Ссылка на сообщение
-
#14
а чего они во всех каталогах максималку 500Гц пишут? Откуда инфа про 800?
Поделиться сообщением
Ссылка на сообщение
-
#15
Dr_Law, можно ли такой частотник использовать для ЧПУ? Чтобы управляющий софт задавал частоту?
Поделиться сообщением
Ссылка на сообщение
-
#16
а чего они во всех каталогах максималку 500Гц пишут? Откуда инфа про 800?
Там по мануалу два диапазона частот. В одном до 500, во втором — до 800. Не помню уж, как переключить, но лично шпиндель с водяным охлаждением крутил на 800 Гц. правда, недолго, стремновато было
Dr_Law, можно ли такой частотник использовать для ЧПУ? Чтобы управляющий софт задавал частоту?
Да, у частотника развитый интерфейс «общения» с компом. Есть и RS-232, и (мне кажется) можно подключить комп вместо панельки. Надо внимательно мануал смотреть.
Поделиться сообщением
Ссылка на сообщение
-
#17
но лично шпиндель с водяным охлаждением крутил на 800 Гц.
А режим при этом был векторный или все-таки V/f?
Поделиться сообщением
Ссылка на сообщение
-
#18
А режим при этом был векторный или все-таки V/f?
Это, честно говоря, не помню. Думаю, что не векторный.
Поделиться сообщением
Ссылка на сообщение
-
#19
Это, честно говоря, не помню. Думаю, что не векторный.
Дык ведь самое интересное — по вектору китайца раскрутить, чтоб у него момент до низу номинальный был… а вверх уже особо незачем…
Поделиться сообщением
Ссылка на сообщение
-
#20
Помогал настраивать частотник одному из форумчан.
ОБРАТИТЕ ВНИМАНИЕ!!!
в мануале ошибка.
Параметр F45=0.0.0.0 по умолчанию (а не 0.1.0.0, как в мануале). Соответственно, реверс ЗАПРЕЩЕН. При попытке реверсировать мотор будет вращаться в прямом направлении.
Поэтому, перед настройкой всех кнопок или входов на реверс — этот самый реверс надо РАЗРЕШИТЬ, установив F45=0.1.0.0
Например, для установки реверса на кнопку МF1 нужно поставить параметр А43=4 (по умолчанию А43=0).
Поделиться сообщением
Ссылка на сообщение
-
#21
Вот совсем не шарю в электричестве. Есть станок ТВ 125п-токарник, двигатель 380 в 2.8 квт. Есть сеть 220 вольт, кабель на вводе со столба 2х16мм2.
Могу ли я с помощью частотного преобразователя запустить токарник от 220 вольт не переделывая схемы станка? И какого ПЧ (марка)? Буду очень благодарен за ответ. И буду его искать в РФ.
Поделиться сообщением
Ссылка на сообщение
-
#22
Если одна фаза, то на такую мощность Powtran самое то. Как я понимаю, схема станка остается не у дел. Двигатель подключается к ЧП тремя проводами. Ну а систему управления станком (вперед-стоп-назад) тоже подключаете к ЧП. На сайте Powtran, в видеопримерах, есть варианты управления.
На моем станке управление реализуется при помощи двух концевиков. Замкнул вперед, работае вперед. Разомкнул — станок останавливается. То же самое и с реверсом. На сайте есть схема продключения и настройка параметров.
Поделиться сообщением
Ссылка на сообщение
-
#23
motorblock, если в вашем станке пускатели на 220 В, то их можно приспособить для управления частотником. Также откройте крышку клемника двигателя, и посмотрите, если там 6 выводов. Если да, с помощью перемычек можете быстро переключить двигатель из «звезды» в «треугольник». Если нет, то придется попотеть.
Поделиться сообщением
Ссылка на сообщение
-
#24
motorblock, да, сможете подключить свой станок без проблем.
БОльшая часть электросхемы станка, как тут правильно указали, останется не у дел
Что необходимо:
— проверить клеммник двигателя и переключить его на треугольник;
— с пусковых кнопок/рычагов завести на управляющие клеммы сигналы «пуск/стоп/реверс» или «вперед/назад/стоп». Это по желанию, схем включения у частотника более десятка, выберите на свой вкус;
— родные пускатели не нужны, если Вас не радует их щелканье и громыхание.
— вспомогательная электроаппаратура к частотнику отношения не имеет, потому ее надо переделывать отдельно. В частности, у себя я переделал освещение (транс 380/24 заменил на 220/24) и масляную помпу (стартует при старте станка, включена просто от конденсаторов).
Что касается покупки — в России есть представительство Powtran.
Если не устроит — велкам в личку, чтобы коммерцию не разводить.
АНОНС: сейчас купил циркуляционный насос wilo с латунным корпусом, и он, кажется, трехфазный.
Если так, буду экспериментировать с подключением Задача стоит — максимально тихая работа на 20% скорости
Поделиться сообщением
Ссылка на сообщение
-
#25
Что касается покупки — в России есть представительство Powtran.
Вот только купил у них 3 ЧП. Общение понравилось. Оперативно отвечают и по электронке и по телефону. Есть на сайте функция «Обратный звонок». Терпеливо относятся к чайницким вопросам. После оплаты очень быстро отправили груз в ТК. Вобщем, мне понравилось с ними общаться.
Поделиться сообщением
Ссылка на сообщение
- Назад
- 1
- 2
- 3
- 4
- 5
- 6
- Далее
- Страница 1 из 9
Для публикации сообщений создайте учётную запись или авторизуйтесь
Вы должны быть пользователем, чтобы оставить комментарий
Войти
Уже есть аккаунт? Войти в систему.
Войти
-
Последние посетители
0 пользователей онлайн
Ни одного зарегистрированного пользователя не просматривает данную страницу
Общие сведения

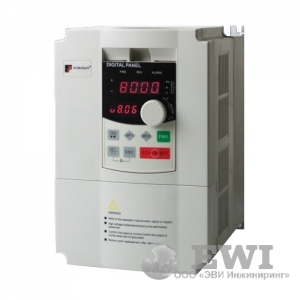

PI8100a — это серия преобразователей частоты, объединившая в себе устройства с питанием 220В и 380В, мощностью от 0,75 до 7,5кВт. Система векторного управления позволяет получать отличную точность при управлении электродвигателями как с датчиком обратной связи, так и без него.
