Призма тс 700 3 инструкция

Описание:
Комплект ТС 700-3 предназначен для сварки медных и алюминиевых проводов — от малых
диаметров 0,4 мм (медь) до 24 мм.кв. (Сварка алюминиевых скруток см. инструкцию)
Благодаря третьему гнезду, уменьшено выходное напряжение для сварки проводов с малым сечением до 12 В. Подключение – к «0» и «12 В». И можно еще использовать для самых тонких проводов (жил) подключение к выходам «12 В» и «18 В» — на выходе будет «6 В».
В режиме короткого замыкания максимальные токи могут достигать 90-110А. По этому не желательно допускать длительных коротких замыканий
Пассатижи держать от конца скрутки на 5-8 мм.
Габаритная мощность трансформатора 700 Вт, в режиме сварки выдает до 1,2 кВт.
Максимальное время сварки при скрутке 24мм. кв., примерно 8-12 сек.(зависит от опыта пользователя и качества подготовки концов сварки)
ТС 700-3 отлично подходит для выполнения практически «ювелирных» работ при сварке проводов охранных, пожарных сигнализаций, в автоэлектрике и других областях, где требуется сварка проводов с тонкими жилами и малых сечений, а также многожильных и совместно их с монтажными типа ВВГ. Провода многожильные, предварительно скрученные желательно
бандажировать 1-2 жилами того же провода 3-5 витками и затем уже использовать в общей скрутке, также забандажировав общий конец скрутки, подровняв его и проварив с торца до полусферы. Времени займет чуть больше, но качество будет гарантировано.

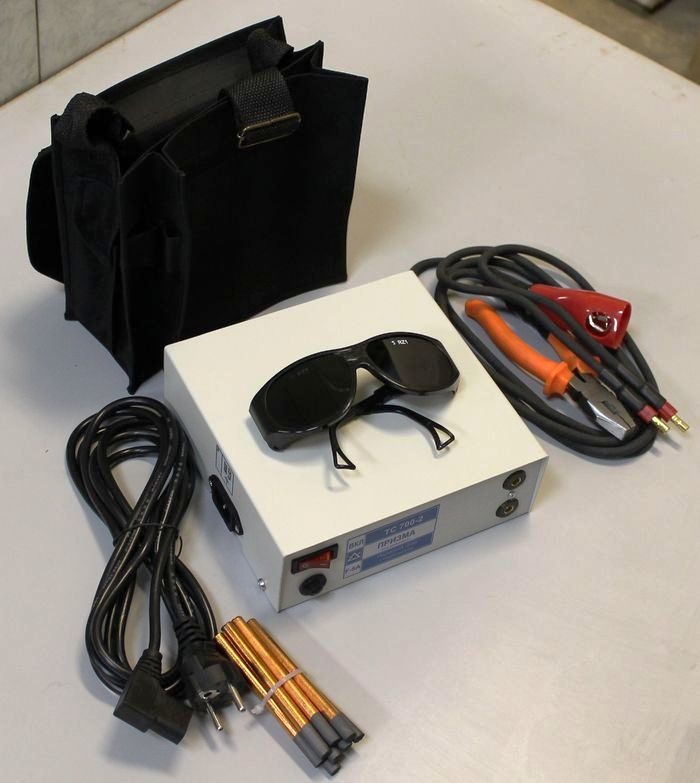

Комплектность изделия:
1) Аппарат в металлическом корпусе с колодкой для сетевого шнура
2) Cумка аппарата для работы и хранения
3) Защитные очки
4) Силовые кабеля для сварки с держателями
5) Сетевой шнур питания
6) Угольные омедненные электроды
7) Паспорт- техническое описание с гарантиями и протоколом испытаний

Дополнительная информация:
Габариты: 195х193х70 мм в упаковке: 260x310x130 мм
Масса изделия: 4,4 кг Полный комплект в гофро таре — не более 6 кг.
1) Комплектность — стальной корпус с покрытием порошковой краской. Цвет корпуса аппарата может отличаться от заявленного на фотографиях.
2) Переносная сумка для аппарата выполнена из специального прочного материала, что позволяет работать с аппаратом и хранить в ней весь комплект.
3) Защитные очки для газосварки, стекла Н2, через которые хорошо видно конец скрутки
4) Два силовых кабеля длиной 1,4 м: один с пассатижами для фиксации скрутки (держать их на расстоянии 6-8 мм. от конца скрутки, тогда не оплавится изоляция проводов), второй — с рукояткой под электрод — запатентованная малогабаритная и легкая конструкция сегодня используется на всей серии ТС 700. Данной длины кабеля достаточно для обмотки вокруг руки в рабочей одежде.
5) Сетевой кабель длиной 3 м, что позволяет беспрепятственно передвигаться от источника питания до объекта работы и работать аппаратом на высоте.
6) 10 электродов диаметром 8 мм. из комплекта хватит примерно на 10 000 сварок.

Паспорт — тех. описание ТС 700-3

Скачать паспорт ТС 700-3

Аппарат для сварки скруток серии ТС 700 от официального разработчика

До 1000 сварок одним электродом

производим и продаем электрооборудование

1. Переносная сумка для аппарата: удобно вешать на плечо и работать на высоте
2. Аппарат в металлическом корпусе защищает от излучений
3. Защитные очки для газосварки, сквозь которые хорошо видно сварочную дугу
4. Два силовых кабеля длиной 1,4 м: один с пассатижами для держания скрутки, второй с рукояткой под электроды
5. Сетевой кабель длиной 3 м, что позволяет беспрепятственно передвигаться от розетки питания до объекта работы и работать с аппаратом на высоте
6. 10 электродов, которых хватит примерно на 10 000 сварок
7. Термо предохранитель – защищает аппарат от токовых перегрузок

• ГОСТ Р 50571.5.52-2011 от 1.01.2013
• ГОСТ Р 50571.5.52-2011 п. 526. (примечание)
• ГОСТ Р 51321.1-2007, п.: 7.8.3.2
• ГОСТ Р 51321.1-2007, п. 7.8.3.5
• ПУЭ глава 4.2 п. 4.2.46Все вышеприведенные пункты действующих НТД ограничивают использование пайки, как способ соединения электрических проводов, из-за ее недостатков:
• недостаточная механическая прочность
• со временем увеличивается переходное сопротивление
• от остатков флюсов возникает химическая коррозия
• снижена электропроводность
• невозможность обеспечить необходимые санитарные гигиенические условия при пайке на месте монтажа
• не экологично

самозажимные клеммники, винтовые и зажимы СИЗ. Несмотря на их простоту в использовании, все они имеют ряд недостатков.

• Винтовые клеммы со временем ослабевают, независимо от их материала и конструкцию В результате недостаточного усилия в контакте возникает искрение и окисление.
• Пружинные клеммы (в том числе «Wago») хоть и не ослабевают, но при этом имеют малую площадь контакта, как следствие – высокое переходное сопротивление, что приводит к существенному нагреву даже при токах, которые значительно меньше предельно допустимых. Еще один недостаток – высокая стоимость таких клемм.
• Любые клеммы занимают много места в распределительной коробке.

Но это самый дорогостоящий вариант из всех – качественный инструмент и расходники имеют очень высокую стоимость.

Помимо этого при опрессовке:

• требуется каждый раз подбирать подходящие по типоразмеру гильзы в зависимости от количества и диаметра проводников
• гильза в распределительной коробке занимает много места
• большой процент брака при недостатке опыта в «ручной» опрессовке
• трудоемкий процесс, требующий больших временных затрат

Источник

Аппарат для сварки скруток ТС 700-2 (Профессиональный)

— Габаритная мощность трансформатора 700 Вт, в режиме сварки выдает до 1,2 кВт. при сварочном токе до 80 А.

— В режиме короткого замыкания максимальные токи могут достигать 90-110А. По этому не желательно допускать длительных коротких замыканий

— Профессиональный компактный переносной аппарат для сварки скруток медных и

алюминиевых (с использованием флюса) жил, общим сечением до 24 кв. мм.

— Используется электромонтажниками, электриками для гарантированного обеспечивания наилучшего соединения проводников в распределительных коробках, электрических щитах и шкафах, как в нормальных условиях, так и во влажных подвалах — имеет двойную защитную электроизоляцию и пониженное выходное безопасное напряжение менее 20 В.

Максимальное время сварки при скрутке 24мм. кв., примерно 8-12 сек.(зависит от опыта пользователя и качества подготовки концов сварки)

— Цвет корпуса аппарата и сумки может отличаться от заявленного на фотографии.

Сварка выполняется на переменном токе угольным омедненным электродом.

Все названные параметры и особенности аппаратов серии ТС 700 имеют значительно меньшую яркость дуги и выходное напряжение в 3 раза ниже, по сравнению с инверторными сварочными аппаратами.

Инверторные аппараты тоже могут использоваться для сварки скруток, но только с очками для электросварки, которые значительно темнее, чем очки для газосварщика из комплекта ТС 700.

Комплектность изделия:

1) Аппарат в металлическом корпусе с колодкой для сетевого шнура

2) Cумка аппарата для работы и хранения

4) Силовые кабеля для сварки с держателями

6) Угольные омедненные электроды

7) Паспорт- техническое описание с гарантиями и протоколом испытаний

Дополнительная информация:

Габариты: 195х193х70 мм, в упаковке: 260x310x130 мм

Масса аппарата: 4,3 кг Полный комплект в гофро таре — не более 6 кг.

1) Аппарат в металлическом корпусе, что защищает от электромагнитных излучений и он имеет двойную электроизоляцию по отношению к корпусу и деталям его.

2) Переносная сумка для аппарата: удобно работать на высоте, повесив аппарат в сумке на шею, на плечо или через плечо — за счет регулируемого ремня, что позволяет освободить руки для работы. В боковом кармане сумки храним электроды, в других отсеках нужный инструмент.

3) Защитные очки для газосварки, стекло Н2, позволяют успешно выполнять сварки скруток, даже действуя в потоке бригадой монтажников.

4) Два силовых кабеля со штеккерами для подключения допускают рабочие токи до 100 А, один — с пассатижами для фиксации скрутки, второй — с рукояткой под угольный омедненный электрод диаметром 8 мм,

5) Сетевой кабель длиной 3 м, позволяет беспрепятственно передвигаться от источника питания до объекта работы и успешно работать аппаратом на высоте.

6) 10 электродов уверенно хватит примерно на 10 000 сварок при среднем сечении скруток 12-

16 мм. кв. и среднее время сварки 1 скрутки 20-24 мм. кв. составит 8-12сек. (ПС-ТО см. здесь).

Источник

Аппарат для сварки скруток ТС 700-1 (Бытовое использование)

— Максимальная мощность во время сварки может достигать до 1 кВт. при токах до 70 А.

— В режиме короткого замыкания максимальные токи могут достигать 80-90А. По этому не желательно допускать длительных коротких замыканий

ТС 700-1 уверенно позволяет сваривать скрутки до 16 мм2, но требуется соблюдать рекомендации ПС-ТО. (См. здесь)

— Сварка выполняется угольным омедненным электродом диаметром 8мм или 6мм(если держатель предназначен, или его можно до формировать самостоятельно)

— Максимальное время сварки при скрутке 16мм. кв., примерно 7-10 сек.(зависит от опыта пользователя и качества подготовки концов сварки)

— Цвет корпуса аппарата и сумки может отличаться от заявленного на фотографии

Комплектность изделия:

1) Аппарат в металлическом корпусе с сетевых шнуром

2) Cумка аппарата для работы и хранения

4) Силовой кабель для сварки с держателями

5) Угольные омедненные электроды

6) Паспорт- техническое описание с гарантиями и протоколом испытаний

Габариты аппарата: 175x170x65 мм, в упаковке: 210x230x125 мм

Масса аппарата: 3,2 кг, всего комплекта в упаковке (гофро таре): не более 4 кг.

Бюджетный вариант аппарата для сварки скруток.

Предназначен для бытового использования — для сварки скруток медных монтажных и алюминиевых проводов(с использованием флюса), при соблюдении рекомендаций в паспорте — описании изделия (ПС-ТО), Сварка алюминиевых скруток см. инструкцию.

Основные отличия от профессиональных сварочных ТС 700-2 и ТС 700-3:

— уменьшена вдвое габаритная мощность самого трансформатора – до 340 Вт.

Подробное описание комплектности:

1)Аппарат в металлическом корпусе, что защищает от электромагнитных излучений,

2) Переносная сумка для аппарата: удобно работать на высоте за счет регулируемого ремня,

что так же позволяет освободить руки для работы.

3) Защитные очки в комплекте, через которые хорошо видно точку касания электродом и сварочная дуга не слепит, т.к. время сварки 0,3-10 сек. И зависит только от сечения скрутки и навыка сварки.

4) Вилка силовых кабелей — один провод с пассатижами — для фиксации скрутки,

второй — с рукояткой, под электрод.

5) 10 угольных омедненных электродов — хватает примерно на 10 000 сварок. Используется диаметр 6 или 8 мм.

6) Сетевой шнур подключен постоянно через выключатель и тепловой предохранитель

Источник

Аппарат для сварки скруток ТС 700-3 (Профессиональный)

Описание:
Комплект ТС 700-3 предназначен для сварки медных и алюминиевых проводов — от малых
диаметров 0,4 мм (медь) до 24 мм.кв. (Сварка алюминиевых скруток см. инструкцию)
Благодаря третьему гнезду, уменьшено выходное напряжение для сварки проводов с малым сечением до 12 В. Подключение – к «0» и «12 В». И можно еще использовать для самых тонких проводов (жил) подключение к выходам «12 В» и «18 В» — на выходе будет «6 В».
В режиме короткого замыкания максимальные токи могут достигать 90-110А. По этому не желательно допускать длительных коротких замыканий
Пассатижи держать от конца скрутки на 5-8 мм.
Габаритная мощность трансформатора 700 Вт, в режиме сварки выдает до 1,2 кВт.
Максимальное время сварки при скрутке 24мм. кв., примерно 8-12 сек.(зависит от опыта пользователя и качества подготовки концов сварки)
ТС 700-3 отлично подходит для выполнения практически «ювелирных» работ при сварке проводов охранных, пожарных сигнализаций, в автоэлектрике и других областях, где требуется сварка проводов с тонкими жилами и малых сечений, а также многожильных и совместно их с монтажными типа ВВГ. Провода многожильные, предварительно скрученные желательно
бандажировать 1-2 жилами того же провода 3-5 витками и затем уже использовать в общей скрутке, также забандажировав общий конец скрутки, подровняв его и проварив с торца до полусферы. Времени займет чуть больше, но качество будет гарантировано.

Комплектность изделия:
1) Аппарат в металлическом корпусе с колодкой для сетевого шнура
2) Cумка аппарата для работы и хранения
3) Защитные очки
4) Силовые кабеля для сварки с держателями
5) Сетевой шнур питания
6) Угольные омедненные электроды
7) Паспорт- техническое описание с гарантиями и протоколом испытаний

Дополнительная информация:
Габариты: 195х193х70 мм в упаковке: 260x310x130 мм
Масса изделия: 4,4 кг Полный комплект в гофро таре — не более 6 кг.
1) Комплектность — стальной корпус с покрытием порошковой краской. Цвет корпуса аппарата может отличаться от заявленного на фотографиях.
2) Переносная сумка для аппарата выполнена из специального прочного материала, что позволяет работать с аппаратом и хранить в ней весь комплект.
3) Защитные очки для газосварки, стекла Н2, через которые хорошо видно конец скрутки
4) Два силовых кабеля длиной 1,4 м: один с пассатижами для фиксации скрутки (держать их на расстоянии 6-8 мм. от конца скрутки, тогда не оплавится изоляция проводов), второй — с рукояткой под электрод — запатентованная малогабаритная и легкая конструкция сегодня используется на всей серии ТС 700. Данной длины кабеля достаточно для обмотки вокруг руки в рабочей одежде.
5) Сетевой кабель длиной 3 м, что позволяет беспрепятственно передвигаться от источника питания до объекта работы и работать аппаратом на высоте.
6) 10 электродов диаметром 8 мм. из комплекта хватит примерно на 10 000 сварок.

Источник

Комплект ТС 700-3 предназначен для сварки медных и алюминиевых проводов — от малых диаметров от 0,4 мм2 (медь) до 24 мм2. Благодаря третьему гнезду, выходное напряжение для сварки проводов мелким сечением уменьшилось до 12В, ТС 700-3 отлично подходит для выполнения практически ювелирных работ при сварке охранных, пожарных сигнализаций, автоэлектрике и др. областях, где требуется сварка проводов с тонким сечением, а также многожильных.

Комплектация:

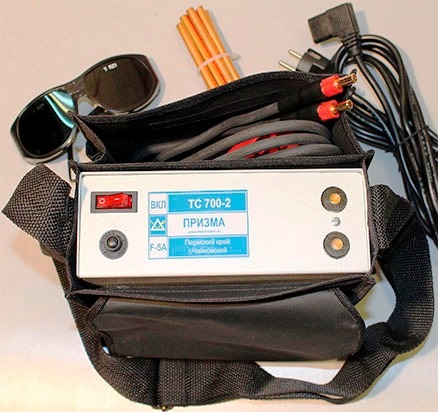

Сумка для работы с аппаратом и его хранения,
Защитные очки газосварщика, сквозь которые хорошо видно скрутку и сам момент сварки,
Два силовых кабеля длиной 1,4 м: один с пассатижами для держания скрутки, второй с рукояткой-спецдержателем электрода,
Сетевой кабель длиной 3 м, что позволяет беспрепятственно передвигаться от розетки питания до объекта и работать с аппаратом на высоте,
10 электродов, которых хватит примерно на 10 000 сварок скруток среднего сечения 16 кв. мм.

Отличный инструмент для грамотного монтажа и электропроводки согласно ПУЭ и кроме того для надежных соединений проводов и силовых кабелей без «колхозных» скруток… дорогих и подчас ненадежных зажимных и болтовых соединителей.

ТС 700-2 – это компактный переносный аппарат для сварки скруток медных и алюминиевых(с использованием флюса) жил, общим сечением не более 24 кв.мм. Такой аппарат в первую очередь необходим для электриков, т.к. обеспечивает наилучшее соединение проводов в распределительных коробах, эл. щитах, шкафов и др.п.

Габариты аппарата: 200*188*66 мм.
Вес до 4 кг – сам аппарат, полная комплектация – 5.1 кг
Напряжение питания — 220 в +15/-20%, 50 гц
Потребляемая мощность в режиме сварки до 1.3 кВт.

Комплектация:
Сам аппарат, сварочные кабеля, сетевой кабель, электроды – 10шт., переносная сумка, защитные очки, паспорт изделия, инструкция пользования.

Использую ТС 700-2 совместно с ручной контактной сваркой Figel MS022 (Польша) не только для монтажных работ по электропроводке и сборке электрощитов но и для соединений силовых проводов в автомобиле, приварке щеток стартера, и тд. и тп…)))

.

Цена вопроса: 8 990 ₽

Комплект ТС 700-3 предназначен для сварки медных и алюминиевых проводов — от малых диаметров от 0,4 мм2 (медь) до 24 мм2. Благодаря третьему гнезду, выходное напряжение для сварки проводов мелким сечением уменьшилось до 12В, ТС 700-3 отлично подходит для выполнения практически ювелирных работ при сварке охранных, пожарных сигнализаций, автоэлектрике и др. областях, где требуется сварка проводов с тонким сечением, а также многожильных.

Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
