Садовые качели своими руками из металла чертежи и размеры пошаговая инструкция

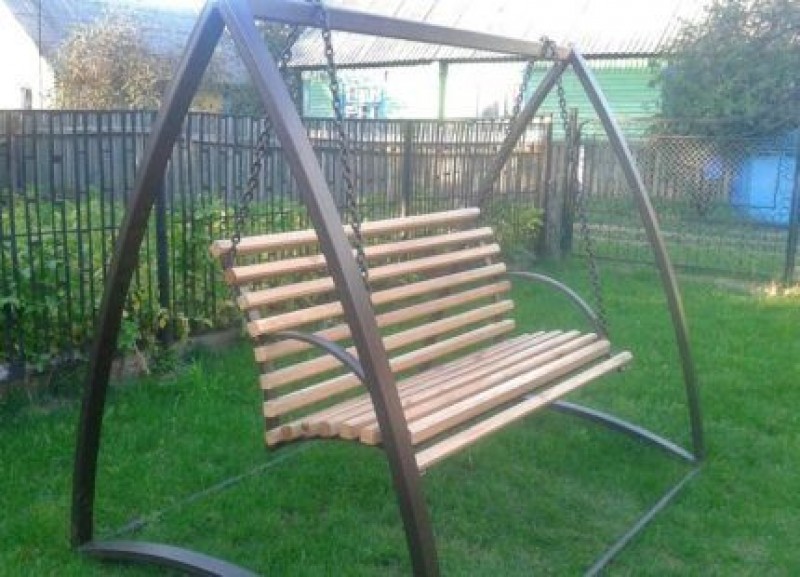

Преимущества качели из металла

Разнообразие самодельных садовых качелей на просторах интернета просто впечатляет. Из чего их только не изготавливают — металл, дерево, шины, ковка и многие другие материалы.

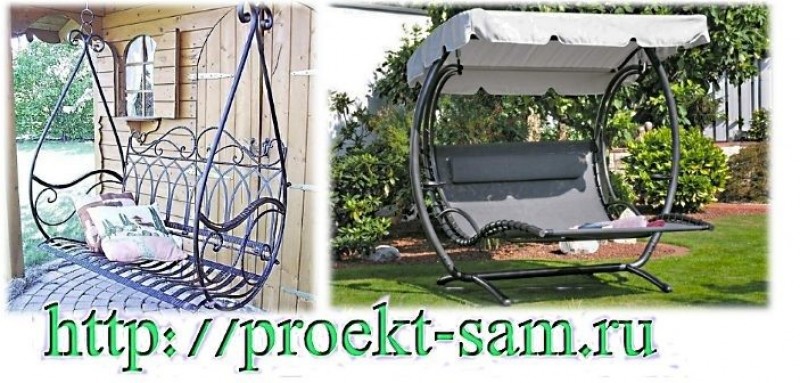

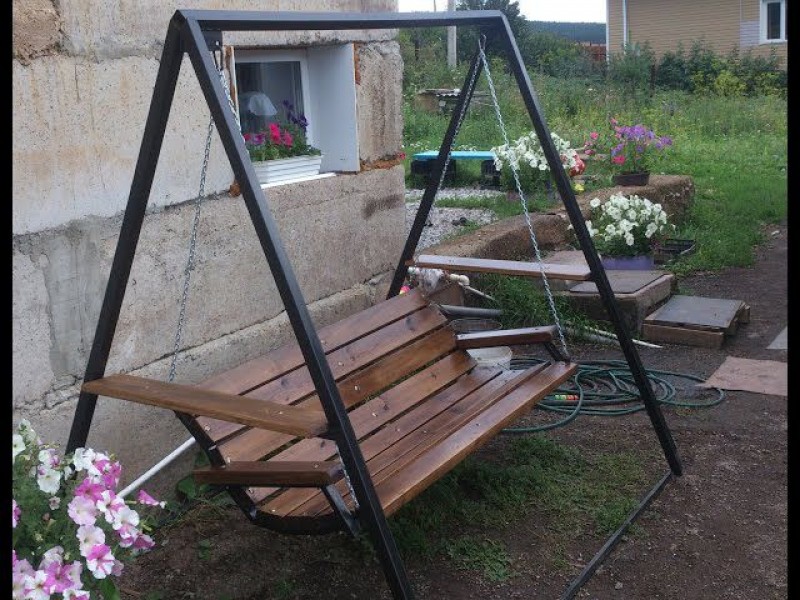

Мы рассмотрим одну из наиболее  популярных моделей — качели из металла.

Преимуществ металлических садовых качелей множество:

• Долговечность. Металл не поддается естественному гниению, не трескается, не рассыхается.
• Надежность. Это самый крепкий материал, который используется для такого рода конструкций.
• Доступность. Хороший металл стоит намного дешевле, чем древесина подходящего уровня качества.
• Вариантность конструирования. Любые ваши предпочтения и пожелания можно воплотить с помощью такого материала.

Как видите, достоинства конструкций из металла впечатляют, поэтому можно смело отдавать предпочтение этому варианту.

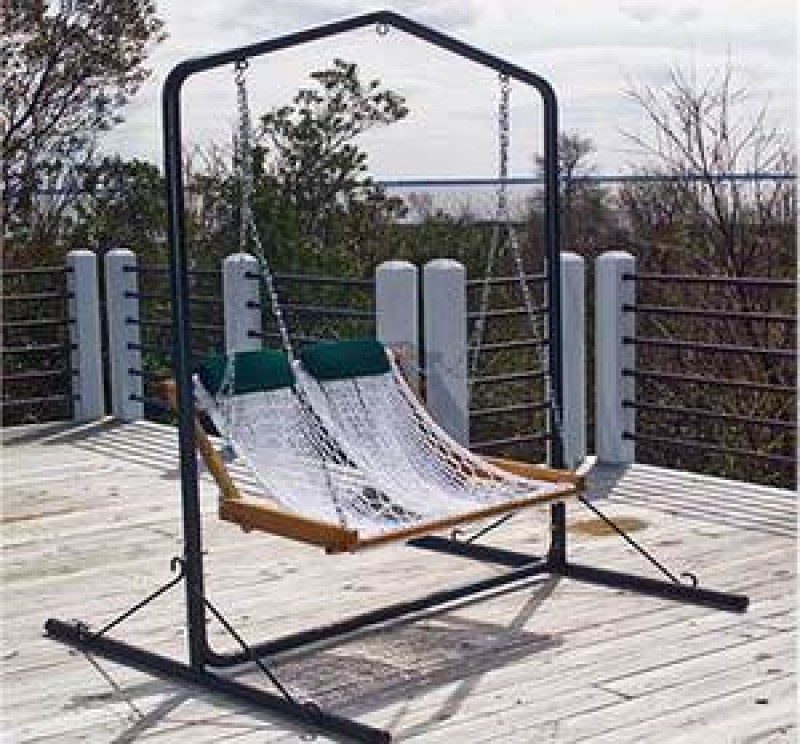

Классические качели из металла рассчитаны на одного человека, но есть варианты которые позволяют разместиться сразу четырем пользователям

Выбор конфигурации дачных качелей

Как уже говорилось, необходимо определиться со схемой – А-образная, Л-образная (без перемычек), П-образная, Г-образная (с консольным расположением балки для подвеса сидения). После этого определяется положение опор – на грунте или в нем. В первом случае необходимо соединить стойки в жесткую призматическую конструкцию на уровне земли, во втором – увеличить длину опор на величину заглубления (обычно 50…80 см).

При бетонировании или закапывании опор в землю лучше добавить к ним поперечины, как показано на схеме выше – это увеличит устойчивость качели для сада своими руками.

После выбора всех необходимых элементов конструкции проводятся следующие работы:

• нарезка металлопроката на куски нужной длины;
• сварка или скрепление фитингами на болтах стоек;
• сборка конструкции со всеми поперечинами с помощью сварки или болтовых соединений;
• установка изделия на грунте или в грунте (с последующим бетонированием опор или засыпкой и трамбовкой);
• монтаж подшипников или петель для подвеса сидения (это может быть сделано на стадии общей сборки качели садовой своими руками);
• подвес сидения и проверка работоспособности изделия;
• окраска (иной вид покрытия) всех деталей антикоррозионной краской.

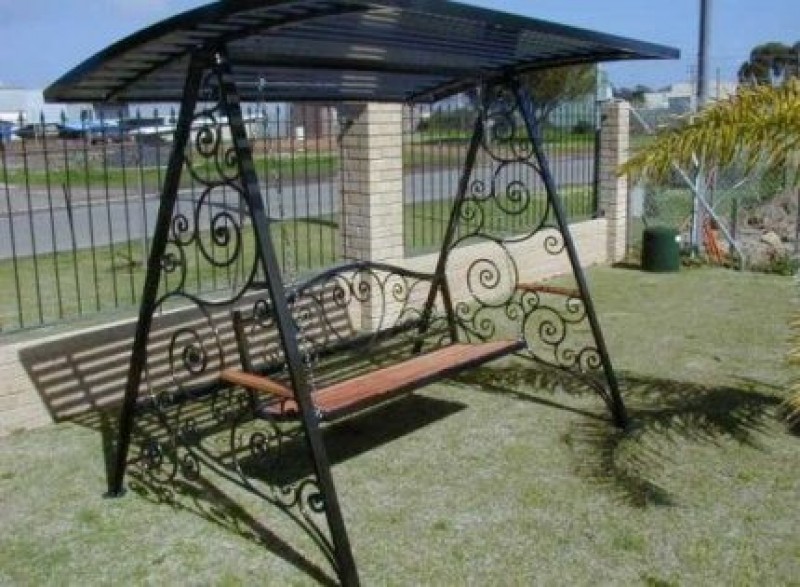

Если качели из металла имеют навес или другие дополнительные элементы, то они монтируются на стадии общей сборки. Для навеса последним этапом работ будет установка покрытия (из поликарбоната, дерева или других материалов).

Инструменты и материалы для работы

Для изготовления металлических элементов конструкции понадобятся: стальные уголки,  профили квадратные, профили круглые, двутавровые металлические балки.

Помимо этого нужно подготовить материал для сидений и навеса, если планируется соорудить вариант с навесом.

Для работы понадобится подготовить: сварочный аппарат, болгарка, шуруповерт, уровень, рулетка, лопата, строительное ведро, кисточки, шлифшкурка. Также для гибки профильной трубы может понадобиться трубогиб.

Изготовление и установка рамы

Чтобы сконструировать основную часть качелей необходимо заранее купить и доставить строительные материалы. Для этого потребуется древесина с поперечными размерами 150х45 мм следующей длины:

• 2100 мм – 1 доска (для ригеля).
• 2775 мм – 3 доски (для ножек).
• 320 мм – 2 доски для распорок в верхней части основы.
• 990 мм – 2 доски для распорок в нижней части основы.

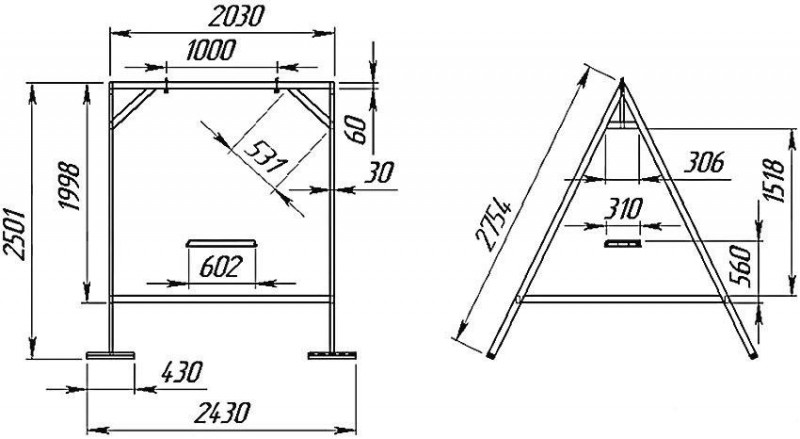

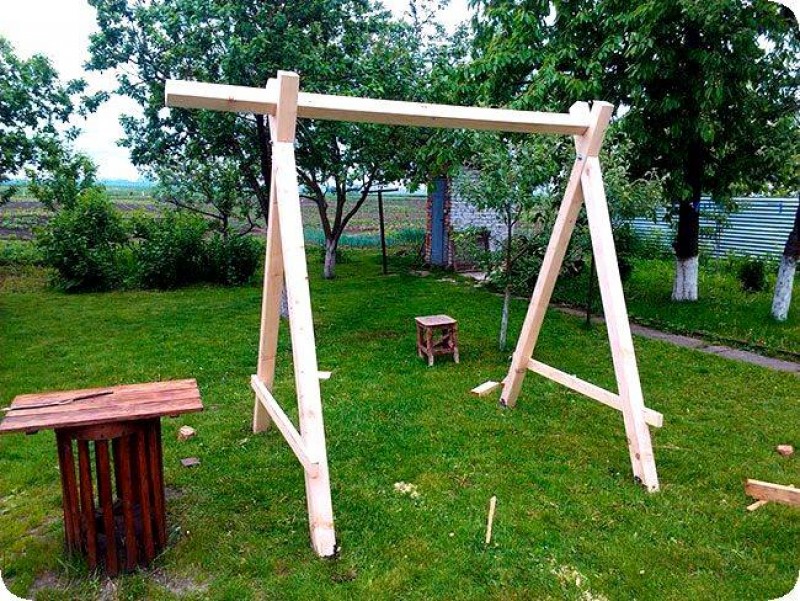

Ниже приведен чертеж классического А-образного типа рамы.

При самостоятельной обрезке частей основы можно воспользоваться следующей схемой разведения и выравнивания ножек.

После подготовки и обрезки материалов необходимо соединить ножки с распорками и ригелем шурупами. Крепеж осуществляется в местах, указанных на схеме.

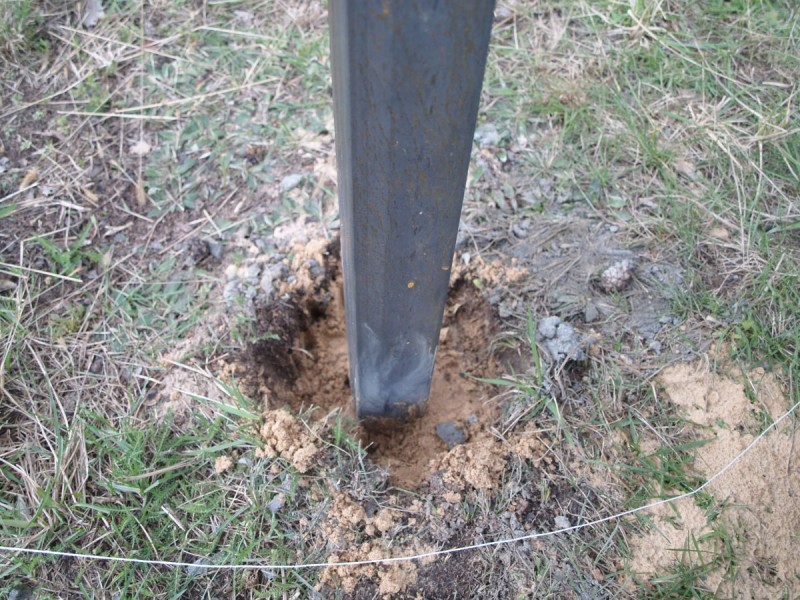

Нижняя часть конструкции вкапывается в землю на полметра. Таким образом, нижняя распорка будет находиться ровно на поверхности земли.

Ригель основы должен быть строго горизонтален поверхности. Это можно проверить пузырьковым уровнем. Если все было сделано правильно, и качели устанавливались на ровную подготовленную поверхность, то проблем не будет. В противном случае нужно выровнять качели, заглубив одну из частей.

Важно! Так как часть ножек будет находиться в земле или бетонной основе, необходимо обработать эти части битумной мастикой. Это позволит продлить срок службы качелей, снизив воздействие влажности на дерево.

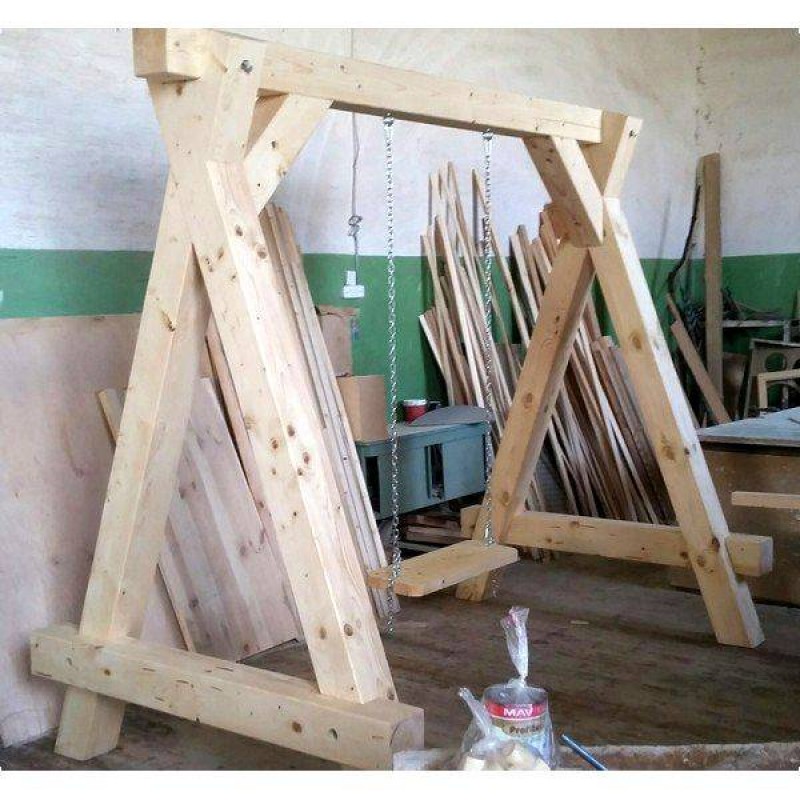

Подготовить материалы и собрать качели своими руками из дерева будет достаточно просто, имея под рукой чертежи и фото желаемой модели

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

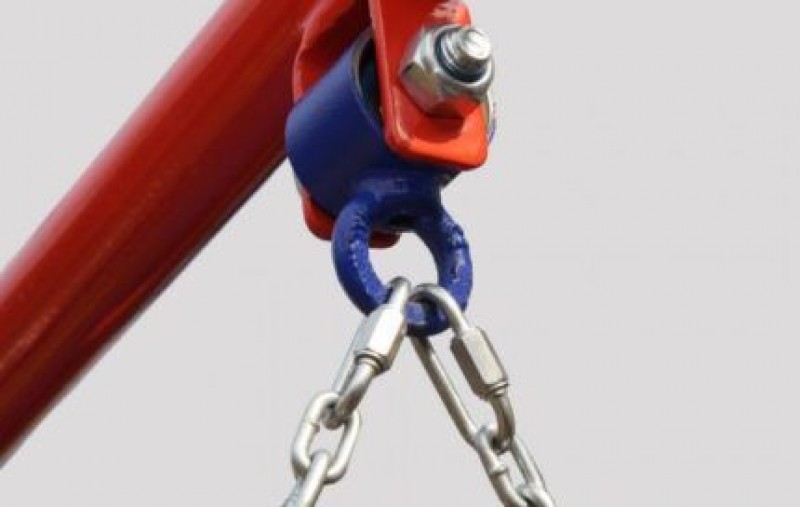

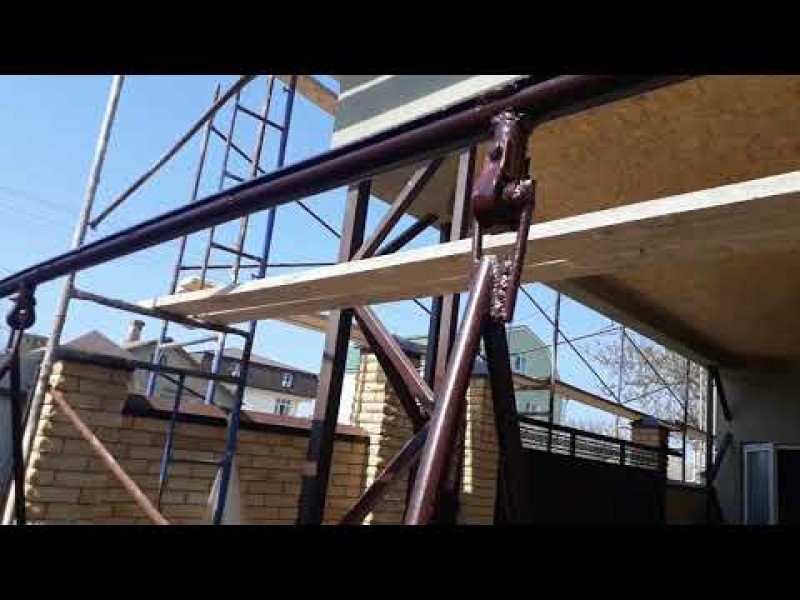

Качели с сиденьем на подшипниках своими руками из металла

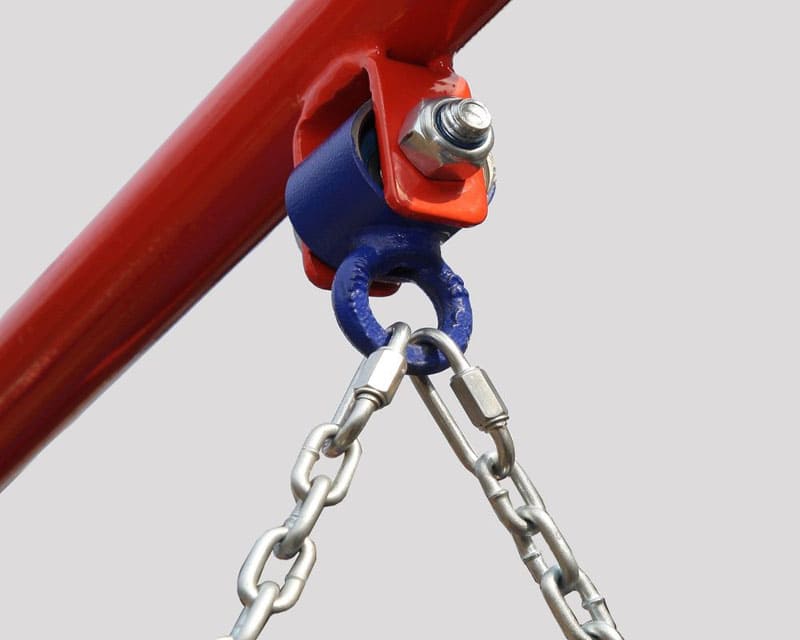

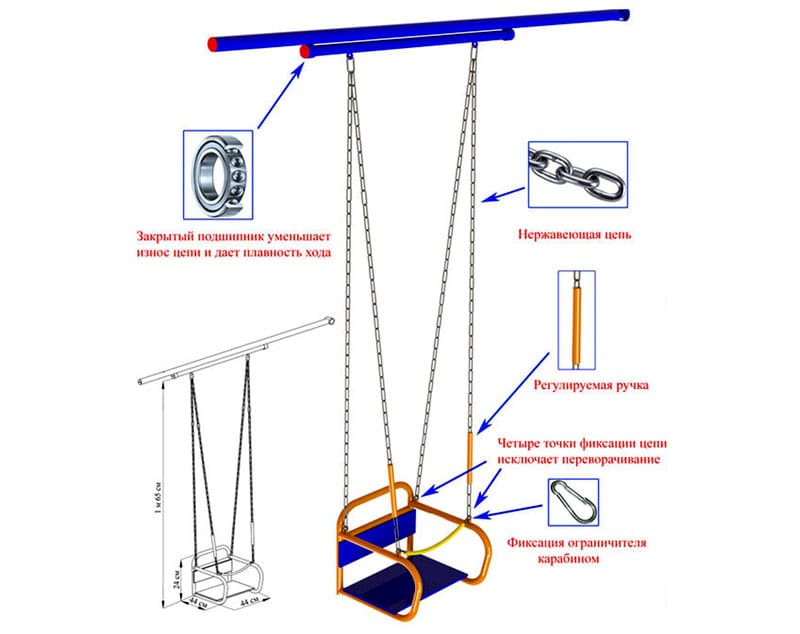

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

Инструкция по изготовлению

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе.

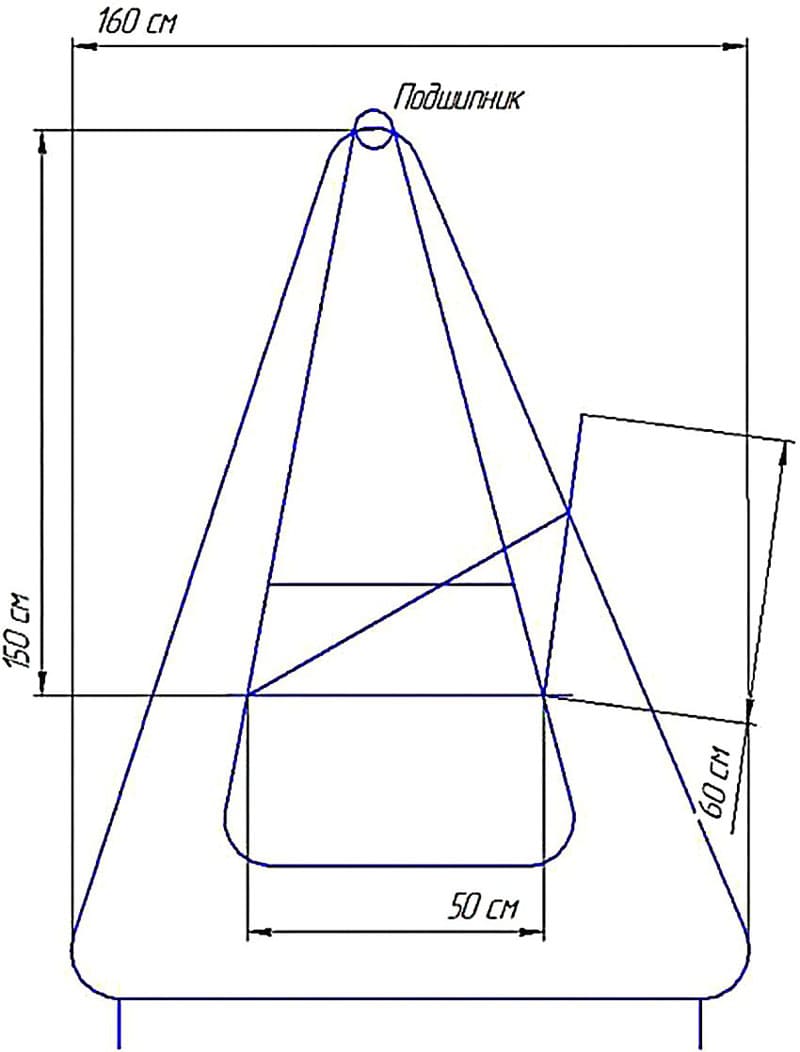

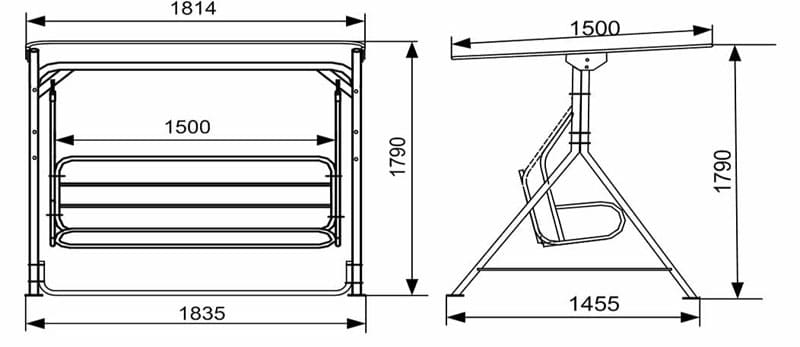

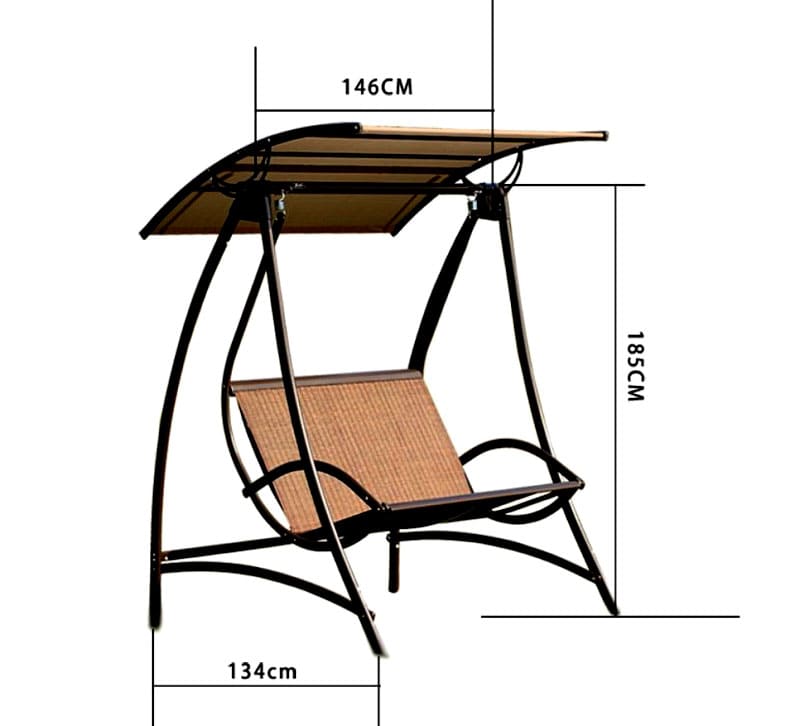

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

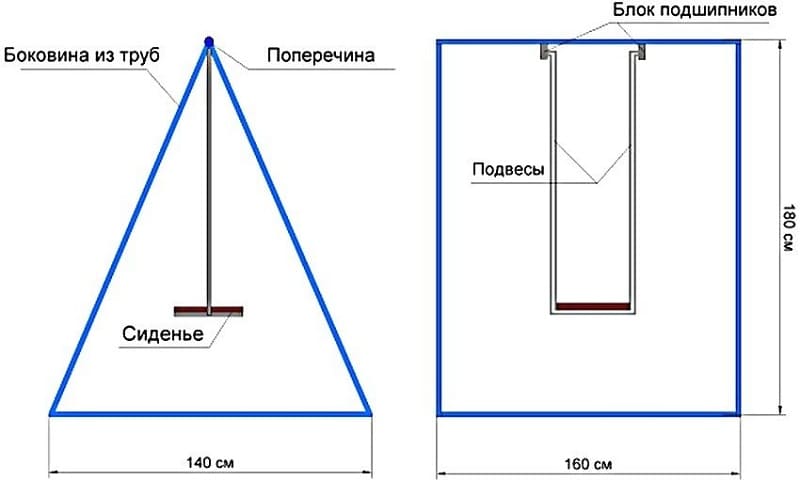

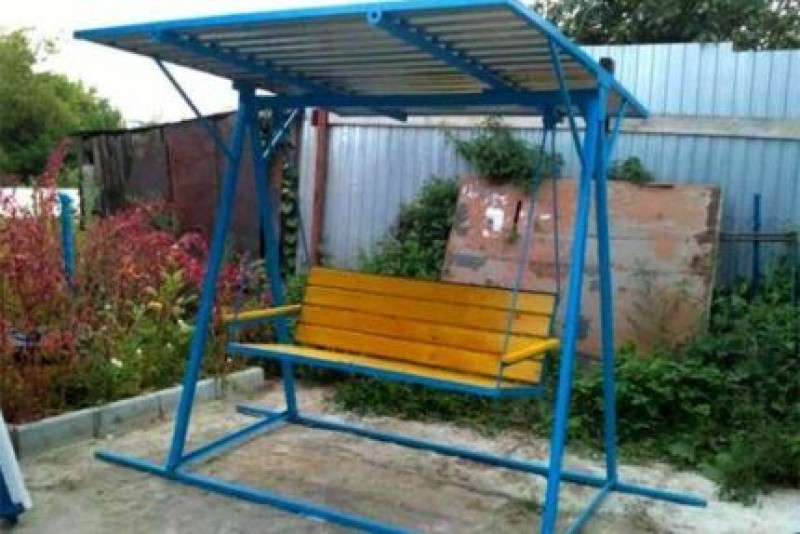

Как сделать качели для сада из профильных труб

Такой материал идеальный с точки зрения распределения каркасных нагрузок. Простая конструкция сварного типа из профильной трубы 5 см станет базой для создания детской качели. Габариты конструкции составляют:

• Высота 1.8 метра.
• Шаговая ширина стек 1.4 метра.
• Ширина перекладин 1.6 метра.
• Сиденье (ширина) 0.5 метра.
• Глубина составляет 0.35 метров.
• Высота от грунта 0.5 метров.

Вам потребуется:

• Пару подшипников.
• Металлически «ушки» (петли), к которым прикрепляют качели.
• Доски для создания сиденья.
• Пару метров уголка из металла.
• 16 метров профильных труб с сечением в 5 см для стоек.

Заранее важно произвести подготовку ямы для того, чтобы бетонировать опоры (цемент, песок, а также емкость для изготовления раствора). Вам потребуется аппарат для сварки, угловая-шлифовальная машинка с насадкой или пилы по металлу, а также электрическая дрель с набором сверл, строительный уровень и рулетка. Сборочная последовательность составляет:

1. Для начала требуется произвести сварку А-образных боковых стоек, причем между ними должен быть шаг в 1.4 метра. Помните про то, что 0.5-0.6 метров стоек будут углубляться в грунт и можно все бетонировать.
2. После этого к боковым опорам установите перекладину с заранее приваренными петлями из металла.
3. Из металлических уголков можно собрать каркас сиденья способом сварки, и к нему требуется прикрепить профильную трубу (то есть подвесы сиденья).
4. Установите подвесные конструкции на перекладину с подшипниками.

Садовые качели для детей старшего возраста

Такие конструкции должны выдерживать большую нагрузку. Стойки опор сваривают под углом и дополнительно фиксируют горизонтальной перемычкой на уровне 1/3 от земли. Затем к ним прикрепляют перекладину. Сделать это можно с помощью специальной заготовки из трех отрезков трубы, куда вставляются края опор и перекладины.

При самостоятельной работе легче будет сделать так:

1. Приварить треугольник из пластины к верхней части стоек, выполнить в нем отверстие.
2. Отрезать болгаркой головку болта, диаметр которого немного меньше размера перекладины.
3. Вставить эту шпильку в трубу и закрепить болтовым соединением, предварительно просверлив сквозное отверстие в обеих деталях.
4. Продеть конец шпильки в треугольную заготовку, приваренную к стойкам, и затянуть гайкой с контргайкой.

Опоры бетонируют. Для этого буром делают отверстия в земле глубиной 40-50 см, трамбуют, засыпают песком и щебнем. Заливают бетоном. Оставляют на неделю для высыхания.

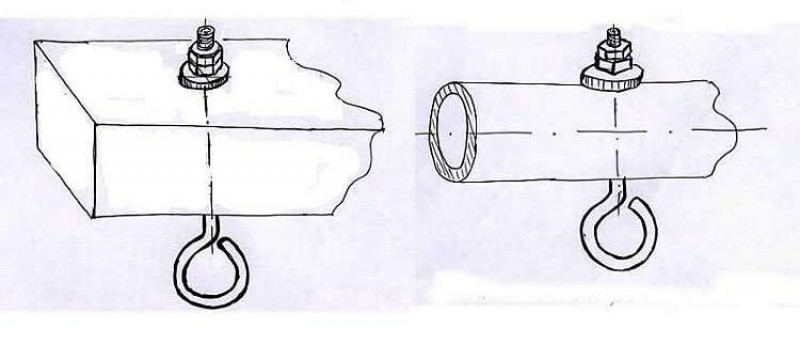

Фото: схема крепления анкерных крюков. Гайки следует обязательно законтрить.

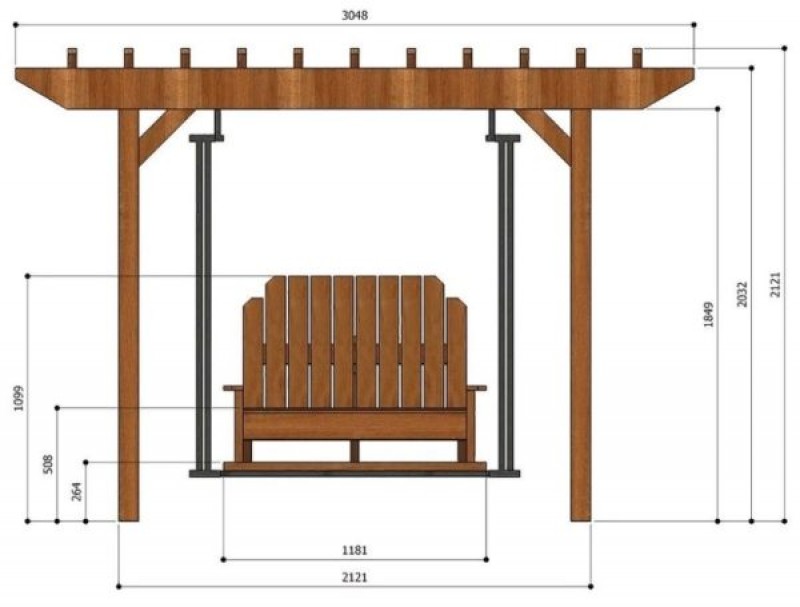

Собираем деревянные садовые качели для дачи

В итоге у нас получились подготовленные к сборке несколько узлов, это основание в форме буквы «А», скамейка с заведенными цепями, и подготовленная к установке крыша. Сборку проводим в следующем порядке:

1.
   Устанавливаем вертикально основания.
2. Закидываем наверх бревно коневки, в местах пересечений коневки и основания стягиваем бревна через отверстия болтами.
3. Крепим укосины 1.1метра на 90 миллиметров на болтовое соединение к основанию, это не даст разъезжаться устройству качания.
4. На крышу крепим на стропила доски, прибиваем их елочкой.
5. Крепим анкера цепей, это достигается сверлением отверстия в коневке, отступив от края одного и второго 500 миллиметров.
6. Вешаем скамейку с цепью на закрепленные анкера, применяем карабины.

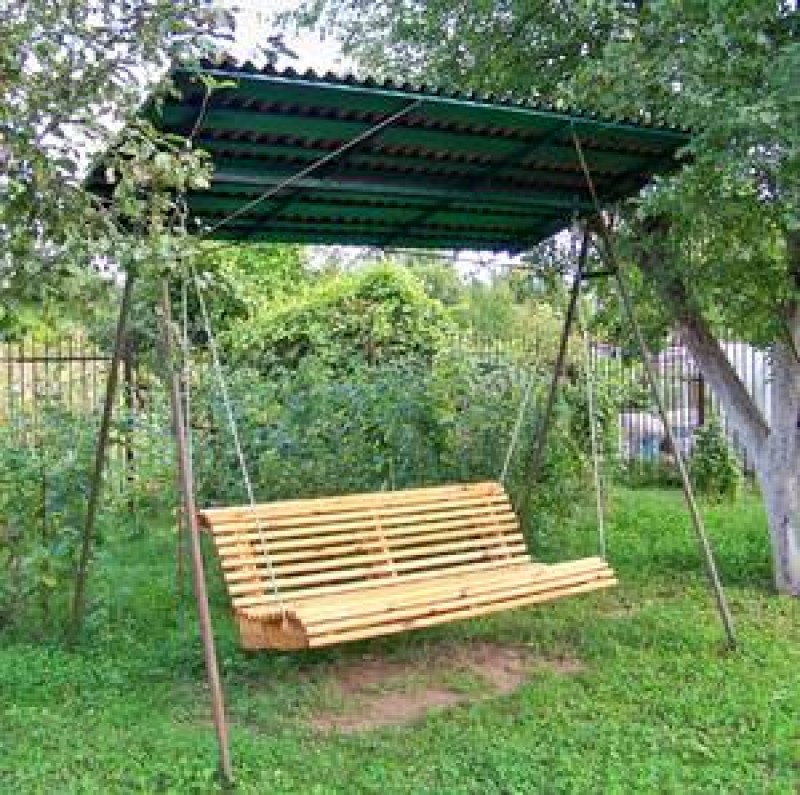

Вместо досок можно применить на крыше другой кровельный материал.

Как оборудовать качели на дереве?

Самый простой вид садовых качелей, это их монтаж на ветке дерева. Если в саду на дачном участке есть достаточно взрослое дерево, ветка которого может служить для крепления веревки, вопрос об их устройстве решается просто:

Классический вариант при помощи дощечки и пары нейлоновых тросов для крепления

В этих целях этого обращаем внимание на крепление тросов, применяя самый безопасный узел. В дощечке сверлим отверстия и пропускаем через них трос, который крепится на ветке дерева.
Лучше использовать дуб для этих целей, если такой есть

Если нет, надо провести мероприятия: осмотреть ветку, на которую будут они крепиться, она не должна иметь трещин и быть больной.

Если для надежности применяются цепи, их необходимо одеть в пластмассовую трубку, чтоб пальцы не попали в звенья цепи.

Нужно еженедельно проверять состояние ветки, на которой крепится каталка, для безопасности. Когда дети захотят покататься на них, предварительно проверьте их сами.

Основание – главный элемент конструкции

Стойки садовой качели должны быть надежными и крепкими. Они обеспечивают устойчивость целой конструкции. При изготовлении качели из металла лучше всего выбрать основание А-типа или П-типа. Оба варианта достаточно устойчивы, но при этом просты в изготовлении.

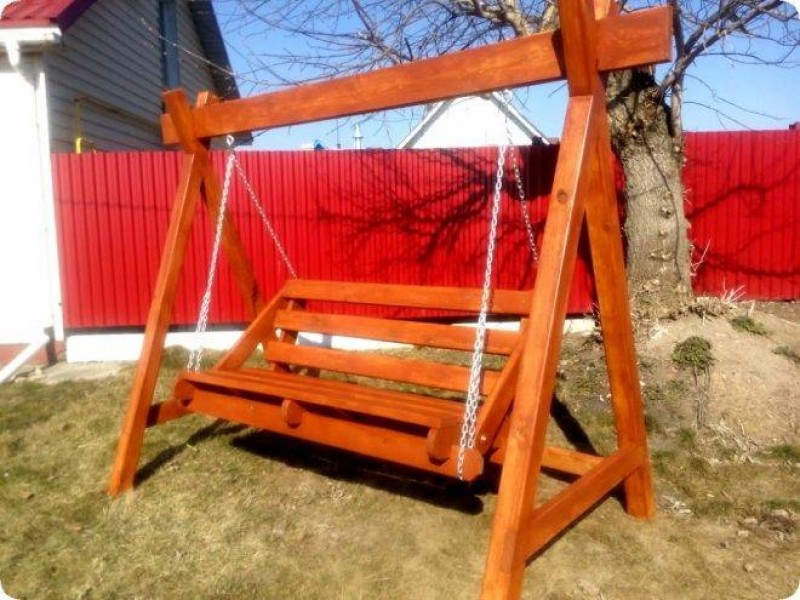

Вариант 1 — основание А-типа

Такая конструкция состоит из двух стоек в форме буквы А, соединенных между собой перемычкой. Для их сборки нужно нарисовать чертеж с указанием всех размеров, это поможет правильно рассчитать необходимое количество материалов.

Важно помнить, что для обеспечения устойчивости качели нужно делать основание минимум на 40-50 см шире, чем сиденье, чтобы было расстояние между сиденьем и опорами

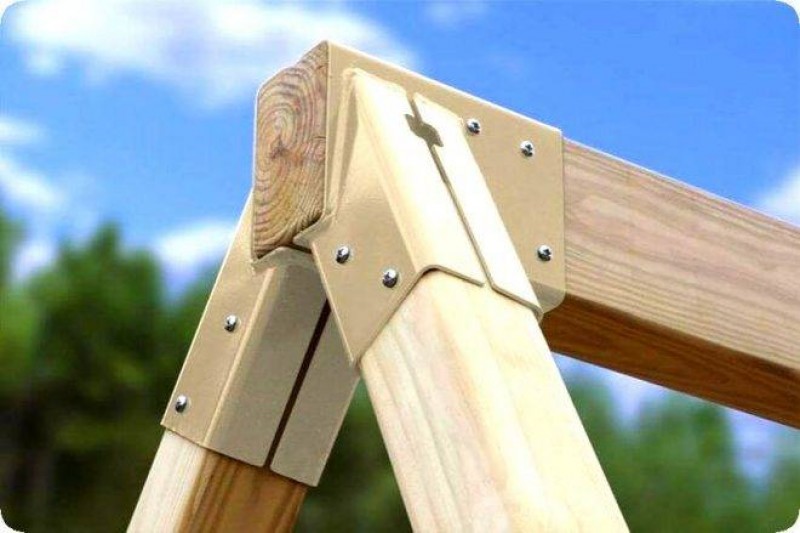

Конструкция может быть сварной, или закрепляться при помощи болтов. Мы рекомендуем сваривать детали, потому что болты имеют острые углы, их желательно дополнительно обрабатывать для предотвращения травмирования.

Особенно это актуально тем владельцам загородных участков, у которых есть маленькие детки. Также, у крепления болтами со временем появится люфт.

С методом соединения разобрались, теперь стоит приступить к чертежам. Нужно определить, сколько мест будет предусмотрено на качели. Оптимальный вариант – 3. Для трехместной качели будет достаточно ширины сидения 150  – 160 см. Тогда прибавляем минимум 40 см зазора между сидением и опорами — по 20 см с каждой стороны и получаем ширину качели 200 см.

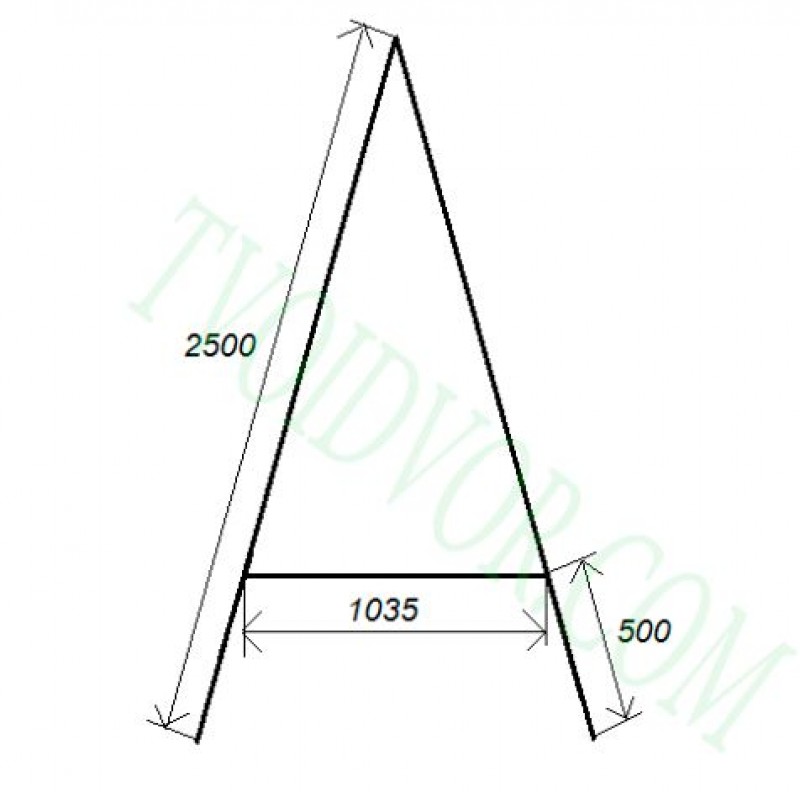

Свариваем опоры. Они должны быть идентичны. Для этого возьмем четыре трубы длиной 300 см (50 см трубы будет вкапываться в землю для устойчивости конструкции).

Угол соприкасания труб в верхней части определяем следующим образом: две трубы кладем на землю в горизонтальном положении в виде треугольника. Нижнюю часть труб разводим до тех пор, пока расстояние между концами труб не составит 230 см. Измеряем угол вверху между трубами, это и будет оптимальный вариант для сваривания.

После того, как вы соединили верхнюю часть, нужно добавить распорку посередине выступающей над землёй части. Получается, если длина целой трубы 300 см, отнимаем 50 см для углубления, наружная часть составит 250 см. Где-то на высоте 120 см привариваем трубу для улучшения надежности конструкции.

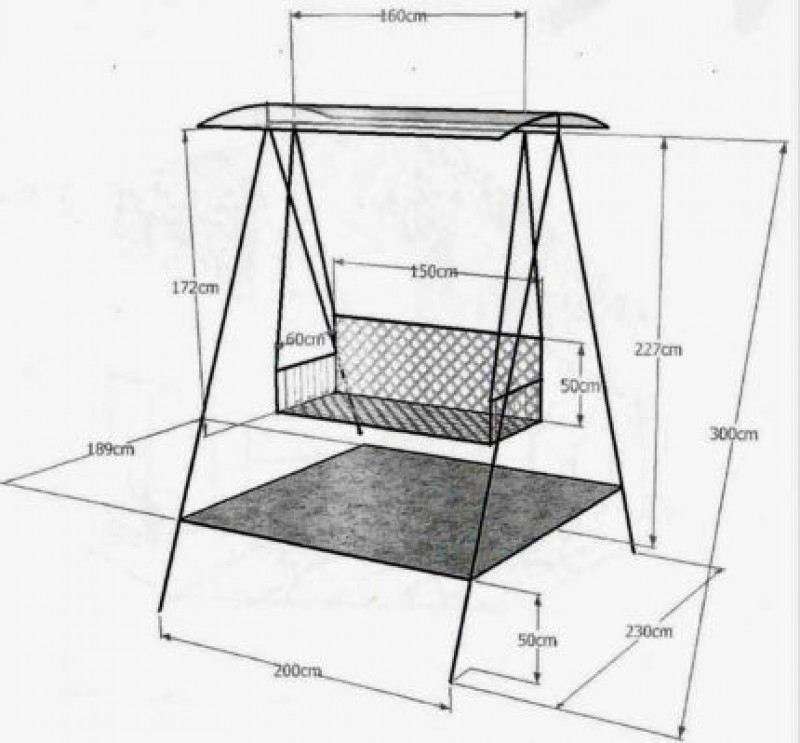

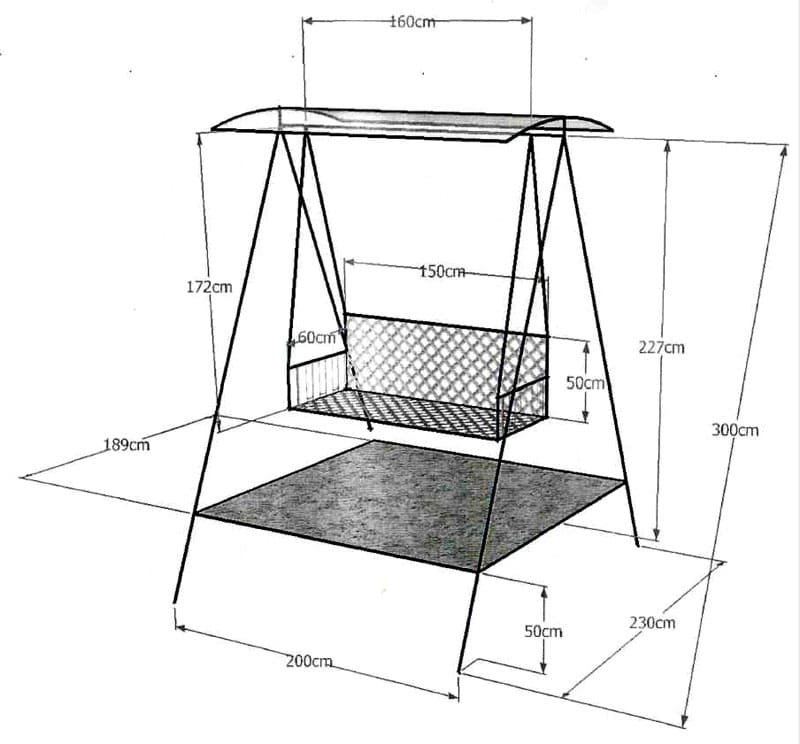

Пример чертежа качели с А-образным основанием. На схеме указаны размеры всех деталей конструкции, а также расстояние между стойками

Некоторые умельцы не предусматривают такую распорку, и у них опора качели напоминает букву Л. Но для того, чтобы обезопасить себя и своих близких, рекомендуем вам не пренебрегать данной деталью.

После изготовления двух А-образных элементов можно приступать к их соединению с помощью центральной перекладины, длина которой 200 см.

Вариант 2 — П-образное основание

Такой каркас также отличается надежностью. Единственный нюанс — необходимо забетонировать основание не менее чем на 50 см. Иначе надежность конструкции будет под сомнением. Плюсом такого каркаса является минимум используемого материала.

Качели с П-образным основанием станут хорошим решением, когда на садовом участке не очень много свободного места

Чтобы соорудить такую конструкцию вам понадобиться всего три трубы или три профиля. Две боковые опоры длиной не менее 230 см, чтобы 50 см  можно было опустить в землю и забетонировать. Горизонтальная перекладина для трехместной качели должна быть  не менее 200 см в длину.

Достаточно приварить к горизонтальной перекладине по краям две опоры под углом 90° и каркас готов. Осталось только покрасить металл, для предотвращения коррозии.

Удобное сидение для садовых качелей во дворе

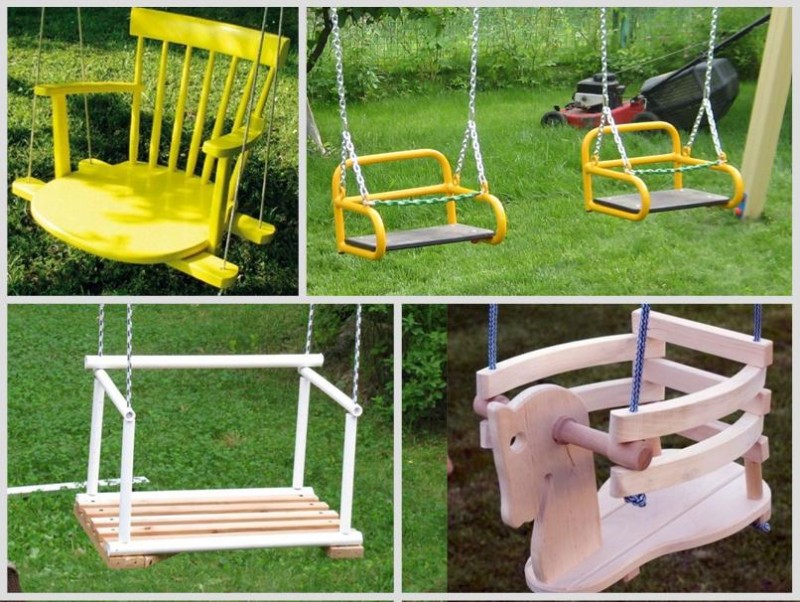

Еще один важнейший атрибут подвесных уличных качелей – сидение. Его исполнение должно обеспечивать необходимый комфорт и безопасность. Конструкция сидения выбирается в зависимости от возраста детей, а также желаемого дизайнерского оформления.

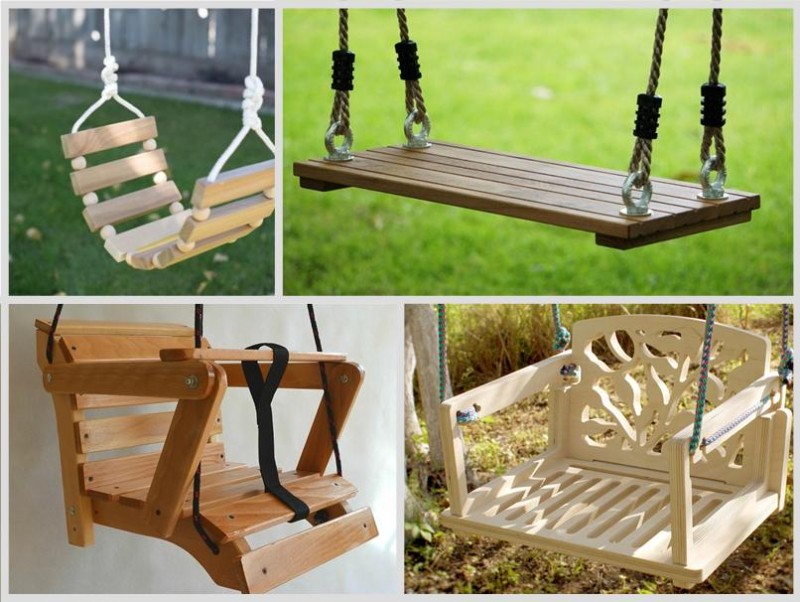

Дерево является наиболее подходящим для основания самодельного сидения, так как не проводит тепло, в отличие от металла. Самая простая конструкция состоит из доски, при этом ее исполнение может быть достаточно элегантным.

Сидение со спинкой и подлокотниками наиболее удобно для любого возраста. Сдвижная поперечная планка заметно повышает уровень безопасности. Если также предусмотреть ремень между ногами, соскальзывание ребенка с сидения становится невозможным.

Фантазия умельцев безгранична, и практических вариантов исполнения «сидушки» — бесчисленное множество. Оригинально и функционально применение старого стула. Каркас из металлических труб в сочетании с основанием из фанеры будут служить долго. Обрезки пластиковых водопроводных труб – простое и бесплатное решение. Конек-горбунок с глубокой посадкой никогда не сбросит с себя своего седока. Сидение для маленьких подвешивают на шнурах, цепи подойдут для качелей подростков, и абсолютную надежность обеспечивают металлические трубы.

Садовые качели, разнообразие решений

Кроме представленного для монтажа вида садовых качелей, существует еще множество решений. Обустройство качалок в загородном доме стали уже нормальным явлением, их устанавливают на открытых террасах, в беседках. И по закону рынка, когда есть предложение, появляется спрос, промышленность сейчас изготавливает большое количество качелей разных видов. Нельзя не отметить, что по ценовой политике они разнятся так же, как и по материалам, из которых изготавливаются.

Ниже коротко можно показать, зная основные приемы строительства, как можно сделать садовые качели из других материалов:

• Одним из простых решений считается строительство качели с применением паллеты (поддона). Организовать качели просто нужна надежная веревка и крепкая ветка дерева.
• Качели с использованием сноуборда в качестве сиденья.
• С применением металлопроката.
• Из оцилиндрованных бревен. Такие качели делаются по варианту, представленному выше.
• С применением машинных шин для сиденья.

Рассмотрим способы креплений

Надежность качели обуславливается креплением веревки и использованием специальных крепежей. Многие дачники для самостоятельно изготовления садовых устройств качания применяют альпинистское снаряжение: репшнур, карабины, крюки. Специальными креплениями добиваются, чтобы веревка не ездила по коньковому бревну.

Существует несколько видов креплений сиденья к брусу через веревку (цепь):

• Сквозное, через отверстие крепление с использованием карабина.
• С помощью анкеров проводится крепление большинства видов качелей.
• Крепление качелей на 4 выхода веревок (цепей), проводится двумя способами: сведением двух веревок в одну точку, через систему крепления (4 карабина).
• Оригинальное крепление для дачных качелей, это крюки.
• Сквозные отверстия для единой веревочной системы.

Подготовка к сооружению качелей

Расчет общих размеров и отдельных составляющих необходим, так как нередко в готовых схемах данные величины не совсем устраивают. Поэтому при корректировке чертежа под свои потребности учитывают следующие правила:

1. Ширина сиденья, достаточная для одного человека, составляет примерно 500-600 мм.
2. Высота спинки обязана быть не менее 550-600 мм, она обеспечит удобство качающимся.
3. При выборе подвесной конструкции необходимо принять во внимание, что минимальное расстояние от сиденья до стоек — 300 мм, если для подвеса используют металлическую цепь, но 400 мм, когда в его роли выступает веревка.
4. Промежуток от сиденья до поперечины зависит исключительно от роста самого высокого пользователя будущих качелей.

Если качели предназначаются для семьи с одним ребенком, хватит ширины сиденья в 1600 мм. Если для трех взрослых, требуется уже не менее 1800-2000 мм. При планировке одиночной качели идеальна метровая ширина сиденья.

Качели со скамейкой на несколько человек

Этот тип семейных качалок оригинально впишется в планировку дачного участка. Они в большом ассортименте выпускаются серийно. Переносные или стационарные комплектуются навесом (тентом), либо с жестким укрытием (дерево, поликарбонат). Качели с крышей выгоднее, металлические элементы не греются на солнце, есть защита от дождя. Дополнительно устраивают противомоскитные занавески.

Качели со скамейкой, рассчитанные на 2–3 человек, — типовые модели для садовых участков.

123Пред.1из3След.

Основные элементы конструкции.

Размеры рассчитывают с учётом модели.

Есть 2 типа соединения деталей. Предпочтительнее сварной, так как винтовой крепёж под воздействием эффекта вибрации при раскачивании раскручивается. Необходимо периодически подтягивать болты и гайки.

Выделяют два вида соединений элементов конструкции: сварной и сборный

В перекладине просверливают отверстие, в него вставляют болт, к которому крепится рым–гайка. При помощи соединительного кольца подвешивают скамью. Соединение периодически смазывают, чтобы избежать повреждения механизма, скрипа.

Скамью подвешивают к ригелю на канатных верёвках, цепях, металлических тросах

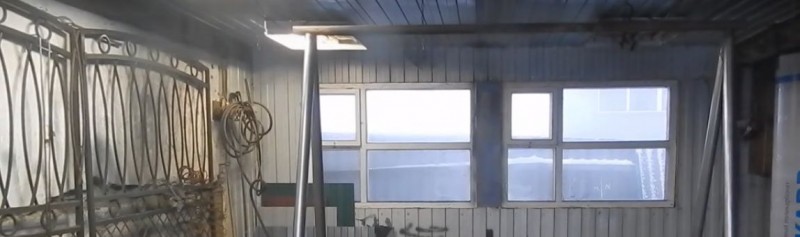

Строительство железных качелей начинают с установки каркаса. Для переносных конструкций правильнее сделать соединительную раму из металлопрофиля по нижнему периметру каркаса. Стационарные — вкапывают в землю на глубину 50–60 см, затем бетонируют.

Все металлические элементы конструкции обрабатывают составами, препятствующими образованию ржавчины, красят.

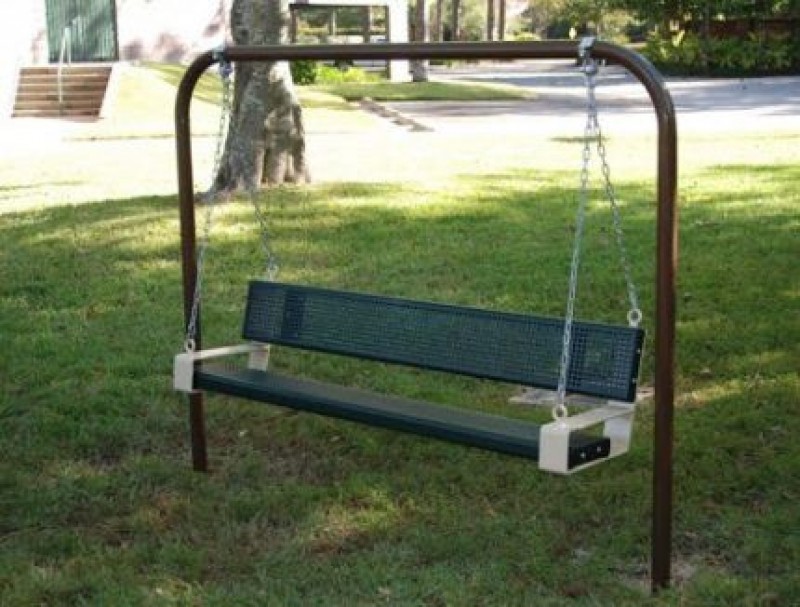

П–образные качели

Они конструктивно проще и состоят из боковых столбов и перекладины. Устойчивость обеспечивают верхние угловые планки, соединяющие опоры.

П–образная конструкция менее устойчива, поэтому такие качели заглубляют в землю, с последующим бетонированием

При составлении плана, схемы модели нужно учесть некоторые моменты. Сидения подвешивают на высоте 50–60 см. От боковых опор делают минимальный отступ в 30 см.

Варианты оформления сидений

После того, как опора конструкции готова можно приступать к изготовлению сидения. Ниже мы расскажем о том, как соорудить самые популярные варианты.

Вариант №1 — классический

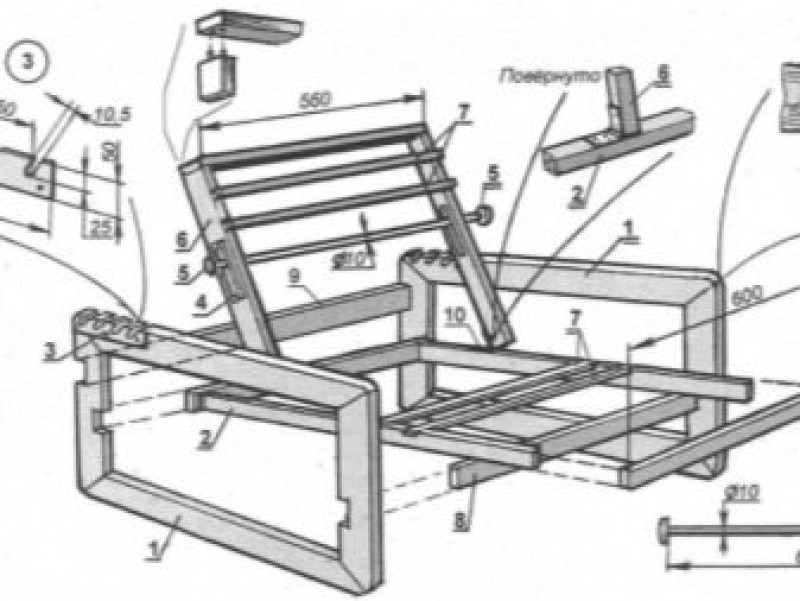

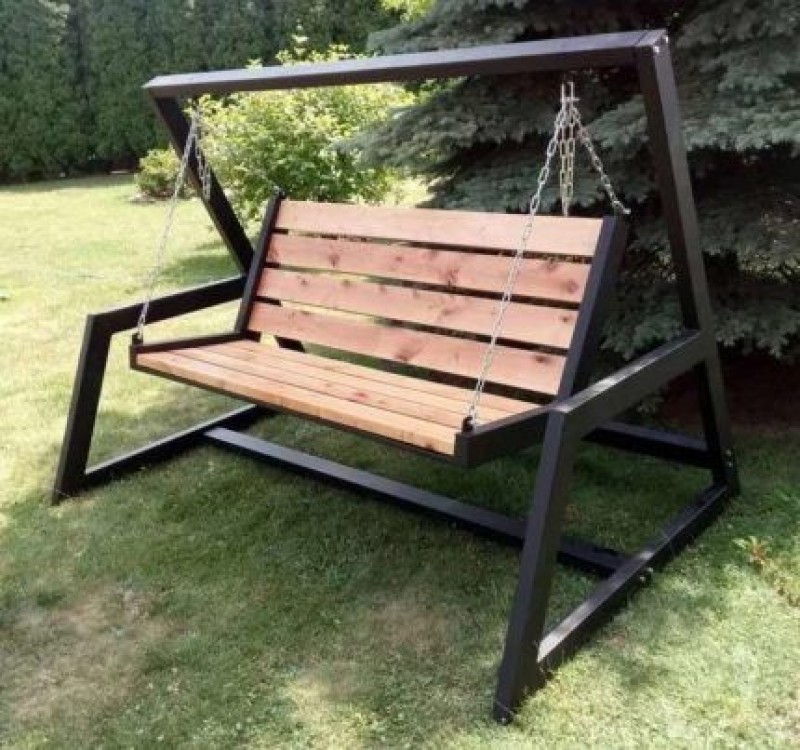

Оптимальный вариант сиденья представляет собой металлический каркас, обшитый деревянными планками. Для начала нужно определиться с размерами.

Создание комфортного и вместительного сиденья – важный этап изготовления качели. Сидение для качели в форме деревянной скамейки — отличный вариант

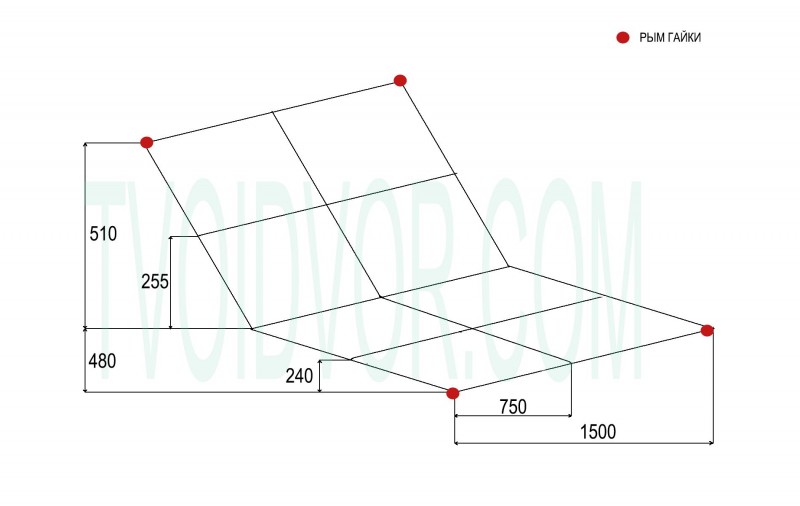

Допустим, ширина сиденья 160 см, глубина 46 см, а высота спинки 52 см. Давайте разберемся как собрать сидение таких размеров.

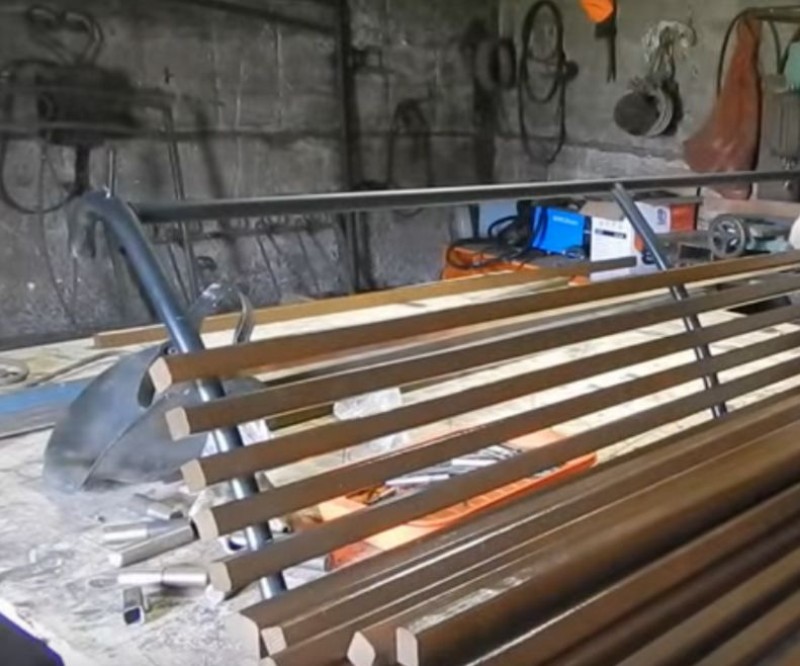

Процесс изготовления сиденья состоит из следующих этапов:

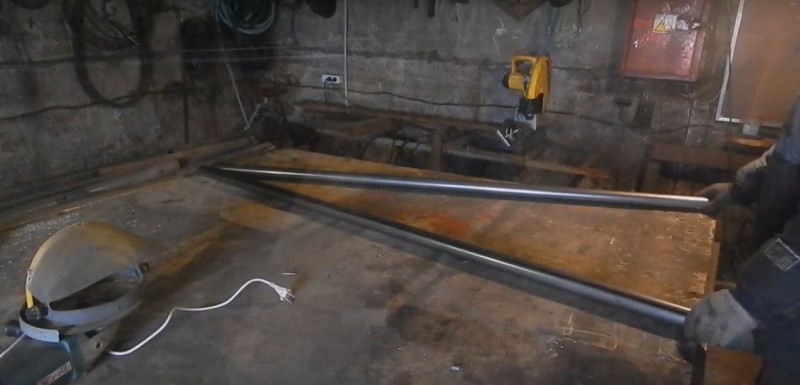

1. Подготавливаем металлическую основу. Для этого необходимо при помощи болгарки отрезать три куска профильной трубы длиной 160 см, два куска трубы длиной 52 см, а также два куска по 46 см.
2. Соединяем элементы основания. Формируем 2 пары боковых труб. Соединяем боковую опору сидения (46 см) и боковую опору спинки (52 см). Для этого обрезаем концы профилей, которые будут привариваться, под углом 45°. После чего соединяем их при помощи сварки. Так же поступаем со второй парой боковых труб.
3. Формируем металлический каркас. Привариваем три профильные трубы длинной 160 см к краю сиденья, в углу между сиденьем и спинкой, на верхнем краю спинки.
4. Красим основание. Для того чтобы придать красивый внешний вид нашему изделию и защитить его от коррозии, достаточно покрыть его краской.
5. Прикрепляем деревянные брусья. Брусья следует выбирать либо 40х40 мм, либо 50х40 мм. Длина – 160 см. Устанавливаем деревянные перекладины с шагом 2 см.
6. Покраска либо лакирование. Чтобы сохранить прочность сиденья, деревянные брусья следует покрыть лаком или краской. Лучше всего это делать до установки на каркас. Достаточно пройтись шлифшкуркой соответствующей зернистости, далее покрасить выбранным покрытием.

Несмотря на прямой угол между частями, сиденье будет достаточно удобным для пользователей. Удобство обеспечивает установка сиденья под наклоном.

Лучшим вариантом для покрытия деревянных частей сидения будет лак. Покрытая лаком древесина выглядит стильно и привлекательно, поскольку остается уникальная структура и узор

Все, что осталось — это подготовить сидение к  креплению. Для этого с четырех сторон каркаса нужно высверлить отверстия под крепления подвесов. Сюда будут вставляться болты с рым гайками.

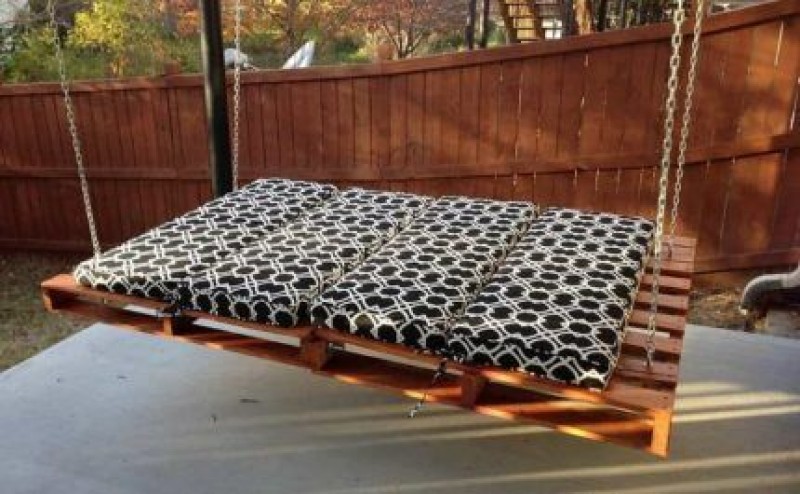

Вариант №2 — современный

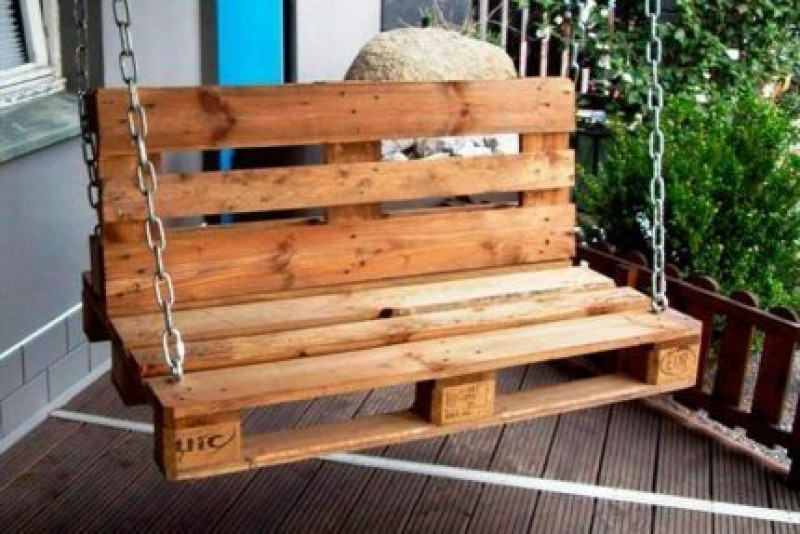

Если вы хотите придать некую изюминку своей садовой качели, можете использовать в качестве материала для сиденья обычные паллеты.

Кроме экономии времени при изготовлении сиденья из поддонов, вы ещё и экономите деньги на материалы. А с изготовлением такого сидения справится даже начинающий домашний мастер

Для работы нам понадобится: 2 поддона, балки, саморезы, шуруповерт, лобзик.

Такое сиденье изготавливается намного проще, чем предыдущий вариант. Рассмотрим способ изготовления классического сиденья из поддонов в виде скамьи:

1. Выбираем поддоны. Они должны быть без повреждений, гнили, трещин. На самом деле, существует несколько видов паллет, но для изготовления сидения лучше остановить свой выбор на евро паллетах.
2. Монтируем нижнюю часть. Для этого поддон разрезаем в длину. Ведь при глубине сиденья 80 см, качелей будет не комфортно пользоваться. Разрезаем по краю центральной нижней перемычки. Получится основа для сиденья глубиной 47 см.
3. Изготавливаем спинку. Аналогично, отрезаем часть поддона шириной 47 см. Прикрепляем саморезами спинку к сиденью.
4. Формируем подлокотники. Отрезаем при помощи лобзика 2 куска бруска длиной 47 см, и два куска длиной 23 см. Соединяем попарно куски разной длины под углом 90°.
5. Прикрепляем подлокотники к сиденью при помощи длинных саморезов.
6. Красим или лакируем готовое изделие.

Рекомендуем собрать сидение именно с подлокотниками. Они не являются обязательным атрибутом такого сиденья, но придают ему завершённый вид и добавляют удобства.

Кстати, из поддонов можно собрать не только сидение для качели. С подборкой мебели из поддонов можно ознакомиться в этом материале.

Вариант №3 — сиденье в виде кровати

Это самый простой вариант, который предусматривает наличие следующих материалов: 2 поддона, 3 балки длинной 160 см, саморезы, шуруповерт, краска или лак, шлифшкурка.

Процесс изготовления включает в себя соединение поддонов широкой стороной друг к другу. Делается это при помощи 3 брусьев, которые крепятся ко дну поддонов, два по краям, один – по центру.

Соединяем брусья с поддонами при помощи саморезов. Далее проходимся по поверхности поддона шлифшкуркой, чтобы убрать мелкие неровности. Последний этап – лакирование или покраска.

Для удобства осталось добавить несколько штрихов в виде подушек и пледов и уютное место для релакса готово

Крепление сиденья к каркасу

Пора приступать к закреплению сиденья к каркасу садовой качели. Есть два возможные варианты: цепи и канаты. Самым надежным материалом являются цепи. Соответствующая толщина сечения металла 4 мм или 5 мм.

Сначала нужно закрепить цепи к 4 краям сиденья. Сделаем это при помощи болтов с рым гайками. На концы цепи крепим карабины. Дальше соединяем рым гайки с карабинами. К верхней перекладине крепим цепи с помощью колец приваренных к  центральной перекладине.

Для колец не стоит выбирать слишком тонкий материал, поскольку на них будет приходиться основная нагрузка. Минимальная толщина металла для колец — 8 мм

Еще один надежный, но более сложный способ установки цепей — использование скрытых подшипников на дополнительной центральной балке. Тогда нам понадобиться больше материалов, плюс конструкция становиться сложнее. Часто такое крепление используется на детских качелях промышленного производства.

Чтобы упростить способ крепления, достаточно использовать карабин для креплений. Нужно просверлить сквозную дырку в центральной перекладине и закрепить карабин в этом отверстии.

Способ крепления веревки или каната к центральной балке не отличаются от способа крепления цепей. Но, чтобы прикрепить их к сиденью достаточно продеть концы через высверленные отверстия на 4 краях сиденья и завязать там прочные узлы.

Монтируем своими руками садовые качели

Сделать у себя на участке садовое устройство качания своими руками не составит труда, когда подготовительный этап выполнен добросовестно. Деревянные модели, которые предлагаются к монтажу, требуют ровной поверхности. Желательно работы выполнять с напарником, чтобы было удобно. Начинаем монтировать элементы садовой качалки из подготовленного материала:

1. Делаем основу в форме буквы «А», для этого берем подготовленные бревна с параметрами: 2,5 метра на 120 миллиметров толщиной – 2штуки, и длиной 2,1 метра на 90 миллиметров толщины – 1 штуку. Поперечное бревно накладывается на основное с учетом отступа.
2. На пересечении бревен необходимо просверлить отверстия, затем всю конструкцию стягиваем подготовленными болтами. Болгаркой или ножовкой по металлу надо срезать оставшуюся длину болтов, для эстетичности и безопасности. Также собираем вторую часть устройства качания.

Изготовление скамейки

Оттого как будет сделан этот узел садовых устройств раскачивания, будет зависеть комфорт и удобств. Надо подобрать такой угол наклона сиденья, чтоб было удобно всем членам семьи, необходимо провести опрос, особенно у детей. Что такое угол наклона скамейки? Если делать ее под прямым углом, то отношение спинки к сиденью не дадут комфорта и расслабиться.

Если немного, всего на 10 градусов сделать угол больше до 100 градусов сразу почувствуете, что можно облокотиться на спинку скамейки. Надо взять подготовленные бруски 60х60 миллиметров, и накладывая их, разводим до необходимого угла, можно не совсем точно, получится тупой угол 95-100 градусов. С помощью карандаша делаем отметки на брусках, получаем свой размер, и места для выборки стамеской. Выборка необходима для лучшего соединения и красивого вида скамейки.

Необходимо проводить работы в последовательности:

• Берем стамеску, ножовку и делаем следующее: запил при помощи ножовки по отметкам карандашом, выбираем стамеской внутри запилов древесину. Бруски примериваем, друг к другу и подрабатываем стамеской.
• Когда добились идеального соединения, в центре сверлим отверстие для болтового соединения, сразу в двух брусках, затем желательно ПВА покрыть выборки и соединить все болтом. Лишнюю длину болта отрезаем болгаркой.
• К сделанным основаниям крепим подлокотники (бревна: длина 100 сантиметров, диаметр 80 миллиметров). С помощью проделанного сверлом отверстия соединяем их болтами, предварительно одев цепи.
• Полученные треугольные конструкции необходимо соединить досками 1.8х 0,14х0,04 метра. Здесь не могут возникнуть сложности. При помощи саморезов доски крепятся к основам будущей скамейки. После проделанной работы мы увидим готовый элемент садовых качелей, скамейку.

Делаем крышу

Подготавливаем брусья для стропил, берем заготовленный брус 60х60 длиною 900 миллиметров и 60х60 длиною 500 миллиметров, собираем 3 треугольника с параметрами: 560х560х960. Каневку качелей из бревна 2,8 метра длиной и толщиной 140 миллиметров надо поместить внутрь этих треугольников.

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.

Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.

Целесообразно ориентировать козырек под малым углом, чтобы сток дождевой воды не встречал препятствий.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Сооружаем навес от солнца

Навес над качелью не является обязательным элементом этого сооружения. Но это очень хорошее решение для защиты от палящего солнца.

Если вы все-таки решитесь добавить навес к конструкции садовой качели, вам не обойтись без инструкции по его изготовлению. В основе навеса – металлический прямоугольник с перемычками. Сооружать его нужно отталкиваясь от размеров каркаса качели.

Свариваем прямоугольник из профиля 20х40 мм или 30х30 мм. Длина и ширина должны покрывать размеры качели. Добавляем распорки для надежности. Двух-трех будет достаточно, размещаем их примерно каждые 70 см.  Закрепляем каркас навеса к основанию качели при помощи сварочного аппарата.

Сверху навес можно накрыть листом поликарбоната или пошить тканевый чехол. Все зависит от ваших предпочтений. В интернет-магазинах можно приобрести готовые тканевые непромокаемые тенты

Кроме того, очень важно правильно сочетать размеры качели и размеры навеса. Некоторые тенты продаются с пришитой москитной сеткой. Это очень хорошее решение для летних вечеров.

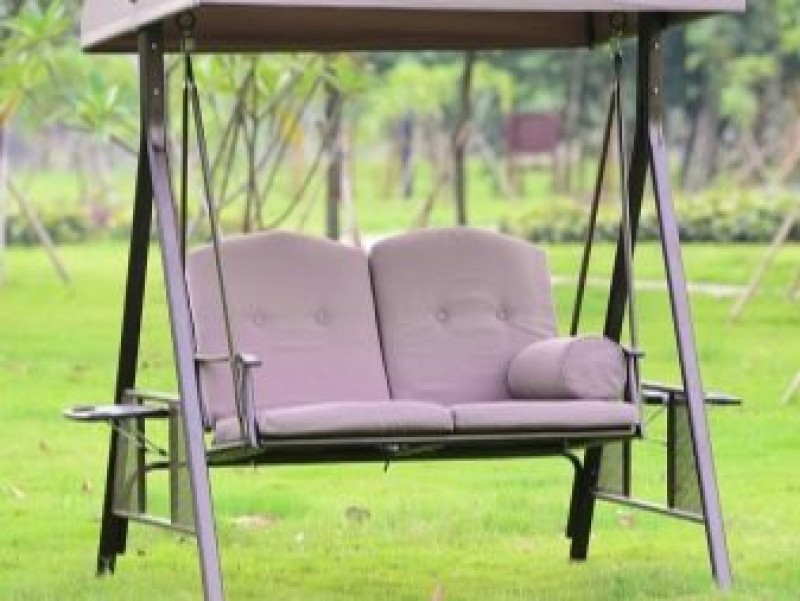

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

После завершения строительства рекомендуем покрасить сварные качели из железа антикоррозионной краской. Это сохранит ее от непогоды и ржавчины

Как сделать садовые качели из металла своими руками?

Сад — это не только красивые деревья и кустарники. Очень важной составляющей его является инфраструктура для досуга. Немаловажную роль в ней играют садовые качели.

Разновидности конструкций

Металлические качели в саду могут быть рассчитаны на 1 человека, но есть и другие варианты, которые позволяют сесть сразу четырем пользователям.

Довольно широкое распространение получили раскладные уличные качели, трансформация которых происходит за счет откидывания спинки. После этого получается уже небольшого размера подвешиваемая кровать. На ней может быть размещен навес, позволяющий спокойно спать днем и вечером. Укрытие полностью останавливает как солнечные лучи, так и небольшие осадки. Чтобы надежно защититься от света, идущего под острым углом, часто выбирают изделия с корректируемым наклоном козырьков.

Говоря про виды садовых качелей, нельзя обойти вниманием их детскую категорию. Важным отличием подобной конструкции является уменьшенная величина и другие меры по адаптации к анатомии маленьких людей. Закономерно предъявляются и повышенные требования безопасности, поскольку то, что приемлемо для взрослых, детям может представлять серьезную угрозу. Часто детские качели делаются двойными, чтобы ими можно было пользоваться одновременно и без конфликтов. Простые одинарные версии неизбежно порождают зависть и попытки «застолбить» за собой увлекательный аттракцион.

А еще именно скамеечные качели можно легко преобразовать в спальное место — нужно только несколько простых движений.

Устройство

Чертежи и размеры

Как изготовить своими руками?

Определившись с подходящим видом качелей и с их величиной, можно уже приниматься за работу. Если нет опыта обращения со сварочной техникой, надо предпочитать сборно-разборные изделия. Сделать их можно путем связки составных частей гайками и болтами. Важно учитывать, что резьба в местах стыков может планомерно расшататься. Это провоцирует люфт, а со временем и разрушение конструкции.

Потому надо предусмотреть возможность подтягивания крепежных изделий. Чтобы получить каркас в виде буквы А, используются две железные перекладины, соединяемые в верхней части. На половине высоты размещают перемычку, помогающую сделать качели жестче.

Упростить работу можно, если выбрать П-образный формат. Но важно понимать, что устойчивость изделия окажется несколько хуже, поэтому нужно взвесить все за и против перед выбором окончательного варианта.

Типичная схема подразумевает, что в самом низу используют опорные прямоугольные рамы. Боковые части выполняются из парных свариваемых труб. Размещаемая по горизонтали перекладина поможет подвесить скамейку. Каркас целесообразно собирать с боковых частей, а не из центра. Трубы размечают и нарезают с использованием УШМ.

Когда все нарезано, надо оценить точность соблюдения габаритов, которые не должны отличаться у любой пары деталей.

Эти пары сваривают между собой, получая Л-образные идентичные блоки. Острые верхние концы деталей спиливают на одинаковом уровне. Такой шаг поможет сделать малую опорную площадку, на которой станет фиксироваться перекладина горизонтали. Чтобы исключить ошибки, требуется применить заранее сделанные шаблоны. Боковины наваривают на опорную прямоугольную раму, только после этого работают с горизонтальной перекладиной.

Боковые стойки ставят вертикально, а балку монтируют параллельно основанию. Как раз для полного контроля этих моментов применяют строительный уровень. Лишь после окончания таких работ можно приниматься за подготовку скамейки. Основание для нее делают из стальных уголков. Скамья чаще всего ставится под углом 120 градусов относительно сиденья.

Точно изогнуть уголок можно, надрезав одну из его полочек треугольником под углом 60 градусов. Каркас сиденья надо делать, сваривая прямоугольный профиль. Боковины соединяют по краям, используя горизонтальные перемычки. Соединять требуется и те участки, в которых конструкция изогнута.

Рекомендуется дополнять собранное сиденье подлокотниками — так будет спокойнее и безопаснее при катании.

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

Целесообразно ориентировать козырек под малым углом, чтобы сток дождевой воды не встречал препятствий.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Красивые примеры

Так может выглядеть Л-образная разновидность качелей. Перекрыв их сверху не только досками, но и тканью, создатели добились весьма приятного вида. Большое трехместное сиденье, покрытое изящной тканью, тоже создает хорошее впечатление.

Притягательный облик может иметь и полностью деревянная конструкция. Оснащение крышей с черепичным слоем дополнительно повышает эстетические качества и увеличивает надежность качелей.

О том, как сделать садовые качели из металла своими руками, смотрите в следующем видео.
