Теплый пол на лоджии своими руками пошаговая инструкция видео

Расширить полезную площадь своей квартиры за счет балкона или лоджии решение разумное и вполне понятное. Но для обеспечения комфорта в этой части квартиры одного лишь пассивного утепления и герметизации недостаточно. Не секрет, что снизу у нас холодная бетонная плита, поэтому хозяева, как правило, стремятся установить систему «Теплый пол». В этой статье я расскажу, как сделать теплый пол на балконе своими руками и с какими трудностями вы можете столкнуться в процессе установки.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Обратите внимание!

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Обратите внимание!

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

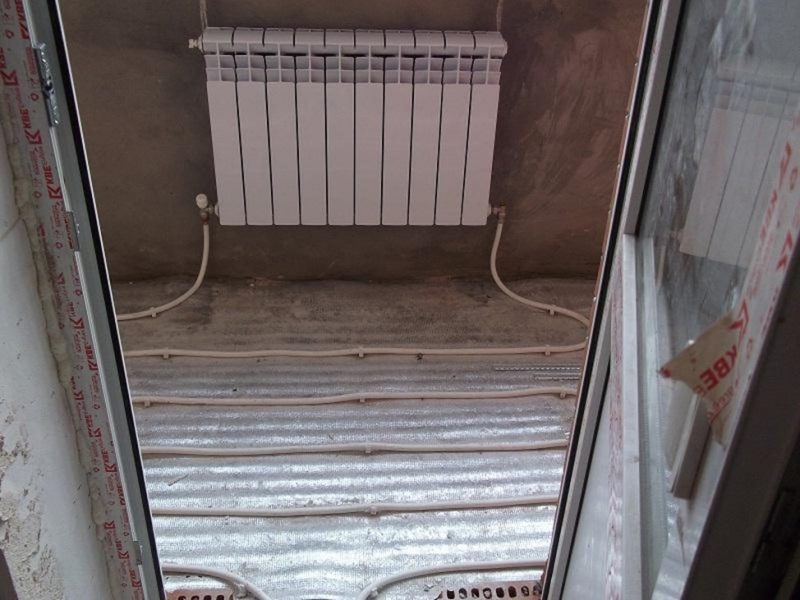

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Обратите внимание!

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

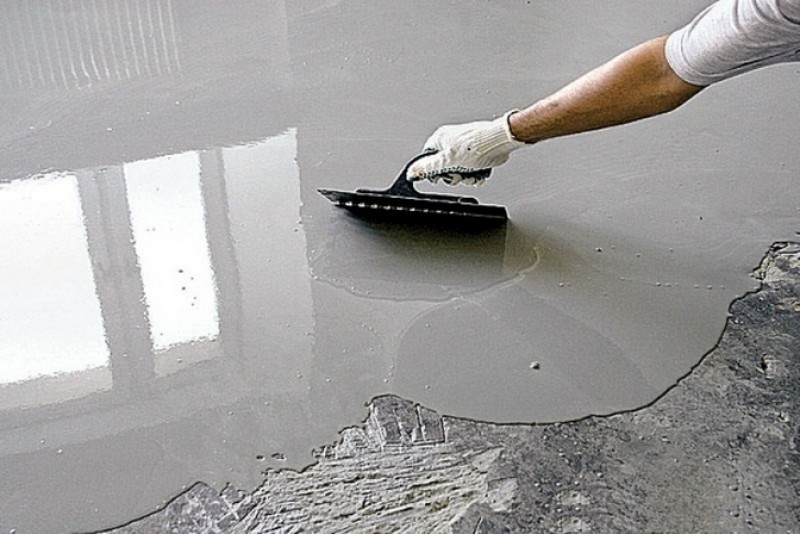

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.

Лаги укладываются с частотой не более 30 – 40 см. Высота такой обрешетки делается порядка 70 мм. Здесь учитывается 50 мм утеплителя и 20 мм толщины металлопластиковой трубы. Естественно под обрешетку настилается слой полиэтилена.

В данном случае экструдированный пенополистирол использовать не обязательно, можно обойтись обычным пенопластом. Ведь вся нагрузка ляжет не на утеплитель, а на деревянные лаги. Сам утеплитель закладывается между деревянными лагами, а зазоры задуваются монтажной пеной.

Для того чтобы уложить трубную разводку, в лагах нам придется прорезать ножовкой и стамеской ряд пазов 20х20 мм, по толщине трубы. Но чтобы уложить финишную облицовку, будь, то ламинат, линолеум или ковролин, сверху нужно настелить листы фанеры или OSB толщиной от 10 мм.

Единственное достоинство сухого способа монтажа водяного пола, это его высокая ремонтопригодность. КПД и теплоотдача у него ниже, чем у варианта с бетонной стяжкой.

Электрические теплые полы

Электрическим теплым полом принято называть систему, основанную на использовании нагревающего кабеля. Еще относительно недавно мастера укладывали спаренный греющий кабель. Его диаметр доходил до 5 мм и всю трассу, приходилось крепить к утеплителю индивидуально, металлическими скобами.

Расстояние между витками здесь выдерживалось по тому же принципу, что и с водяным полом, то есть порядка 100 – 150 мм, кабель также укладывался змейкой.

На данный момент большей популярностью пользуются так называемые электрические кабельные маты. В сущности это тот же кабель, только вполовину тоньше и закрепленный на стекловолоконной сетке. Стоят такие маты не намного дороже, но их значительно удобнее крепить к основе.

Гидро и теплоизоляция здесь монтируется аналогично водяному варианту. Что касается бетонной стяжки, то я рекомендую ее заливать под все финишные покрытия за исключением напольной кафельной плитки.

Минимальная толщина такой стяжки 20 мм. Дабы кабель не повредился от случайной трещины, под маты лучше уложить металлическую армирующую сетку. Фиксировать маты на арматуре не обязательно, они и так никуда не денутся.

Кафельную плитку можно укладывать непосредственно на маты при помощи строительного клея. Так как внизу у нас подразумевается экструдированный пенополистирол, клей лучше использовать Ceresit CT83, он рассчитан конкретно под этот материал. Естественно слой клея должен быть не менее 10 мм толщиной, его наносят на плитку и на основу гребенчатым шпателем.

Любая подобная электрическая система должна иметь блок управления. В него входит термодатчик и непосредственно управляющая панель. Сам термодатчик монтируется между витками кабеля и от него выводится провод в панель управления.

А панель управления устанавливается рядом на стене, примерно в такую же коробку, как розетка или выключатель. Под прокладку проводов в стене пробивается штроба.

Обратите внимание!

Любой вид электрического пола устанавливается исключительно на рабочей поверхности балкона или лоджии. То есть не нужно монтировать его под мебелью или в труднодоступных местах.

Если у вас достаточно знаний и вы отлично представляете себе схему и порядок соединения проводов, то конечно можно собрать все из отдельных деталей. Для любителей сейчас продаются готовые наборы, в которых есть подробная инструкция и все детали вплоть до мелкой фурнитуры и изолирующих материалов.

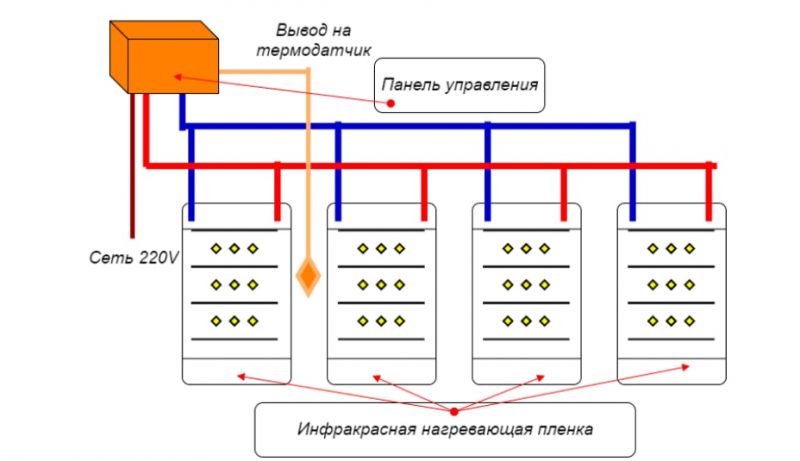

Инфракрасная система

Эту систему без преувеличения можно назвать самой популярной на данный момент. Ее монтаж настолько прост, что даже любитель сможет установить такую пленочную систему на своем балконе за несколько часов.

Некоторые мастера рекомендуют не устанавливать мощную теплоизоляцию под такую систему, мотивируя это тем, что система работает абсолютно по иному принципу. Оно-то конечно так, но при выключенных нагревателях у вас будут «ледяные» полы. Поэтому я настоятельно рекомендую монтировать экструдированный пенополистирол и не искать себе приключений.

Как вы видимо уже поняли, до этапа монтажа теплоизоляции любой теплый пол монтируется аналогично. Перед монтажом самой инфракрасной пленки, экструдированный пенополистирол всплошную застилается фольгированным изолоном. Изолон это вспененное полимерное полотно покрытое фольгой.

После этого все стыки полотна тщательно проклеиваются фольгированным скотчем. В местах подключения пленки, под контакты, а также под термодатчик в изолоне ножом вырезаются отверстия. Это необходимо для того чтобы толщина всего покрытия была одинаковой.

Пленка разрезается по отмеченным пунктирным линиям, укладывается на изолон и по параллельной схеме подключается к управляющей панели. Контакты опрессовываются и изолируются кусочками битумной изоляции. Термодатчик и управляющая панель устанавливаются так же, как и в случае с кабельными матами.

Поверх инфракрасной пленки для ее защиты настилается слой полиэтилена. Проклеивать стыки здесь уже не обязательно, достаточно сделать 100 мм нахлеста.

Вообще разработчики утверждают, что на такую пленку можно укладывать практически любое напольное покрытие, кроме плитки. Но сколько я видел, обычно на инфракрасный пол монтируется ламинат или паркетная доска.

Вывод

Как видите сделать теплый пол на балконе относительно просто, если вы уверено держите в руках дрель и шуруповерт, то вам эта задача вполне под силу, особенно монтаж инфракрасного пола. На фото и видео в этой статье собрана дополнительная информацию по теплым полам.

Как вам статья?

Многие пытаются расширить полезную площадь в квартире за счёт балкона. В тёплых регионах, даже снимают дверь, объединяя лоджию с жилым помещением.

Однако простого утепления не достаточно для обеспечения комфортной температуры, поэтому на лоджии рекомендовано устанавливать тёплый пол. Он позволит поддерживать оптимальный микроклимат, и использовать дополнительную площадь для обустройства зоны отдыха, столовой или кабинета.

В статье, мы рассмотрим виды греющих систем, которые допустимо стелить на балконе, их плюсы и минусы, а также как установить их самостоятельно. Описаны способы сохранения тепла на лоджии, путём утепления стен, потолка или пола.

Какой тёплый пол лучше использовать на балконе?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Электрический ТП на стену? Можно или нет, какой вид выбрать и произвести установку.

Чтобы определить, какой тёплый пол лучше выбрать, мы подробно рассмотрим каждую модель.

Водяной пол — его характеристики

Водяной пол — одна из разновидностей греющих систем. Представляет собой конструкцию из труб с циркулирующим теплоносителем внутри. Это может быть антифриз или вода. Нагревательные элементы укладываются по схеме «змейка» или «улитка».

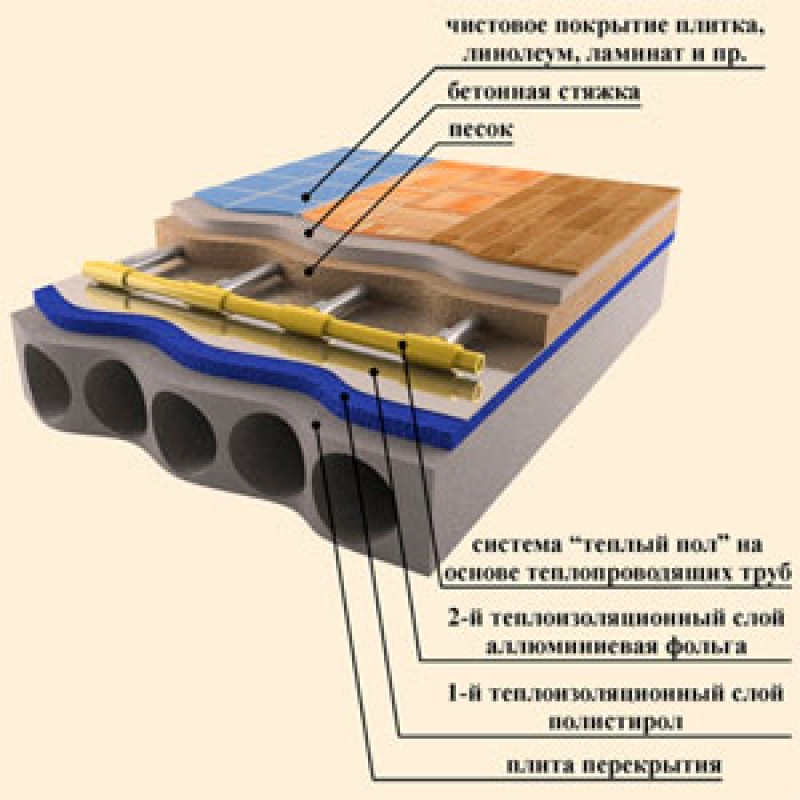

«Пирог» пола состоит из основания, слоя гидро и теплоизоляции, труб, бетонной стяжки, финишного покрытия.

Преимущества и недостатки

Несмотря на существенные монтажные расходы при эксплуатации, такой пол является самым экономичным, прекрасно прогревающим помещение и не занимающим полезного пространства.

Он подключается к центральному отоплению (но на это требуется разрешение, а это время и деньги), или подсоединяется к автономному источнику.

Но так как, при сооружении гидропол заливается чаще стяжкой, то на балконе его не рекомендовано устанавливать из-за большого веса. Также, сложно производить регулировку всей системы в таком помещении.

А из-за скачков давления в трубопроводе, требуется установка насоса — это довольно сложно. Ещё один минус водяных конструкций — риск протечки, так как найти причину, а также устранить её в подобных условиях сложно.

Недостатком системы, в случае подключения её к общему стояку, является отсутствие возможности включения в момент похолодания.  Придётся дожидаться, пока заработает общее отопление дома или использовать холодное помещение.

Монтаж

Несмотря на то, что не рекомендовано класть на балконе водяной пол, на лоджии его установка возможна. Ведь в отличие от балкона, лоджия оснащена снизу двумя подпорками, поэтому конструкция способна выдержать большую нагрузку.

Смотрите видео как произвести подключение к центральному отоплению

Перед работой, нужно запастись материалом, инструментом, а также разработать укладочную схему нагревательных элементов.

Железобетонная плита должна быть ровная, без ямок и выступов. При наличии неровностей монтажный процесс следует начинать именно с неё.

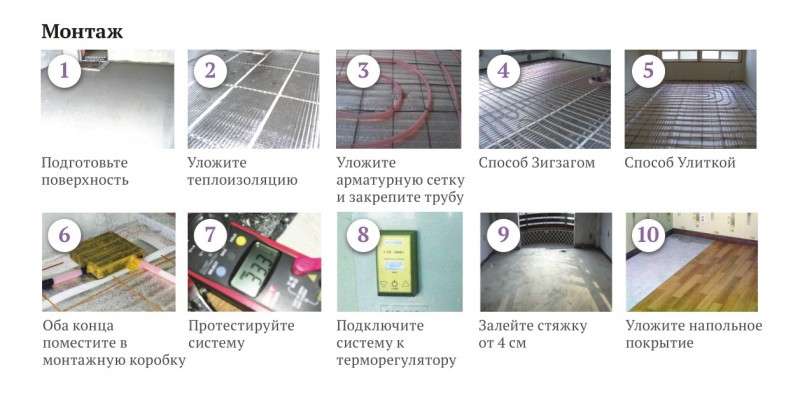

Поэтапно, установка водяного обогрева своими руками выглядит следующим образом:

• Заливается тонкая выравнивающая стяжка.

• Укладывается слой гидроизоляции (технический полиэтилен), его нужно стелить с заходом на стены.

• Монтируется теплоизоляция — экструдированные пенополистирольные плиты 30 — 50 мм.

• Клеится демпферная лента по периметру лоджии — она будет компенсировать температурные расширения стяжки.

• Размещаются трубы по запланированной схеме, но для лоджий больше подходит «змейка», стандартный диаметр труб 20 мм. Крепится трубопровод в пазы плит, или специальными крепежами. Обязательно — наличие бесшовных труб из металлопластика. От стен их следует класть на расстоянии 50 мм, с шагом 100 — 150 мм.

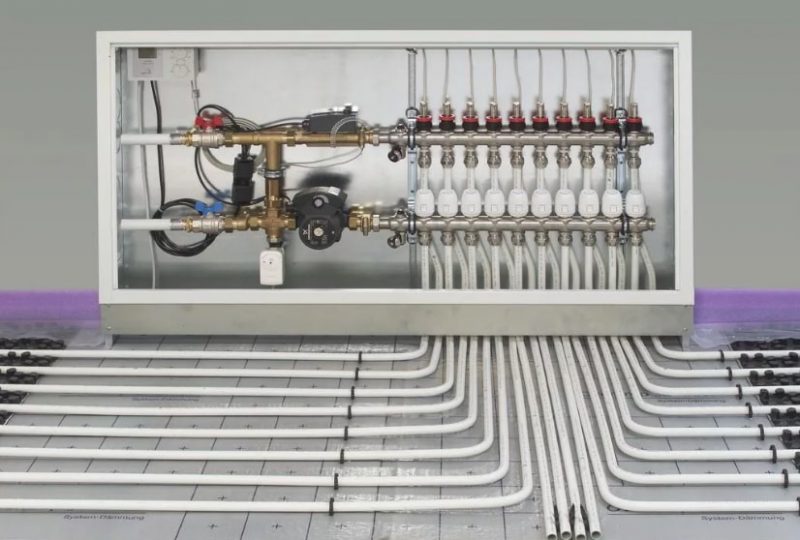

• Осуществляется подключение к системе отопления или автономному источнику.

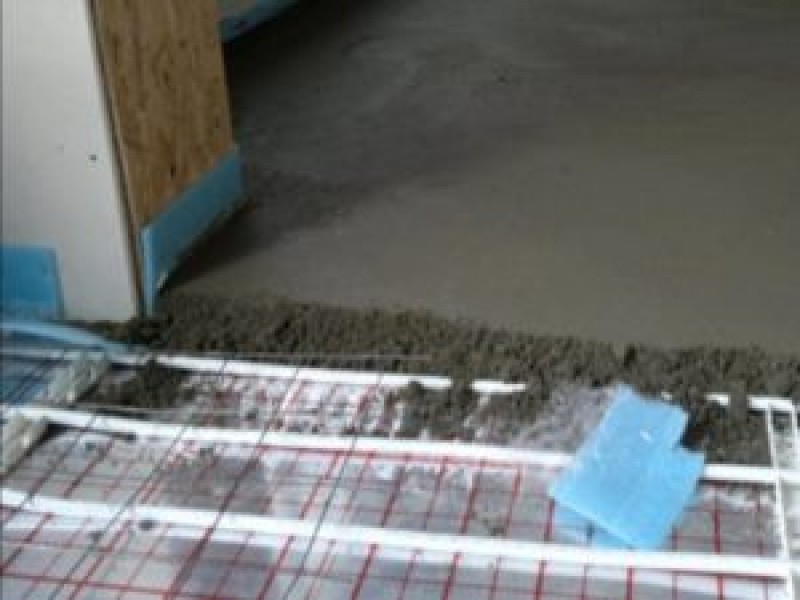

• Заливается стяжка из бетонного раствора.

• Монтируется финишное покрытие (только после полного затвердевания бетона) — материал с высокой теплоотдачей, можно застелить пол линолеумом, ламинатом, плиткой.

Прежде чем заливать конструкцию бетоном, нужно протестировать систему.

Укладывать водяные тёплые полы можно на лаги, что будет в разы быстрей и проще.

Лаги кладутся на расстоянии 30 — 40 см друг от друга. Под них укладывается гидроизоляция, а между ними теплоизоляционный материал. Трубы размещаются в проделанные пазы, а сверху на лаги стелятся листы фанеры. На неё укладывается отделочное покрытие.

Нагревательные маты и их виды

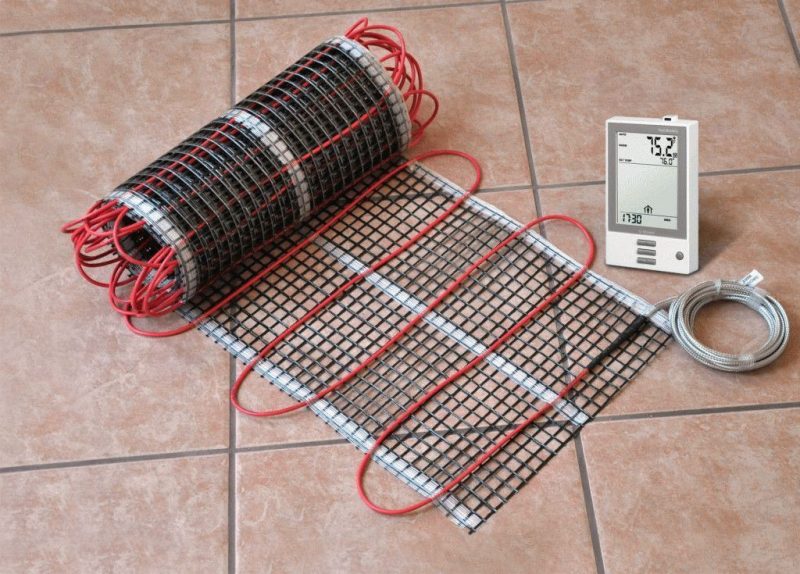

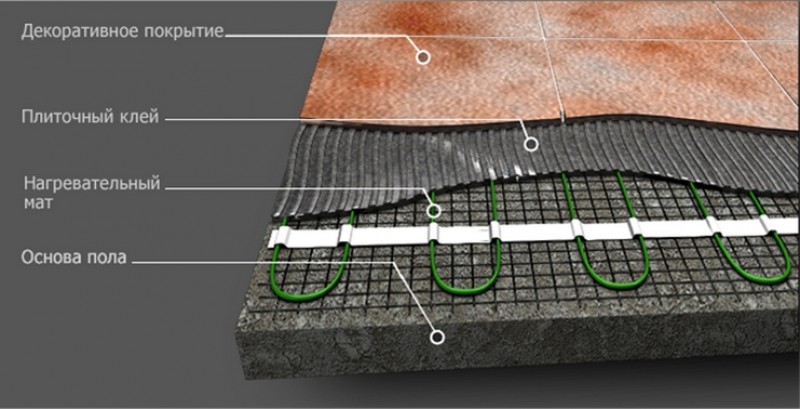

Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.

В электрических матах применяется провод двух видов:

1. Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
2. Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.

Электрические маты с любым из этих видов проводов способны прослужить не один год.

Одножильный кабель тоньше двужильного, имеет большую мощность, поэтому прогревается быстрей.

Плюсы и минусы

Основные достоинства греющих электрических матов:

• не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
• экономичны — расход электричества не значителен;
• просты в монтаже.

Но стоимость матов выше, чем цена обычного кабельного пола.

Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.

Монтаж

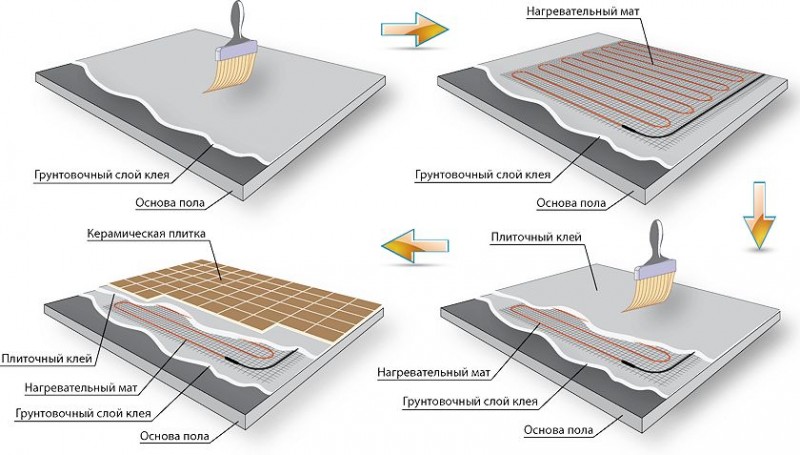

Электрические маты необходимо монтировать аккуратно, чтобы не повредить кабель.

Процесс состоит из:

• составления проекта — в нём отражается схема укладки провода, участки расположения температурного датчика и регулятора;

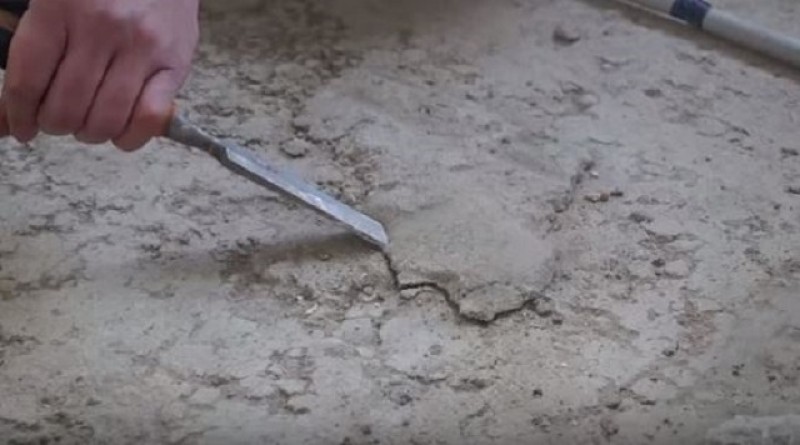

• подготовки черновой основы — выравнивание и заделка неровностей, очистка от мусора.

• укладки теплоизоляции — это необходимо, чтобы исключить теплопотери;

• заливки стяжки — бетонный слой будет служить основанием;

• размещения матов по схеме;

• монтажа терморегулятора и подключения системы;

• нанесения плиточного клея 2 — 3 мм и фиксирования плитки — клей нужно наносить равномерно, чтобы не образовались воздушные пустоты.

 Если планируется укладка деревянного покрытия на балконе или лоджии, то поверх матов стелется пенопласт, на который укладываются доски.

Греющий электрический кабель

Элемент нагрева в электрическом кабельном полу — двужильный экранированный кабель 5 мм, а управление системой производится через регулятор. Устройство функционирует от напряжения 220 Вт, оно нагревает поверхность от +25 до +32 градусов.

Провод кладётся в бетонный раствор или смесь плиточного клея, хотя возможна укладка «сухим» способом.

Достоинства греющего кабеля:

• размер электромагнитного поля, исходящий от системы, небольшой и не опасен для человека;
• так как в конструкции используются жилы малой мощности, то срок службы значительно увеличивается;
• наличие экранированной плёнки обеспечивает электро и пожаробезопасность, защищает от повреждений.

Хорошим выбором для размещения на лоджии или балконе будут электрические тёплые полы с финишном покрытием в виде плитки.

Минус кабельного устройства, залитого стяжкой из бетонного раствора — в тяжести сооружения и продолжительности монтажа.

Монтаж

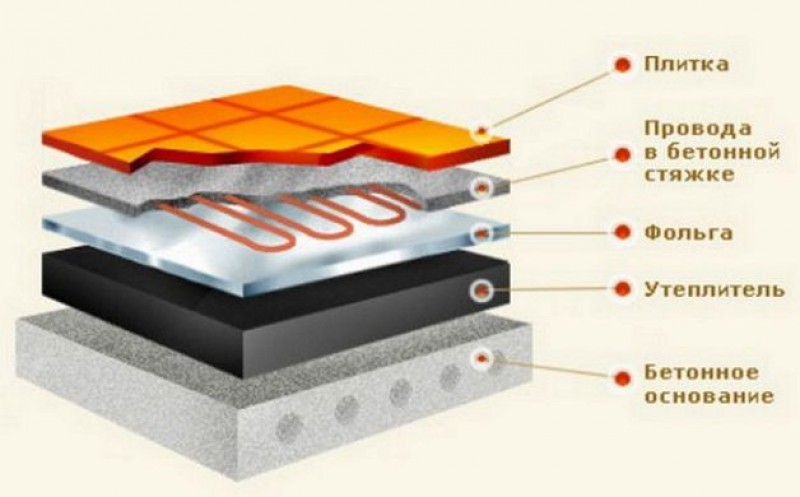

Принцип обустройства электрического кабельного пола на балконе, схож с процессом укладки кабельных матов:

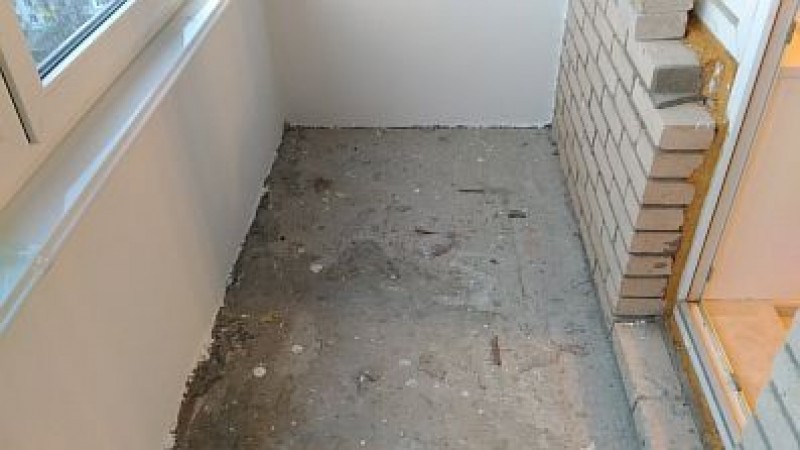

• начинать нужно с подготовки черновой поверхности — очистки и выравнивания;

• затем надо сделать теплоизоляцию — уложить экструдированный фольгированный пенополистирол 20 — 30 мм толщиной;

• залить бетонную стяжку поверх теплоизоляции толщиной 10 — 15 мм — не будет контакта материала с утеплителем, и риск перегрева сведётся к минимуму;

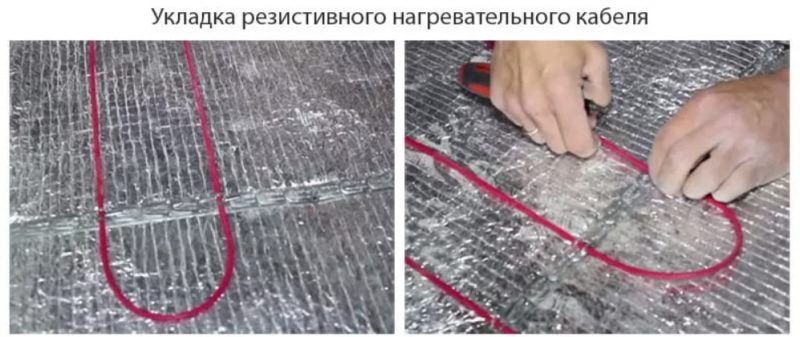

• уложить монтажную ленту и расстелить кабель согласно запланированной схеме — фиксация провода осуществляется лентой;

• установить терморегулятор и термодатчик — для проводов, идущих от пола к блоку управления необходимо сделать штробы;

• постелить финишное покрытие — только после высыхания стяжки.

Монтировать кабель следует на хорошо утеплённой лоджии, иначе вы попросту будите обогревать улицу. Перед заливкой бетонной смеси следует проверить систему на работоспособность.

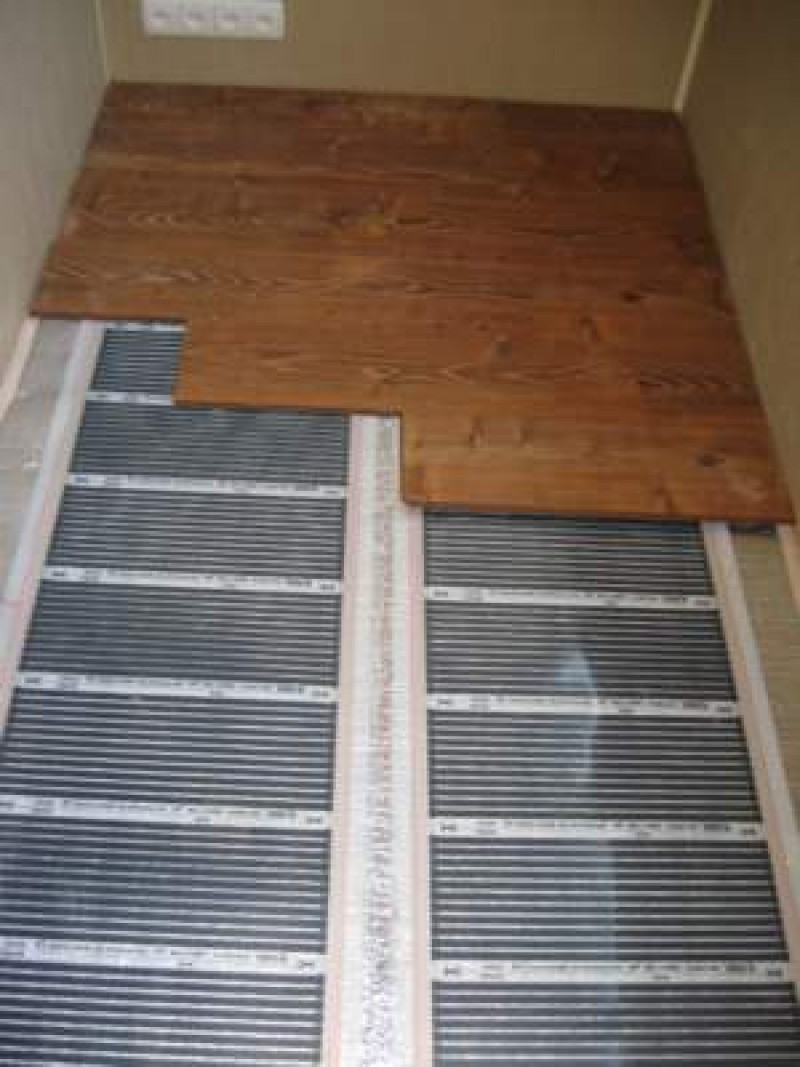

Инфракрасный тёплый пол

Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.

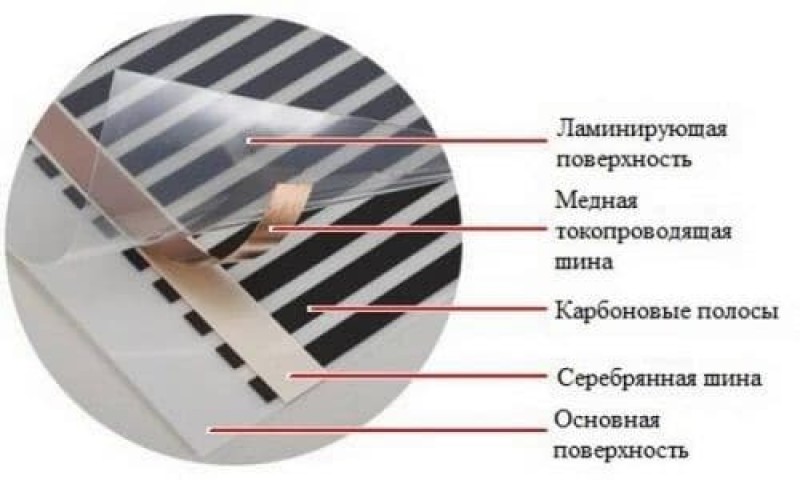

Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.

При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.

Достоинства и недостатки

Главные достоинства плёнки:

• экологичность и безопасность для человека;
• устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
• не излучает электромагнитные волны;
• не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
• при повреждении одного участка, вся плёнка продолжает функционировать;
• долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Монтаж

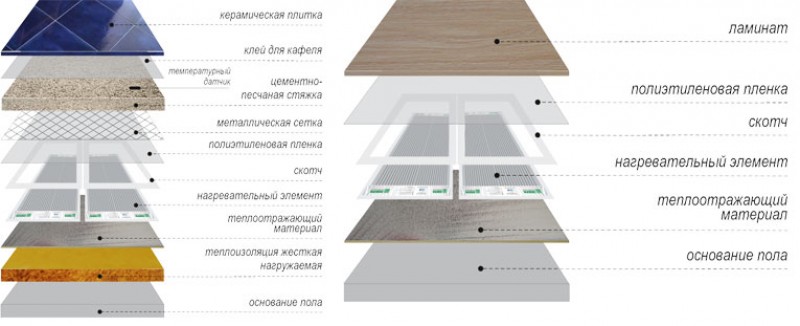

Монтируется плёночный пол на лоджии в несколько этапов:

• подготавливается основание — важно, чтобы оно было ровным;

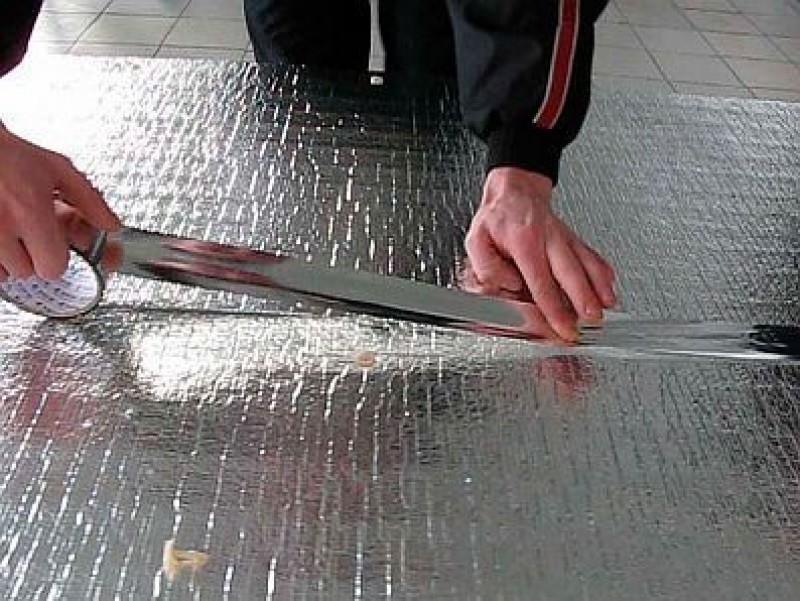

• укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;

• вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;

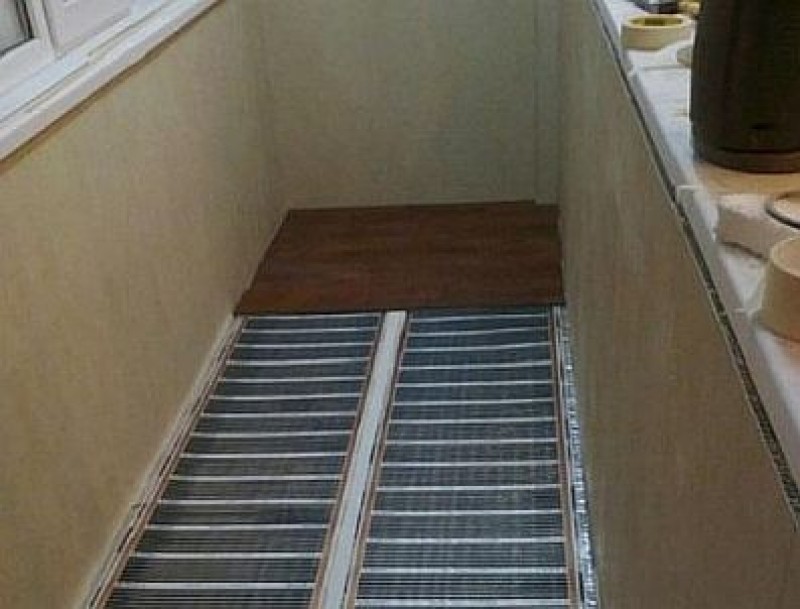

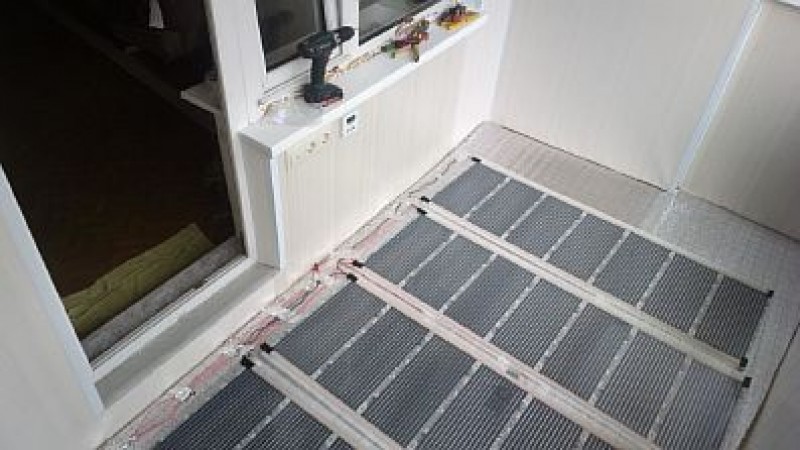

• монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;

• подключаются контакты и изолируются битумным скотчем;

• устанавливается регулятор и термодатчик;

• стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
• укладывается напольное покрытие.

Использование данного обогрева возможно сразу после установки.

Монтаж температурного датчика

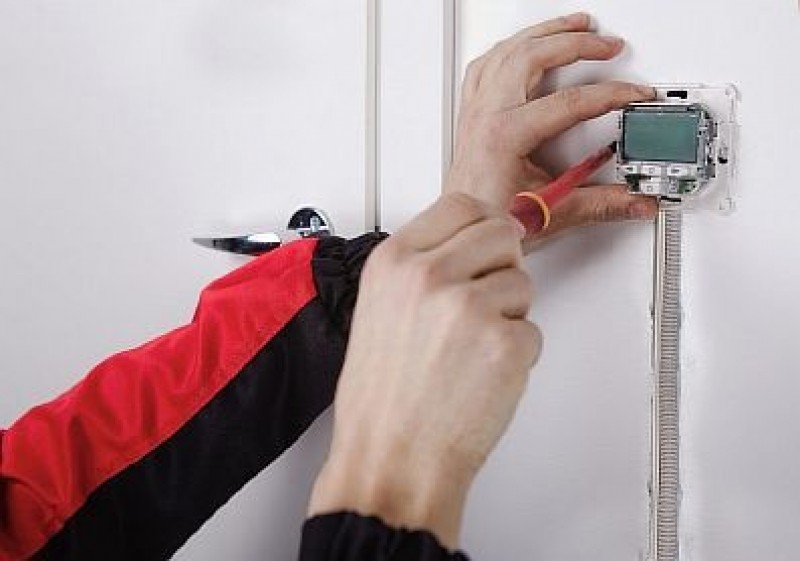

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

• сделать углубление в стене для коробки;
• продолбить канавки для провода в стене от пола до места установки регулятора;

• установить прибор в подготовленный проём;

• вставить датчик в гофротрубу и разместить между нагревательными элементами;
• подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

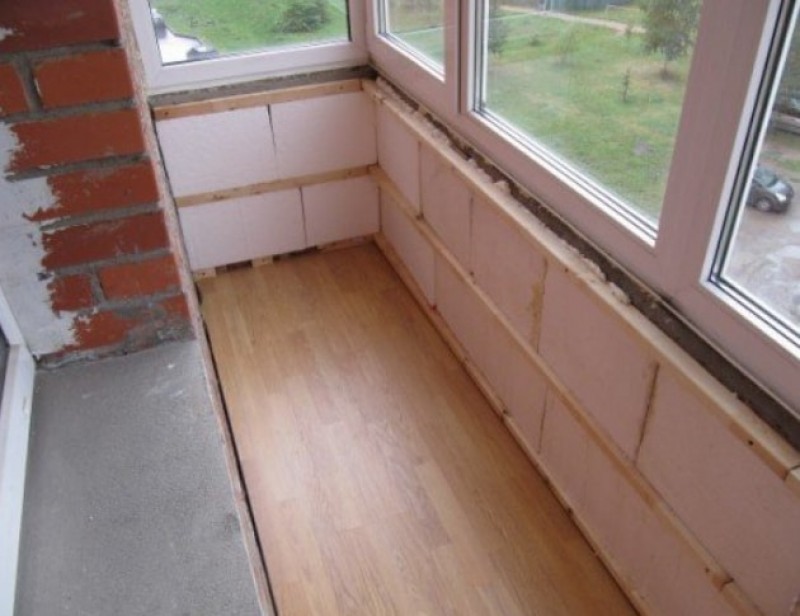

Утепление балконного пола

При функционировании тёплого пола, много тепла уходит через плиту основания. А если балкон у соседей снизу неотапливаемый, то эти потери существенно увеличатся. Поэтому, к утеплению балконной половой плиты надо подходить ответственно.

Технология и материал для теплоизоляции выбираются с учётом характеристик балкона и высоты потолка. В частных домах, где потолки высокие, а лоджии снизу удерживаются колоннами, вариантов много, подойдёт любой способ.

В квартирах же, при выборе материала приходится учитывать особенности конструкции, даже если это отражается на качестве отопления.

Утепление керамзитом

Для получения эффекта от утепления балконной плиты керамзитом, его слой должен быть не меньше 5 см, а лучше 20 см.

Керамзит является гигроскопичным материалом, при намокании его теплоизолирующие свойства теряются, а сохнет он долго. Бывает нескольких видов, в зависимости от размера фракций (от 5 до 20 мм) — песок или гравий. В качестве материала для теплоизоляции он используется давно, так как стоит не дорого, а по характеристикам практически не уступает современным утеплителям.

Чем крупнее фракции, тем тепло показатели керамзита выше, но зато степень усадки больше.

Пенопласт

Пенопласт — искусственный материал из полимеров, не боится влаги и не разрушается от внешних факторов.

Но так как он обладает меньшей плотностью, то теплоизоляционные качества у него ниже. Пенопласт менее прочный, поэтому для полов не рекомендован, хотя укладывается часто из-за невысокой цены.

Экструдированный пенополистирол

Экструдированный пенополистирол — твёрдый листовой изолятор, стандартная толщина 3 — 5 см. Плиты прочные, способны выдержать вес человека. По данному материалу легко устанавливать маячки, и производить монтаж нагревательного элемента.

Пеноплекс практически не уменьшает высоту потолков, однако стоит он значительно больше керамзита и пенопласта. Но так как, площадь балкона в среднем составляет 3 кв.м., то затраты будут не существенные, поэтому лучше использовать его.

Процесс утепления балконной плиты пенополистиролом не сложный, он схож с укладкой любого теплоизолятора, поэтому эту работы легко сделать самостоятельно:

• выравнивается плита — большие выпуклости срезаются, а углубления более 3 мм заполняются цементным раствором;

• расстилается полиэтилен в качестве гидроизоляции;
• клеится демпферная лента по периметру балкона, её ширина 10 см — компенсирует температурные расширения;
• укладываются листы пенополистирола;

• заливается армирующая бетонная стяжка слоем 5 см, для армирования применяется пластиковая сетка.

После высыхания стяжки можно переходить непосредственно к установке тёплого пола.

Утепление стен и потолка

Чтобы поддерживать комфортные условия в лоджии, при этом не тратить тепло зря, обязательно нужно производить утепление стен и потолка.

Для этого можно использовать различный теплоизоляционный материал: минеральный или полимерный, листовой или рулонный, твёрдый или мягкий.

Минеральная вата

Минеральная вата изготавливается из базальтовых пород камня. Плюсы — низкая степень теплопроводности, огнестойкость и доступная цена.

Однако она гигроскопична, требует дополнительную защиту, поэтому не рекомендуется для  утепления стен и потолка на балконе.

Пенопласт

Пенопласт — производится вспениванием синтетических масс, в итоге изделие выходит лёгким и пористым.

Он обладает невысоким уровнем теплопроводности, не гниёт и прост в монтаже.

Пенополистирол

Пенополистирол — разновидность пенопласта, но более современная и усовершенствованная модель. Он отличный теплоизолятор, не сложен в укладке, имеет небольшой вес и стоит не дорого.

Сегодня полистирол один, из часто используемых тепло материалов, поэтому рассмотрим процесс утепления стен и потолка на балконе или лоджии из него.

Способ крепления утеплителя к стенам зависит от их финишной отделки:

• на клей ПВА или другой состав, в котором есть агрессивный растворитель;
• с помощью специальных расклинивающихся грибков;
• на деревянные рейки или металлический профиль.

Поверх изоляционного материала возможна следующая финишная отделка:

• монтаж армирующей сетки, со шпаклеванием, покраской или наклейкой обоев;
• облицовка панелями из пластика или сайдинг.

Особенности эксплуатации

Есть несколько моментов, которые нужно учитывать при установке тёплого пола на балконе, чтобы продлить срок эксплуатации системы и её эффективность:

• не устанавливать полы с обогревом на неутеплённый балкон, утеплять половую плитку, стены и потолок — это позволит не расходоваться теплу зря;
• использовать лёгкий теплоизоляционный материал, производить монтаж изнутри помещения;
• применять влагостойкое финишное покрытие.

Подводя итог, можно отметить, что наиболее подходящие модели для балкона электрические виды — инфракрасная плёнка или кабельные маты. Хотя в определённых условиях и другие типы имеют право на существование.

В настоящее время, чтобы увеличить полезную площадь и повысить функциональность балкона, не только его остекляют, но и утепляют, а также устанавливают обогрев — тёплый пол. При грамотно выбранной отопительной системы, вы сможете использовать балконное помещение в любое время года.

Разновидности систем

Основных вида всего два:

1. Водяные тёплые полы. В этом случае весь теплоноситель будет находиться в стяжке пола, при этом циркуляция будет производиться там же. К особенностям можно причислить возможность использования горячей воды для бытовых нужд семьи. Но подобный электрический теплый пол нельзя будет сделать автономным, поэтому подогреваться пол будет только на протяжении зимы. В радиаторах отопления теплоноситель имеет температуру в 90°C, в то время как в теплых полах можно использовать температурный режим не превышающий 28°C. В этом случае понадобится использование дополнительного оборудования, которое бы регулярно разбавляла горячую воду холодной. К тому же, на установку подобного оборудования требуется специальное разрешение соответствующих органов.
2. Электрические полы для балкона. Делятся на кабельные и пленочные, в которых используются инфракрасные лучи. При использовании кабельных систем, в роли нагревательного элемента выступают специальные кабели, которые размещаются под слоем цементной стяжки. Рекомендуется использовать под кафельное покрытие. Пленочные системы могут обойтись и без стяжки в силу специфики своей работы. Крайне эффективен при использовании ковролина, линолеума и ламината.

Виды полов

Использование нагревательных матов

Система состоит из набора двухжильных или одножильных кабелей, которые укладываются в виде змейки.

К достоинствам системы можно отнести:

• если помещение имеет сложную форму или конструкцию, то мат можно разрезать на отдельные элементы, при этом следует соблюдать целостность самого кабеля;
• высота подобного слоя будет достигать 1,8 см с учетом использования плитки. По сути, подобное увеличение не является существенным;
• используемые материалы полностью безопасны для человеческого здоровья.

Шаг укладки должен составить порядка 5 см. при этом все нагревательные элементы, в том числе и жилы, имеют высокий уровень сопротивляемости.

Что касается установки пола на балконе, то подобный монтаж можно произвести и своими силами, без привлечения третьих лиц. Как правильно ее использовать? Для этого необходимо предварительно ознакомиться с основными процессами:

• бетонное основание исполняет роль подложки. В первую очередь следует очистить используемое основание от мусора и строительной пыли. Для улучшения показателей адгезии рекомендуется использовать грунтовую смесь;
• после чего следует воспользоваться омметром, который позволит проверить уровень сопротивления рабочего мата;
• выбрать поверхность, на которую будет устанавливаться терморегулятор, используемый для подключения проводов. Под них делаются специальные ниши – канавки, на полу и в стене;
• в углублении или нише специального канала монтируется датчик. Не стоит размещать его в непосредственной близости от нагревательного кабеля.

Схема монтажа

Когда перечисленные этапы уже выполнены, можно начинать монтаж системы подогрева теплого пола. Для этого необходимо уложить нагревательные маты на клейкую основу, в роли которой может выступать мастика или клей для плитки.

После окончания монтажа следует проверить все элементы по отдельности на предмет их функционирования. В первую очередь это касается уровня сопротивления. Не лишним будет и визуальный осмотр на отсутствие каких-либо загибов или перегибов нагревательного кабеля.

Использование пленочного покрытия

Его можно использовать вместе со многими видами напольного покрытия. Допустима его укладка как под ковролин, так и под кафельную плитку. В основе его работы лежит принцип инфракрасного излучения длинных волн, которые направлены на обогрев отдельных элементов, в том числе и поверхности пола, а не воздушных масс, которые присутствуют в помещении.

К неоспоримым преимуществам можно отнести:

1. Безопасность.
2. Низкий уровень энергетических затрат.
3. Надежность системы.
4. Прогревается система на протяжении получаса.
5. Систему легко вводить в эксплуатацию и ее монтаж не отнимет много времени.
6. Незначительная высота слоя.
7. Практически полное отсутствие электромагнитного поля.

Обогрев, как правило, производится при помощи вторичного тепла. Благодаря этому создается уютный микроклимат в помещении. В роли нагревательных элементов выступают полосы, изготовленные из карбоновой пасты, которые запаяны между собой при помощи полиэстера. Прекрасно подойдут для теплых полов на балконе.

Последовательность работ:

• основание полностью выравнивается;
• укладывается слой теплоизоляционного материала;
• используемая пленка разрезается на равные отрезки, после чего укладывается непосредственно на основание;
• устанавливается терморегулятор;
• монтаж электро контактов;
• изоляция участков подключения при помощи битумных составов.

Рекомендуется крепить полосы непосредственно к отражающему материалу при помощи малярной ленты или скотча. Это позволит сохранить их первоначальное местоположение в ходе проведения монтажных работ.

В каждом комплекте находится инструкция, которая должна быть прочитана. Перед покупкой системы следует предварительно рассчитать квадратуру помещения. Для создания оптимального микроклимата на балконе теплые полы должны быть уложены правильно. Эту пленку так же можно монтировать на стены и потолок, что позволит сделать помещение теплым круглый год.

Использование кабелей

Проведение столь масштабных работ осложняется тем, что, как правило, балконы или лоджии весьма ограничены в пространстве. При этом использование теплого пола более чем целесообразно. Монтаж кабеля производится под напольное покрытие, а на его поверхности крепится только терморегулятор. С его помощью осуществляется контроль над системой и выставляется интенсивность прогрева.

Последовательность

К достоинствам подобных систем можно отнести:

1. Денежная выгода. Система потребляет небольшое количество электроэнергии.
2. Теплые полы относятся к категории долговечных и достаточно надежных конструкций. Все нагревательные элементы размещаются в защитном изоляционном слое, поэтому не подвержены окислению. Цементная стяжка служит дополнительным защитным слоем и размещается на поверхности кабеля. Поверх стяжки укладывается любое напольное покрытие.
3. Систему можно программировать, а температуру регулировать.
4. Создаются оптимальные условия для нахождения на лоджии. Этот аспект важен в случае, если комнаты совмещаются.

Теплоизоляция стен

Учитывая, что твёрдость утеплителя для стен принципиального значения не имеет, материалов с подходящими характеристиками сегодня множество – минеральные и полимерные, листовые и рулонные, твёрдые и мягкие.

Если речь идёт о жилье, лучше отказаться от использования минераловатных материалов – они в силу гигроскопичности нуждаются в дополнительной защите.

Рассмотрим устройство теплоизоляции стен с помощью листовых полимерных утеплителей на примере одного из этих материалов.

Утепление стен балкона пенополистиролом

Этот утеплитель является одной из разновидностей пенопласта, широко распространённой в быту и часто таковым и называемой. Достоинств у этого материала много, и при этом он дёшев.

Способ крепления пенополистирола к стене зависит от материала основания и планируемой финишной отделки.

Утеплитель изнутри к стене можно смонтировать следующими способами:

• приклеить на ПВА или другой состав, не содержащий агрессивных растворителей;
• смонтировать на специальные расклинивающиеся грибки;
• вставить в каркас из деревянных брусков или cd-профилей.

Внутренняя теплоизоляция стен балкона

А поверх утепления применяют следующую финишную отделку:

• армирующая малярная сетка с последующим шпаклеванием и покраской, поклейкой обоев;
• облицовка по каркасу пластиковыми панелями, сайдингом или вагонкой.

Выполнив утепление балкона или лоджии пенополистиролом, от тёплых полов можно ожидать не только приятного контакта, но и обогрева помещения.

Тёплый пол жилого балкона под плитку

Рассмотрев способы утепления несущей плиты и стен, можно перейти к выбору системы тёплого пола.

Из двух основных групп этого оборудования – водяной и электрической более привлекательными кажутся системы на воде. Но монтаж водяного нагревательного контура выполняется в стяжку толщиной 5 см. Учитывая, что под ней выполнялось утепление пола с последующей укладкой несущего слоя бетона приблизительно той же толщины, для балконов большинства многоквартирных домов старой постройки такая нагрузка на основание будет опасной.

Кроме того, в таких домах подключение к центральному отоплению требует согласования, а оно в 99% случаев не увенчается успехом, так как дополнительная нагрузка от работы тёплых полов в отдельных квартирах нарушает сбалансированность всей системы водяного обогрева многоквартирного дома.

Важно! Если помещение малой площади, то подключение его системы тёплых полов к центральному отоплению может и не отразиться на качестве обогрева дома в целом, но подобные несанкционированные действия чреваты штрафами.

Следовательно, для домов старой постройки тёплые полы на воде не подходят.

Тогда рассмотрим современные дома со свободной планировкой, например, проекта П44Т, в которых подключение тёплых водяных полов к центральному отоплению разрешено.

Подключение тёплого пола на балконе к центральному отоплению

На первый взгляд, у этого решения есть значительный плюс в виде малой затратности исполнения (не нужно приобретать водонагревательного оборудования) и отсутствия расходов на энергоноситель.

Подключение водяного нагревательного контура к центральному отоплению

Но дальнейший анализ ситуации несколько снижает восторг из-за следующих имеющихся минусов:

• зависимость от режима работы котельной (начало и завершение отопительного сезона, аварийные, плановые работы);
• возможная неприемлемость для монтируемого оборудования параметров теплоносителя в системе, особенно температуры (до 700С), тогда как в контуре тёплых полов она не должна превышать 400 С.

Однако, центральное отопление – не единственный источник горячей воды.

Полы с автономным водяным подогревом

Если отказаться от подключения к центральному отоплению, то водяные полы можно соединить с автономным котлом, если, конечно, он есть. Но даже при его наличии, кроме монтажа контура, нужна установка расширительного бачка и распределительного узла с автоматикой управления.

Распределительный узел (коллектор, узел подмеса) – это автоматическая система клапанов и регуляторов, отвечающая за температуру теплоносителя на входе в контур. В зависимости от выставленных вручную значений температуры, распределительный узел добавляет к остывшему теплоносителю нужное количество горячей жидкости.

Коллектор водяного тёплого пола

Для установки этого оборудования потребуется дополнительное место и, что самое главное, такое решение проблемы сопряжено со значительными материальными затратами.

Именно поэтому монтаж водяных тёплых полов выполняется чаще всего в помещениях медицинских и детских учреждений, реже – в просторных частных домах.

Вывод напрашивается вполне однозначный – при наличии в квартире автономного отопительного агрегата достаточной мощности устройство полов с водяным подогревом технически возможно, но экономически не оправдано.

Электрические тёплые балконные полы

Монтаж и эксплуатация электрических полов также имеют свои особенности:

• под напольную отделку из кафельной плитки лучше выбрать контур из нагревающегося кабеля;
• если же хотят избежать грязных работ и к тому же выполнить монтаж самостоятельно, то отдают предпочтение плёночному инфракрасному варианту.

В обиходе электрическим тёплым полом называют систему с нагревательным контуром из специального кабеля диаметром до 5 мм. Такой провод укладывается «змейкой» на слой фольгированного пенофола, расположенного фольгой вверх, и на всей протяжённости фиксируется на нём скобками с определённым шагом.

Важно! Пенофол стелют поверх бетонной стяжки над основным утеплителем из пеноплекса.

Витки «змейки» располагают друг от друга на расстоянии 10-15 см, как и при укладке трубок водяного пола.

Просмотр ролика добавит наглядности изложению:

Такая технология достаточно трудоёмка, поэтому в настоящее время большей популярностью пользуются контуры, собранные из так называемых «кабельных матов». Электрические маты представляют собой нагревающийся кабель диаметром 2-2,5 мм, так же «змейкой» закреплённый на полосе из стекловолоконной сетки.

Комплект электрических мат для обогрева пола

Паро- и теплоизоляция под нагревательные маты устраиваются идентично водяной системе, но для укладки поверх них плитки нет необходимости выполнять ещё одну стяжку – достаточно бетонного слоя над основным утеплителем. Керамику можно клеить непосредственно на маты, но плиточный клей при этом наносится и на основание, и на плитку —  гребенчатым шпателем слоями по 10 мм каждый.

Электрические тёплые полы любого вида оборудуются блоком управления, состоящим из датчика температуры и управляющей панели. Датчик крепится между витками «змейки», а провод от него ведётся по плоскости контура до панели на стене.

Схема подключения тёплых электрополов к сети

Важно! При использовании греющего кабеля мощность системы тёплых полов определяется из расчёта 200 Вт/м2, а кабельных матов – 150-160 Вт/м2. При выборе системы учитывать погонную мощность кабеля нет необходимости – это уже сделано производителем, а резать кабель нельзя.

Укладку контура следует производить только на открытых участках пола балкона, не располагая его в труднодоступных местах.

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила

На что следует обращать внимание?

Состояниепарапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

Парапет на балконе из пеноблоков

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Утепление балкона

Тип системыподогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
2. Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
3. В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

Инфракрасный теплый пол

Именно на нем мы подробно остановимся в этой статье немного ниже.

Как сделать все самому

Если вы планируете расширить имеющееся пространство, то следует начать именно с балкона. Построить новое помещение можно только при наличии частного дома, а вот жители квартир этой возможности лишены. На неподготовленной лоджии зимой будет прохладно. А вот для тех, кто планирует сделать это помещение теплым и уютным, следует обратить внимание на одну из конструкций теплых полов, которые как нельзя лучше подойдут для отапливания небольшого помещения. При наличии поблизости трубы с горячей водой стоит задуматься о системе теплого водяного пола. Установка будет проходить в несколько этапов. Предлагаем рассмотреть каждый из них более детально.

I этап

Заключается в проведении подготовительных работ. Для начала следует проверить состояние бетонной плиты. При наличии даже несущественных, на ваш взгляд, дефектов стоит исправить все при помощи раствора на основе цемента и арматуры. Для большей уверенности в полученной смеси можно добавить в раствор клей для плитки.

Очистка пола

II этап

После этого можно приступать к выравниванию поверхности плиты. Для этого используется стяжка, уровень которой должен соответствовать уровню соседнего помещения. Этот момент крайне важен в случае, если теплый пол на балконе является продолжением того, который установлен в граничащем помещении. Это необходимо для того, чтобы не было перепадов, которые могут нарушить работу подобной системы. Если системы не соединены между собой, то уровень может отличаться, однако поверхность все равно должна быть ровной. Сохнуть стяжка будет не менее семи дней, в зависимости от ее толщины.

Самовыравнивающиеся смеси

Варианты теплого пола на балконе

Производители «теплых полов» предлагают несколько систем обогрева балкона и лоджии. Среди них:

• водяной «теплый пол»;
• электрический;
• инфракрасный.

В свою очередь электрический «теплый пол» может быть:

• кабельным. В нем нагревательным элементом является токопроводящий кабель (греется за счет внутреннего сопротивления) с одной или двумя жилами, или саморегулирующийся;
• в виде нагревательных матов — такой же кабельной системы, где нагревательные элементы заключены в сетчатую подложку;
• из аморфной металлической ленты.

Инфракрасный «теплый пол» хоть и запитан на электрическую сеть, работает по другому принципу: карбоновая паста, запаянная в пленку из полиэстера, испускает инфракрасные лучи в длинном диапазоне. Это — пленочный ИК пол. Второй вариант ИК пола — стержневой, где стержни из углерода также испускают инфракрасные лучи.

Каждый вид, из приведенных выше, имеет свои преимущества и недостатки, которые диктуют совместимость или ее отсутствие с разными типами напольного покрытия на балконе. Разберемся в вопросе более детально.

Водяной теплый пол

Водяной «теплый пол» считается оптимальным вариантом для обогрева коттеджа или частного дома. У него много достоинств:

• экономичность;
• долговечность;
• универсальность;
• экологичность;
• эстетичность.

Однако, несмотря на все сильные стороны, водяной «теплый пол» на балконе не может использоваться в качестве отопления. Причин несколько.

Во-первых, законно установить сложно. На законодательном уровне запрещается использовать теплоноситель из центрального отопления для водяного пола. В отношении квартиры еще можно в некоторых случаях получить разрешение от властей. Для балкона, шанс мизерный.

Во-вторых, даже при наличии разрешения для подогрева пола жидкостным теплоносителем лучше отказаться из-за критической нагрузки на балконную плиту. В соответствии с ГОСТом для кирпичной стены нормативная нагрузка на балкон составляет 200 кг/м2, панельной — 250 кг/м2. Запас прочности 30%. Расчетная нагрузка в этом случае составляет для дома из кирпича 260 кг/м2, из панелей — 325 кг/м2. Не забываем и то, что в процессе эксплуатации эти показатели изменяются, при этом в меньшую сторону — запас прочности уменьшается на 0,5-1,0% ежегодно.

Удельный вес стяжки — 1800 кг/м3. Минимальная толщина заливки при установке «теплого пола» на жидкостных теплоносителях — 5 см (как определяется можно посмотреть здесь). Перемножением плотности стяжки и ее толщины получаем — 90 кг/м2. Добавляем сюда вес стен, остекления и напольного покрытия. Это еще 60-80 кг/м2. В итоге получаем, что трем людям находиться на таком балконе крайне рискованно — может обвалиться.

В-третьих, трубы для водяного «теплого пола» рассчитаны на эксплуатационную температуру жидкости не более 50oС (из-за расширения бетона в процессе сжатия даже металлопластиковые трубы могут лопнуть). Теплоноситель центрального отопления — 70-90oС, в связи с чем вероятность разрушения резко возрастает.

Вывод: отопление балкона с помощью водяного «теплого пола» авантюрная идея, в связи с чем редакция сайта приняла решение этот способ обогрева дальше не рассматривать.

Электрический теплый пол

Среди достоинств систем электрообогрева пола выделяются:

• возможность монтажа под любое напольное покрытие: плитку, ламинат, линолеум, половую доску;
• универсальность — могут использоваться в одноэтажных зданиях и высотках, квартирах и офисах, гостиной, ванной комнате, спальне, кухне, детской комнате, на балконе и в лоджии;
• относительно, по сравнению с водяным обогревом, низкая цена комплекта оборудования;
• простой монтаж — укладку и подключение кабелей можно выполнить своими руками;

Схема электрического теплого пола.
1 — балконная плита;
2 — утеплитель;
3 — монтажная лента;
4 — греющий кабель;
5 — термодатчик;
6 — терморегулятор;
7 — стяжка;
8 — напольное покрытие (плитка, керамогранит, линолеум, ковролин).

• возможность регулировать температуру нагревательных элементов в пределах 0,1oС;
• не требует обслуживания;
• большой срок службы при соблюдении правил эксплуатации;
• равномерный прогрев пола по всей поверхности.

В то же время есть и минусы:

• необходимость цементно-песчаной стяжки под кабеля, минимальная толщина которой не менее 4 см (нагрузка на плиту 72 кг/м2);
• электромагнитное излучение;
• быстрый выход из строя при нарушении режима включения и выключения;
• высокие эксплуатационные расходы (потребляется много электроэнергии);
• необходимость замены подводящей электропроводки — стандартный вид кабеля не выдержит нагрузку;
• сложный ремонт в случае повреждения кабеля.

Вывод: есть смысл внимательно просчитать возможность установки кабельного «теплого пола» в квартирах с электрическими плитами: нет необходимости менять проводку; более низкие тарифы на электроэнергию.

Это общие плюсы и минусы, которые могут отсутствовать у отдельных видов электрических «теплых полов».

Аморфная металлическая лента

Совершенно новый тип электрического «теплого пола» выпускается на основе аморфной (без кристаллической решетки, которая присуща всем металлам) металлической ленты.

Разрушение решетки достигается мгновенным охлаждением нагретого металла, который приобретает уникальные свойства, а вместе с ним изменяются сильные и слабые стороны «теплого пола».

Плюсы:

• высокая эффективность преобразования электроэнергии в тепловую, в связи с чем потребление электроэнергии в 2-3 раза меньше по сравнению с кабельным обогревом (специалисты связывают экономию электроэнергии с уменьшением потерь на электромагнитное излучение);
• простой монтаж — можно укладывать непосредственно в слой плиточного клея;
• долговечность — металл не поддается коррозии, выход со строя одного или нескольких элементов никак не сказывается на работоспособности системы в целом;
• электромагнитное излучение практически отсутствует — меньше в несколько раз по сравнению со смартфонами;
• равномерный прогрев благодаря большой площади теплоотдачи.

Минусы:

• при рабочей температуре ленты свыше 28oС теряются уникальные свойства. Для скептиков отметим, что температуры +28oС на датчике достаточно, чтобы на балконе было +20oС;
• отсутствие стяжки ведет к быстрому выхолаживанию балкона — нет аккумулятора тепла.

Вывод: использование инновационного теплого пола под плитку и ламинат на балконе и в лоджии является самым дешевым вариантом их отопления.

Инфракрасный «теплый пол»

У инфракрасного (ИК) «теплого пола» есть и сторонники, и противники. Связано это с тем, что у системы отопления много достоинств и недостатков.

Сильные стороны действительно впечатляют:

• обогрев можно установить в зонах пребывания хозяев, что ведет к экономии электроэнергии на 20-30%;
• низкая стоимость ремонтных работ;

Структура инфракрасной пленки.

• ИК-пленка не боится мороза — выдерживает до -70oС;
• установка «теплого пола» возможна в любом типе зданий и помещений;
• простая сборка и демонтаж;
• экологическая безопасность — спектр излучения идентичен солнечному свету;
• не требуется ремонт при выходе из строя одного или нескольких элементов;
• долгий срок эксплуатации;
• подогрев балкона проводится равномерно;
• отсутствуют инвекционные и конвекционные потоки воздуха.

Не менее впечатляют и недостатки:

• большое электропотребление;
• имеется риск поражения электрическим током, короткого замыкания при попадании влаги на пленку, возгорания. Заземление пленки не является полной гарантией от неприятностей;
• зависимость от подачи электроэнергии;
• изменение расстановки мебели невозможно — будет греться их низ, что ведет к перегреву напольного покрытия, а через него и пленки.

Вывод: ИК отопление проигрывает только электрическому теплому полу из аморфной металлической ленты.

Описание видов теплых полов для балкона и лоджии

Многие считают, что стелить теплый пол на лоджии или (и) балконы невыгодно с экономической точки зрения и небезопасно. При правильном утеплении и остеклении объектов, а также грамотном выборе системы нагрева воздушных масс снизу можно создать оптимально-комфортные условия при минимальных вложениях и расходах на обогрев в будущем. А безопасность эксплуатации низкотемпературного оборудования целиком и полностью зависит от качества выбранных материалов и корректности монтажа. Поэтому начнем с того, какой теплый пол для балкона будет наиболее выгодным.

Водяной обогрев.

Трубы с теплоносителем обязательно должны фиксироваться стяжкой — толщина от 5 см (приблизительный вес 300 кг). Укладывают трубы только на идеально ровное основание. А после заливки их бетонной или песчано-цементной смесью придется подождать минимум 14-21 день, пока материал достигнет 65% крепости. Поэтому монтаж водяной системы проводят заблаговременно. Но это не единственный ее недостаток. Уложить теплый пол на балконе своими руками будет не так просто. Монтаж системы имеет целый ряд нюансов:

1. не рекомендуют подключать к централизованному отоплению (сложности с давлением, невозможно регулировать температуру теплоносителя);
2. нужно рассчитать вес конструкции, учитывая, что плита балкона наделена по ГОСТ нормам несущей способность не выше 200 кг/м2. То есть вес всей конструкции не должен превышать 550-600 кг — учитывают теплый пол на балконе, утепление, остекление, мебель и т.д.;
3. отсутствие автономности — система функционирует, когда работает высокотемпературное оборудование;
4. сложность эксплуатации с мягкими настилами. Если в планах постелить теплый пол на балконе под линолеум, тогда стоит выбрать другую систему нагрева, поскольку отрегулировать температуру подачи носители тепла будет сложно;
5. некомфортная температура пола (поверхность не должна прогреваться больше, чем на 27-330С, а при подаче 75-900С теплоносителя достигнуть ее будет возможно только при использовании дорогостоящего вспомогательного оборудования).

Важно! Водяные системы в стяжке очень эффективны и отлично аккумулируют тепло. Но они на 100% не подходят для балкона (лоджия выдержит вес конструкции) и большинства мягких отделочных материалов

К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний.

Электрический обогрев.

Различают пленочные инфракрасные варианты и кабельные полы. Среди кабельных систем выбирают двухжильные типы — низкое излучение, безопасность. Среди пленочных инфракрасных систем чаще покупают устройства с углеродным греющим элементом. Особняком стоят термоматы — универсальные конструкции. Так какой теплый пол лучше на балконе и лоджии? Выбор зависит от времени ремонта, отделки пола и строительных навыков. Считается, что кабельный вариант идеален для керамической плитки

Греющие провода укладываются в тонкий слой стяжки, которая отлично аккумулирует тепло.       Важно! Уникальное преимущество электрических систем — теплый пол монтируют на стену балкона или лоджии. Есть возможность регулировать и контролировать температуру поверхности пола без дорогой автоматики

Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии.

Термоматы и инфракрасный теплый пол на балконе укладывают без стяжки (фиксирующий слой составляет не более 5 мм). ИК излучение более эффективно и равномерно нагревает пространство, экономит электроэнергию. А маты максимально простые в укладке системы. Оба варианта подходят для мягких настилов — линолеум, кавролин, паркетная доска или паркет, ламинат. Решая, какой теплый пол лучше стелить на лоджии, учитывают и будущие затраты, и наличие аналогичной системы в комнате.

Настил электрического вида

Еще один вид настила, который можно применять на балконах, — электрический пол. Обычно для его установки нанимают специалистов, поскольку она обладает своей спецификой.

Благодаря перепадам между комнатами и балконами в 10-12 см можно сделать большой теплоизоляционный слой. Основным источником тепла электрического настила является провод, трансформирующий электричество в тепло.

Кабель для нагревания армирован стекловолокном, иногда состоит из двух жил, которые проводят ток, медного проводника, полиэфирной пленки, алюминиевого экрана и ПВХ-слоя.

Установка электрического пола выполняют в несколько этапов. Сначала утепляют пространство, чтобы усилить нагревающий эффект. Затем подбирают подходящую теплоизоляционную секцию и укрепляют монтажной лентой каждый слой укладки кабеля. Между витками провода укладывают термодатчик в гофре. Холодный конец нагревательной секции вместе с проводом от термотдатчика подводят к терморегулятору. Монтировать такой прибор должен опытный специалист. Затем поверх кабеля заливают стяжку (3-5 см) и подсоединяют его, ждут когда поверхность затвердеет естественным образом.

Типичная схема укладки теплого — кабельного пола.

Такая система обогрева считается довольно сложной и несколько трудоемкой для установки, но если сделать эти полы на балконе, то можно получить большой и равномерный уровень обогрева по всему периметру комнаты. Кроме этого, такой настил может уберечь от сквозняков на балконе, поскольку теплый воздух создаст температурный барьер.

Видео – подключение труб к коллектору

Устройство водяного пола

Так выглядит система водяного пола на балконе

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

Схема монтажа водяного теплого пола

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Подробности

Подготовительный этап

Процесс укладки следует начать на хорошо изолированном балконе, в противном случае вы будете отапливать улицу, но вовсе не помещение. По этой причине до начала монтажа системы отопления важно утеплять потолок, пол и стены. Также требуется обязательно провести проверку балконной плиты, сможет ли она выдерживать дополнительную нагрузку при прокладывании труб. Плита обязательно должна быть ровной, если есть перепады больше 1 см, их важно обязательно устранить. Рассмотрим пару вариантов укладки труб при балконном утеплении или даже лоджии:

1. Змейка. Такой водяной теплый пол на балконе предпочтительный для малых по размеру помещений. Форма считается не самой эффективной для того, чтобы прогревать большие пространства. максимально возможная температура воды находится в самом начале системы, и потому укладку начинают от самых холодных участков помещения.
2. Улитка. В этом случае трубы укладывают вдоль стен, перемещаясь до центра пола на балконе. Эта форма подойдет для больших по площади лоджий и балконов. Это позволяет избегать неотапливаемых участков благодаря чередованию горячих и холодных потоков. В такой схеме трубный изгиб достигает до 90 градусов. Нагревание будет происходить равномерно.

Далее рассмотрим, как рассчитать теплый пол.

Как рассчитать теплый водяной пол для лоджии

До начала закупки материалов, а также необходимых инструментов требуется обязательно проводить все расчеты. Создавайте схему прокладывания труб для наглядности. Относиться к этому важно серьезно, чтобы в будущем не пришлось тратиться на определенные ресурсы на то, чтобы исправлять недочеты. Самым лучшим вариантом будет, если расчеты будут произведены проектной организацией, но посредством особых калькуляторов можно произвести расчеты самостоятельно. Есть ряд параметром, которые просят ввести для создания расчета отопления для конкретно вашего балкона или лоджии. Такие данные помогают определить требуемую длину и шаг монтажа для достижения определенной мощности тепловой отдачи. Трубы не устанавливают в тех местах, где будут стоять предметы мебели. Расстояние между трубами составляет около 0.1 метра. При расчете закупаемого количества труб для водяного пола требуется учесть, что длина одного контура должна быть не более, чем 0.6 метров.

Коллекторная система

Коллектором можно назвать узел распределения, который состоит из двух гребенок с насосом. Он подает горячую воду по трубам и производит регулирование всей системы. Монтаж производят в особом коллекторном шкафу. Если есть возможность, то можно поставить в выдолбленную нишу на балконе. Шкаф рекомендовано расположить в таком месте, куда легко заходят подающая и обратная труба. Коллекторы могут быть электронными (специально запрограммированы под определенную температуру в системе), а также механические (режим температуры регулируют вручную).

Подбор котлов

До покупки котла требуется обязательно провести расчет мощности. Он должен справляться с системной нагрузкой и иметь дополнительный мощностной запас. Следовательно, мощность котла должна быть равна мощности водяного пола + 10-15%. При проведении каких-то дополнительных работ, чтобы не пришлось сливать жидкость из системы, у котлов есть запорные клапаны.

Инструкция по монтажу

Последовательность такова:

1.
   Подготовьте поверхность – любые типы неровности важно устранять заранее, а также очищайте от грязи и мусора.
2. Укладывайте теплоизоляционный слой – в роли материала рекомендовано выбирать пенопласт или даже пенополистирол экструдированного типа. Их незаменимым качеством можно считать низкий коэффициент тепловой проводимости.
3. Вдоль стен важно наклеивать демпферную ленту. Она не даст цементу протекать в утеплитель из стяжки, а еще ухудшать теплоизолирующие параметры утеплителя.
4. Поверх слоя гидроизоляции укладывайте пластиковую или металлическую сетку для армирования. Скрепите ее посредством проволоки. Сеткой важно зафиксировать металлопластиковые или даже полипропиленовые трубы. У трубопровода из такого материала есть свойство смещаться с места.
5. На сетку важно укладывать трубы по составленной схеме, и укладку начинают с места, где обустроен коллектор. Зафиксируйте трубы посредством хомутов, но не затягивайте их туго. Приблизительный расход составляет 2 штуки на каждый метр. Расстояние между хомутами должно быть примерно 1 метр, а между трубами от 0.1 до 0.3 метров.
6. Установите коллектор – на трубные концы наденьте гофру и подключите.
7. Проведите гидравлическое испытание системы отопления в течение 1 суток. Установите давление воды на 3-5 бар.
8. Если система работает правильно, то важно перейти к новому этапу. Залейте трубы, заполненные водой, посредством бетонного раствора. применяйте бетон не ниже марки М300. Минимальная высота над трубной поверхностью составляет 3 см. Это поможет равномерно распределять тепло по поверхности.
9. Для полного просыхания смеси нужен примерно 1 месяц, а позже следует начать непосредственное финальное покрытие.

Рекомендации по эксплуатации:

• Первое прогревание должен быть не ранее, чем спустя 3 недели после заливки.
• При первичном запуске поднимите температуру относительно комнатной, и делать следует каждые 2 часа на +5 градусов. Планомерный и медленный прогрев на даст стяжке трескаться.
• Оптимальной температурой теплового носителя является +40…+50 градусов, и следует учесть тот факт, что приятная температура водяного пола для паркета составляет +30 градусов, для кафеля +25 градусов, а для покрытий деревянного типа +23 градуса.

Рассмотрим еще пару вариаций монтажа.

Инфракрасный тёплый пол

Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.

Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.

При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.

Достоинства и недостатки

Главные достоинства плёнки:

• экологичность и безопасность для человека;
• устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
• не излучает электромагнитные волны;
• не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
• при повреждении одного участка, вся плёнка продолжает функционировать;
• долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Монтаж

Утепление лоджии Теплый пол и электрика (ЧАСТЬ 2) СТРОИМ ДЛЯ СЕБЯ

Монтируется плёночный пол на лоджии в несколько этапов:

• подготавливается основание — важно, чтобы оно было ровным;

• укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;

• вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;
• монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;

• подключаются контакты и изолируются битумным скотчем;

• устанавливается регулятор и термодатчик;

• стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
• укладывается напольное покрытие.

Использование данного обогрева возможно сразу после установки.

Теплый пол на балконе – финишный этап переоборудования архитектурного элемента. Но нет никого смысла заниматься полами, если не решен вопрос с тепловыми потерями по периметру.

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила. На что следует обращать внимание?

Состояние парапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Перейти к расчётам

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Тип системы подогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
2. Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
3. В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

Именно на нем мы подробно остановимся в этой статье немного ниже.

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогрева	Краткое описание фактических эксплуатационных характеристик
	Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему. Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом. Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
	Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
	Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.

Пошаговая инструкция по монтажу теплого пола

Для примера возьмем подогрев пола при помощи инфракрасных пленок, балкон предварительно подготовлен: установлены пластиковые окна, утеплен потолок и стены. Покрытие пола выбрано самое дешевое – линолеум. Но конкретные материалы имеют незначительное влияние на технологию и очередность работ. Если вы поймете алгоритм действий, очередность и последствия каждой операции, то сможете монтировать на балконе любые системы подогрева под различные финишные покрытия.

Для работы понадобится:

• комплект системы теплый пол;
• полиэтиленовая пленка и отражающая инфракрасные лучи изоляция;
• электрическое оборудование и специальные датчики;
• листы ДВП для укладки линолеума.

Для улучшения внешнего вида пластиковую коробку термостата рекомендуется оклеить самоклеящейся пленкой в цвет отделки стен балкона.

Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Подробную инструкцию по подключению теплого пола к терморегулятору читайте на нашем сайте. Пошаговое руководство + схемы с пояснениями!

Шаг 1. Подготовьте поверхность пола, она должна быть чистой и максимально ровной. В нашем случае бетонная плита балкона накрыта плитой ДСП толщиной 2 см. Таким методом мы одновременно выполняем теплоизоляцию и выравнивание основания.

Практический совет. Для повышения эффективности подогрева профессионалы рекомендуют принимать более значимые меры по утеплению, в зависимости от климатического региона проживания толщина пенопласта или минеральной ваты должна начинаться от 10 см.

У нас рекомендации не соблюдаются по двум причинам: квартира расположена на юге и балкон не используется как постоянное жилое помещение.

Шаг 2. Установите датчик температуры. От конкретного места расположения во многом зависят показатели прибора, но отклонения некритичны – во время эксплуатации пола со временем можно заметить зависимость между показателями прибора и фактическими параметрами. Что оказывает влияния на показатели датчика?

1. Близость к нагревательным элементам матов. Не рекомендуется устанавливать прибор непосредственно под или над углеродными дорожками.
2. Расстояние к холодному снованию. В нашем случае под плитой ДСП нет пенопластового утепления, а для датчика прорезана канавка. Это значит, что в месте установки прибора толщина плиты всего несколько миллиметров, холод от бетонной плиты заметно влияет на показатели датчика.

Следует знать, что на практике крайне редко встречаются ситуации, когда показатели датчика температуры и фактические значения полностью совпадают. По большому счету его используют не для контроля микроклимата, а для управления системой подогрева. Ей все равно, при каких значениях включаться, а при каких выключаться. Главное — чтобы температура нагрева не превышала допустимых пределов.

Шаг 3. Тщательно уберите покрытие от опилок и иного строительного мусора, желательно работать пылесосом.

Шаг 4. Уложите теплоизолирующую подложку. В нашем случае выбран самый дешевый вариант общестроительной теплоизоляции. Основание из поролона толщиной 3 мм, теплоотражающая пленка их специально обработанного полиэтилена. Очень важно, чтобы это был диэлектрик, а не фольга или иные токопроводящие материалы.

Практический совет. Балконы имеют узкие несущие поверхности, часто их ширина лишь немного превышает ширину рулона. Если у вас такая же ситуация, то рулон надо обязательно резать и укладывать поперек пола.

Раскатывать длинным пластом, а потом приспосабливать узкую полоску с края нельзя, такой метод значительно понижает показатели теплосбережения. Если есть желание, то можете приклеить теплоизоляцию к основанию.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Дело в том, что небольшие куски часто сдвигаются со своих мест и усложняют процесс укладки. В комнатах таких проблем нет, длинные куски теплоизоляции более-менее устойчиво лежат на поверхности.

Шаг 5.  Принесите рулон теплого пола и раскатывайте его на балконе. Не пытайтесь отрезать упаковочную ленту ножницами или ножиком, есть большие риски повредить токопроводящие полосы. Стягивающая лента легко снимается пальцами, ухватите ее за кончик и потяните на себя.

Шаг 6. Укладывайте систему на всей поверхности пола, отрезайте его только в указанных местах.

Все производители пользуются стандартными обозначениями, на линию отрезания указывает изображение ножниц. Торцы приклейте специальной изоляционной лентой, она продается в комплекте с системой подогрева.

Шаг 7. Установите клеммы подачи питания.

Обращайте внимание, чтобы обе ее половинки по максимальной площади прилегали к контактам, не спешите. Пленка очень тонкая и крайне негативно реагирует на многократный монтаж/демонтаж, все подключения надо делать с первого раза. Для этого следует внимательно изучить назначение каждого элемента, продумать свои действия, подготовить подходящий инструмент и только после этого приниматься за работу.

Шаг 8. Подключите к ним провода. Перед этим требуется снять изоляцию, а здесь могут возникнуть проблемы, если у вас мало практического опыта. На что нужно обращать внимание? Для обрезания изоляции по периметру провода никогда не пользуйтесь очень острым ножом, он отрезает не только полимер, то и тонкие провода. Еще один нюанс. Перед зажатием провода в клеммниках надо их обязательно закрутить, только таким методом гарантируется полный контакт всех проводов с клеммником.

Важно. Во время подключения проводов надо выполнять требования ПУЭ. А они гласят, что направления кабелей должны быть только горизонтальными и вертикальными, повороты делаются лишь под прямым углом.

Это очень важно и в нашем случае, когда проводка скрытая. При фиксации внешних листов минимизируются риски повреждения проводом саморезами или дюбелями.  Чтобы не ошибиться с длиной проводов рекомендуется вначале расположить систему подогрева в рабочем положении, временно зафиксировать ее скотчем и в таком положении отмерять кабели.

Цены на CALEO LINE

термполенка CALEO LINE

Подбирать сечение следует с учетом общей мощности системы подогрева и типа токопроводящих жил. Мы не будет рассматривать многочисленные варианты, при монтаже подогрева используются в основном медные многожильные провода. Следует помнить всего два параметра: для мощности 4 кВт нужен кабель 1,5 мм2, для мощности 6 кВт требуется сечение 2,5 мм2.

Шаг 9. Найдите в комплекте системы специальную битумную изоляцию и надежно изолируйте все открытые контакты. Не пытайтесь заменить ее обыкновенным скотчем, по всем физическим и эксплуатационным характеристикам он намного уступает битумной.

В мягкой подстилке вырежьте углубления, в них надо спрятать места подключения. Если вы используете в качестве подкладки вспененный полиэтилен, то углубления можно не делать, этот материал имеет почти нулевую прочность и без проблем сжимается под контактом. Отверстие считается обязательным условием для подкладок из прочного экструдированного пенополистирола.

Шаг 10. Проверьте качество подключения, если все в норме, то можно скотчем приклеить маты к поверхности. Помните, что инфракрасные системы подогрева действительно имеют очень большой срок службы, все преждевременные выходы из строя после анализа причин объяснялись грубыми нарушениями рекомендованной технологии во время монтажа.

Шаг 11. Установите датчик температуры в подготовленный канал.

Его надо найти на ощупь и в нужном месте острым ножом прорезать теплоизоляцию. Настоятельно рекомендуется проверить легкость хода датчика в канале. Во время эксплуатации иногда возникает необходимость его замены, сделать это очень сложно, если нет возможности вынуть прибор из канала. Приходится демонтировать финишное половое покрытие.

Шаг 12. Закройте систему подогрева полиэтиленовой пленкой. Это дополнительная защита всех элементов от проникновения воды. Пленка покупается рукавом, после его разрезания получаемой ширины вполне достаточно, чтобы защитить поверхность пола балкона сплошным куском. Зафиксируйте ее скотчем.

Шаг 13. Проверьте работоспособность системы, на короткий период времени включите питание. Если пол равномерно нагревается по всей поверхности, то отключите питание и накройте систему плитами ДВП. Это самый дешевый и оптимальный вариант основания под линолеум. Не надо покупать толстые плиты, они будут уменьшать коэффициент полезного действия системы подогрева.

Саморезами зафиксируйте плиту, делайте это поэтапно. За счет такой технологии исключается вероятность повреждения системы – вы всегда видите ее фактическое расположение и с учетом этого подбираете места фиксации саморезов.

Основание готово, осталось настелить линолеум, выровнять его и по периметру зафиксировать плинтус.

Как правильно класть линолеум? Читайте на нашем сайте!

И последнее. Хорошо проанализируйте, как именно улучшится комфортность пользования балконом с теплыми полами, часто ли вы будете их включать, на какое время и с какой целью. Результаты размышлений окажут практическую помощь при принятии решений о монтаже полов с обогревом в нежилых помещениях.

Видео – Монтаж пленочного теплого пола

В качестве источника тепловой энергии для лоджии используются различные обогревательные системы, монтируемые  преимущественно в пол. Они позволяют поддерживать оптимальный температурный режим, формировать максимально благоприятные условия.

Существует несколько вариантов обустройства напольного отопления. Чтобы сделать правильный выбор, необходимо сопоставить плюсы и минусы каждого решения.

Мы подскажем вам, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также приведем пошаговую инструкцию по монтажу отопительной системы.

Обогревательные системы для лоджии

Существует несколько видов обогревательных систем, устанавливающихся в пол, и использующихся для утепления балкона и лоджии.

Все устройства относятся к электрическим теплым полам::

• нагревательные маты;
• нагревательные двужильные кабеля;
• инфракрасная экранированная пленка.

Рассмотрим системы более подробнее.

Нагревательные маты и их виды

Одними из наиболее востребованных и бюджетных систем являются нагревательные маты. Собой они представляют единый нагревательный кабель, волнообразно крепящийся к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным отоплением, их монтаж осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей кабель армирующей сетки обычно составляет 50 см

В качестве источника тепла выступает одно- либо двужильный кабель. Его диаметр варьируется в диапазоне 2.5-4.5 мм. Для работы матов необходим источник питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Выпускаемые промышленностью нагревательные маты подразделяются на две группы.

Разделяются они по типу кабеля на:

• одножильные;
• двужильные;

Одножильные системы. Их особенность заключается в том, что их необходимо укладывать так, чтобы два конца были подключены к терморегулятору. Это существенно усложняет монтаж, поскольку требуется раскройка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не внедряют в помещения, где постоянно находятся люди.

Главным преимуществом обогревательного оборудования одножильного типа является его невысокая цена, возможность внедрения в ванной, туалете, кухонном помещении

Двужильный мат – усовершенствованная модификация одножильного. Здесь, кроме нагревательной жилы, присутствует электрический кабель. Его внедрение в конструкцию позволяет один конец подключить к терморегулятору, а другой — спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Мат двужильного типа практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно внедрять не только в пол балкона, но и в любом другом помещении в качестве источника дополнительного тепла.

Нагревательные маты также отличаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, можно прочесть ниже.

И одножильные, и двужильные маты надежны, способны безупречно служить долгие годы. Обычно одножильные модификации тоньше двужильных, имеют большую мощность, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально расходует электричество. Если на балконе присутствует мебель, то под нее маты не укладываются.
3. Нагревательные маты отличаются простотой в установке. Единственный момент, который может вызвать сложность, — подключение системы к терморегулятору.
4. Используются маты для обогрева в течение непродолжительного времени. На постоянную круглосуточную работу они не рассчитаны.

Поверх матов можно наносить плиточный клеевой состав и укладывать саму плитку. Выбор прибора происходит с учетом площади греющей поверхности, теплопотерь лоджии. Для монтажа на балконе нежелательно брать длинный мат, поскольку прибор нельзя укорачивать.

Уменьшить получится лишь холодные концы, поэтому для балкона подобрать необходимо устройство, максимально соответствующее площади пола.

Монтаж нагревательных матов

Установку матов нагревательного типа необходимо проводить с осторожностью. Важно обезопасить кабель от механических повреждений. Недопустимо использовать при монтаже режущие и острые предметы, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтоб исключить вероятность этого происшествия, желательно производить установку в обуви с мягкой подошвой или без обуви, а перед монтажом поверхность пола полностью очистить от загрязнений.

Осторожность следует проявить во время фиксации плитки, нанесения клея и зачистки швов. Во время выполнения этих работ можно случайно повредить кабель.

Устройство системы напольного обогрева с применением нагревательных матов включает ряд традиционных этапов:

Рассмотрим варианты укладки матов на разные виды поверхности.

На бетонный пол лоджии сперва устанавливают теплоизолирующий материал, затем выравнивают пол, устанавливают амортизатор, который будет предотвращать деформацию при нагреве. Затем на амортизатор кладут мат, после чего покрывают кафельным клеем, на который накладывают плитку.

На последнем этапе происходит монтаж защитной трубки для датчика температуры, терморегулятора, подсоединение холодных проводов.

Перед укладкой мата, для обеспечения его максимальной эффективности, можно выложить на пол слой теплоизоляции (+)

Если на балконе пол будет выложен из дерева, то поверхность вначале выравнивают бетонным слоем 7-9 мм, затем укладывают нагревательные маты, кладут твердый пенопласт, после чего укрывают пол деревом.

Если установка производится на старое кафельное покрытие, то делают бетонную стяжку, устанавливают нагревательный элемент, покрывают его кафельным клеем, после чего создают новое кафельное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты можно легко установить на старое кафельное покрытие лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед внедрением в поверхность пола матов необходимо составить схематический план монтажа.

Проект должен отображать:

• контур обогреваемой поверхности;
• схему укладки;
• расположение датчика температуры, терморегулятора с учетом местоположения проводки электропитания.

Важно перед началом работ провести подготовку поверхности к укладке матов. Для этого на полу устраняют трещины шпатлевкой. После ее высыхания пол очищают от пыли, грязи. Если поверхность деревянная, необходимо убедиться, что она надежно зафиксирована.

Перед укладкой нужно установить канавку для трубки, которая идет с датчиком температуры. Важно, чтобы она была расположена на уровне верхнего края изделия на одинаковом расстоянии от греющих кабелей.

Во время работ нужно заклеить трубку с одной стороны изолентой, чтоб в нее не попал кафельный клей. Второй конец подключается к самому терморегулятору, который располагается в распределительной коробке.

Укладку можно произвести двумя способами – кабелем вверх или кабелем вниз. Первый метод наиболее прост, его используют в практике чаще всего.

Способ, при котором укладка производится кабелем вверх, заключается в том, что маты укладываются сеткой вниз. Далее, с использованием клея, устройство точечно крепится к поверхности пола.

После — на поверхность мата накладывают плиточный клей необходимой толщины (обычно 3-5 мм), после чего приступают к укладке плитки.

Важно распределить клей по поверхности мата равномерно, чтобы избежать образования воздушных пустот, так как при эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель необходимо целиком погрузить в теплопроводящую среду (плиточный клей и т.д).

Метод, при котором кабель укладывают кабелем вниз (т.е. сеткой вверх), более сложен в исполнении. Перед укладкой кафеля изготавливают выкройку мата. Для этого его расстилают так, чтобы он полностью покрывал обогреваемую поверхность.

Далее разрезают сетку мата, потом сворачивают в рулон. На пол наносят слой клея 2-3 мм, после его разворачивают мат кабелем вниз и слегка вдавливают.

Во время укладки важно следить за тем, чтобы расстояние между кабелями не было меньше 5 см. Второй слой клея в 5-6 мм наносят шпателем зубчатого типа непосредственно на нагревательный мат, после чего происходит укладка плитки.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент — двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

• электромагнитное поле, создающееся прибором, полостью безопасно для человека;
• благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
• простота монтажа;
• экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать экструдированным пенополистиролом толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади. Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля. Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии ознакомит краткая фото-инструкция:

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола.

Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.

Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева — 50°С.

Любая ИК-пленка состоит из:

• греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
• биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
• двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.

Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться (+)

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

Монтаж сплошной карбоновой пленки, применяемой в качестве основной греющей системы обустроенной лоджии, довольно прост:

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется.

Поэтому высокотемпературные модификации следует укладывать под керамическую плитку.

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27°С. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50°С

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон. Такой метод обогрева получил название — система отопления ПЛЭН.

При выборе ИК-пленки важно ориентироваться на область ее применения.

Веские преимущества ИК-пленки

Эксперты выделяют ряд достоинств ИК-пленки.

К числу главных преимуществ относят:

• экологическая безопасность — излучение считается полезным для здоровья;
• сохранение качественного состава воздуха — при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
• отсутствие излучения электромагнитного типа;
• простота в монтаже, широкие возможности в настройке.

ИК-пленка отличается долговечностью, практически не выходит из строя и не требует ремонта.

Инфракрасные пленочные системы отлично служат на открытых площадках. Их активно используют в обустройстве балконов и лоджий. Веское преимущество ИК полов в том, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс устройства ИК системы на полу балкона представит следующая галерея:

Если вы планируете выбрать для балкона именно ИК-пленку, то предлагаем ознакомиться с информацией по монтажу и подключению такого теплого пола:

1. Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
2. Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Монтаж температурного датчика

Чтобы обеспечить необходимый микроклимат в помещении, используют терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК-пленкой.

В функции терморегулятора входит поддержка заданной температуры, ее регулировка, оптимизация расхода электроэнергии. В зависимости от модификации, функции устройства могут быть разнообразны.

Принцип подключения термостата одинаковый для любой системы. Будем рассматривать особенности монтажа температурного датчика для нагревательных матов.

Один термостат способен регулировать температуру нескольких нагревательных матов одновременно. Подключают кабельные системы параллельно, предельный ток должен не превышать 16 А, что отвечает 3600 Вт при 230 В

Если суммарная мощность матов больше, то для монтажа терморегулятора требуется дополнительное оборудование в виде входного автомата, УЗО, силового реле, защитного автомата по направлениями, специального терморегулятора.

Для установки регулятора необходимо выполнить работы в следующем порядке:

• создать специальное отверстие в стене для монтажа коробки;
• проштробить углубление в стене для установки провода питания и создать отверстие для укладки соединительного канала;
• произвести установку, настройку согласно инструкции;
• поместить датчики в гофрированную трубку из пластмассы диаметром 16-20 мм.

Трубку необходимо герметично закрыть с одного конца, чтобы обезопасить провода от попадания внутрь растворов, воды. С противоположного конца трубку помещают в установленную коробку.

Регулятор рекомендуется располагать вблизи проводки, чтобы сэкономить на подводящей проводке, установить желательно на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки– не менее 5 см.  Трубку с датчиками крепят к полу. Она обязана заходить между петлями на расстоянии не менее 20 см.

Важно помнить, что во время монтажа нельзя укорачивать нагревательный кабель, заменять подводящие провода, вносить корректировки в конструкцию терморегулятора, проводить работы по ремонту и установке с включенным напряжением питания.

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину.

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26°С. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31°С.

Обычно для лоджий необходимо 160-180 Вт на м² на подогрев и 200-220 Вт на м² для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м². Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м². Далее определим греющую площадь.

Ее вычисляют по формуле:

S_гр=S_общ-S_пр, где

• S_пр — площадь, которую занимают шкафы и прочая мебель;
• S_общ — общая площадь комнаты.

Допустим, площадь, занимаемая мебелью, составляет 0.5 м². Тогда S_гр=2-0.5=1.5. Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля — 200 Вт на м².

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м².

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина — 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(S_гр*100)/L_каб, где

• h — шаг укладки;
• L_каб — длина кабеля в метрах.

Подставляем в формулу значения, и получаем: h=1.5*10017=8.8 см.

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

Выводы и полезное видео по теме

В видеоролике рассказывается об особенностях, общих принципах монтажа нагревательных матов:

Из видео можно узнать об особенностях установки и подключения терморегулятора:

О монтаже ИК-пленки можно узнать из нижеприведенной видеоработы:

Кабельные системы, ИК-пленка отличаются высоким качеством, дешевизной, практичностью и долговечностью. Установить их можно собственноручно без привлечения специалистов.

Важно лишь правильно подобрать оборудование с учетом площади обогреваемой поверхности, вида покрытия и других факторов.

Всем заинтересованным в вопросе отопления балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.
