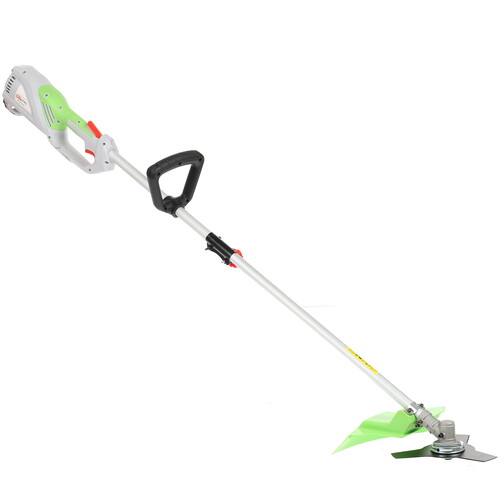

Триммер электрический RedVerg RD-EB1400S
Триммер электрический RedVerg RD-EB1400S предназначен для работы на дачных участках и небольших хозяйствах: удобный, прочный и мощный триммер с прямой разъемной штангой, жёстким приводным валом и эргономичной D-образной рукояткой идеально подойдет для скашивания жёсткой травы на больших площадях.
Все характеристики
Характеристики
Вес, (кг)
6.089
Габаритные размеры, мм
220.00/125.00/950.00
Тип двигателя
Электрический
Мощность двигателя, кВт
1,4
Напряжение сети, В
220
Видеообзор
Смотри другие видео на канале RedVerg.
Инструкция
Инструкция на Эл.триммер RD-EB1400S.pdf (537.1 Кб)
СЕРВИСНАЯ СХЕМА
| Поз. № | Код детали | Наименование дедали | Кол-во |
| 1-17 | RD-EB1400S-1-17 | Редуктор в сборе | 1 |
| 4 | RD-EB1400S-4 | Нож | 1 |
| 18 | RD-EB1400S-18 | Кольцо | 1 |
| 19 | RD-EB1400S-19 | Втулка | 6 |
| 20 | RD-EB1400S-20 | Винт | 15 |
| 21 | RD-EB1400S-21 | Ручка | 1 |
| 22 | RD-EB1400S-22 | Гайка | 2 |
| 23 | RD-EB1400S-23 | Ручка | 1 |
| 24-27 | RD-EB1400S-24-27 | Фиксатор | 2 |
| 28 | RD-EB1400S-28 | Держатель | 1 |
| 29 | RD-EB1400S-29 | Винт | 3 |
| 30 | RD-EB1400S-30 | Ключ | 1 |
| 31 | RD-EB1400S-31 | Корпус правый | 1 |
| 32 | RD-EB1400S-32 | Кольцо стопорное | 2 |
| 33 | RD-EB1400S-33 | Втулка | 2 |
| 34 | RD-EB1400S-34 | Фланец | 1 |
| 35 | RD-EB1400S-35 | Подшипник | 1 |
| 36 | RD-EB1400S-36 | Вал | 1 |
| 37 | RD-EB1400S-37 | Шпонка | 1 |
| 38 | RD-EB1400S-38 | Винт | 2 |
| 39 | RD-EB1400S-39 | Шестерня | 1 |
| 40 | RD-EB1400S-40 | Шайба | 1 |
| 41 | RD-EB1400S-41 | Подшипник | 1 |
| 42 | RD-EB1400S-42 | Корпус двигателя | 1 |
| 43 | RD-EB1400S-43 | Подшипник | 1 |
| 44 | RD-EB1400S-44 | Статор | 1 |
| 45 | RD-EB1400S-45 | Ротор | 1 |
| 46 | RD-EB1400S-46 | Подшипник | 1 |
| 47 | RD-EB1400S-47 | Щетка | 2 |
| 48 | RD-EB1400S-48 | Винт | 2 |
| 49 | RD-EB1400S-49 | Щеткодержатель | 2 |
| 50 | RD-EB1400S-50 | Корпус двигателя | 1 |
| 51 | RD-EB1400S-51 | Заглушка | 1 |
| 52 | RD-EB1400S-52 | Крыльчатка | 1 |
| 53 | RD-EB1400S-53 | Гайка | 1 |
| 54 | RD-EB1400S-54 | Шнур сетевой | 1 |
| 55 | RD-EB1400S-55 | Кембрик | 1 |
| 56 | RD-EB1400S-56 | Держатель кабеля | 1 |
| 57 | RD-EB1400S-57 | Винт | 2 |
| 58 | RD-EB1400S-58 | Датчик температуры | 1 |
| 59 | RD-EB1400S-59 | Конденсатор | 1 |
| 60 | RD-EB1400S-60 | Корпус левый | 1 |
| 61 | RD-EB1400S-61 | Пружина | 1 |
| 62 | RD-EB1400S-62 | Выключатель | 1 |
| 63 | RD-EB1400S-63 | Курок | 1 |
| 64 | RD-EB1400S-64 | Кнопка | 1 |
| 65 | RD-EB1400S-65 | Пружина | 1 |
| 66 | RD-EB1400S-66 | Трансмиссия | 1 |
| 67 | RD-EB1400S-67 | Вал | 1 |
| 68 | RD-EB1400S-68 | Трансмиссия | 1 |
| 69 | RD-EB1400S-69 | Вал | 1 |
| 70-75 | RD-EB1400S-70-75 | Фиксатор | 1 |
| 76-82 | RD-EB1400S-76-82 | Кожух | 1 |
| 83 | RD-EB1400S-83 | Шпуля | 1 |
| 84 | RD-EB1400S-84 | Чехол | 1 |
| 85 | RD-EB1400S-85 | Ключ | 1 |
| 86 | RD-EB1400S-86 | Пояс | 1 |
